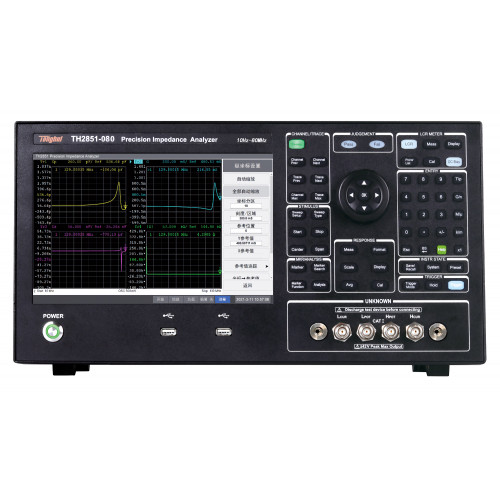

TECHMIZE TH2851-080 Präziser Impedanz-Analysatoren bis 80MHz
TECHMIZE TH2851-80 Eigenschaften:
- Impedanzanalysator mit Messfrequenzen von 10 Hz bis 80 MHz.
- Hohe Präzision mit automatischer Ausgleichsbrückentechnologie und Vier-Pol-Paar-Testkonfiguration.
- Hohe Stabilität und Konsistenz.
- Hohe Geschwindigkeit bis zu 5 ms.
- Drei Testmethoden: Punkttest, Listenabtastung und Grafikabtastung.
- Multi-Parameter-Listenscan-Funktion mit 1601 Punkten.
- Vier-Parameter-Messung.
- 4-Kanal-Grafik-Scan-Funktion, jeder Kanal kann 4 Kurven anzeigen, 16 Arten von Split-Screen-Display-Modi für Kanäle und Kurven.
- Leistungsstarke Sortierung: Sortierung in 10 Stufen im LCR-Modus.
- Grafischer Abtastmodus, jede Kurve wird einzeln sortiert.
- Hochauflösender 10,1" kapazitiver Touchscreen, Auflösung 1280x800px
- Hohe Kompatibilität: SCPI-Befehlssatz kompatibel mit Keysight E4990A, E4980A, E4980AL, HP4284A.
TECHMIZE TH2851-Serie Impedanz-Analysatoren
Die Geräte der TECHMIZE TH2851-Serie sind hochpräzise Impedanzanalysatoren. Sie arbeiten mit Messfrequenzen von 10 Hz bis 15 MHz, 30 MHz, 50 MHz, 80 MHz oder 130 MHz und schnellster Messgeschwindigkeit bis 5 ms. Sie können alle wichtigen AC- und DC-Parameter analysieren: Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC, VDC, IDC und DCR. Hauptanwendungen sind Impedanzmessungen von passiven, Halbleiter- und anderen Komponenten, dielektrischen, magnetischen und Halbleitermaterialien sowie Flüssigkristallzellen.
Vorteile der TH2851 Komponenten-Parameter-Prüfgeräte
- Test-Frequenz bis 130 MHz mit Testgeschwindigkeit max. 5 ms.
- Charakterisierung von Halbleitereigenschaften wie parasitäre Analyse von Transistoren, Transformatorparameter, piezoelektrische etc.
- Analyse komplexer Impedanzeigenschaften in Telekommunikation, Leistungselektronik usw.
| Modell | TH2851-015 | TH2851-030 | TH2851-050 | TH2851-080 | TH2851-130 |
| AC-Parameter | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC | ||||
| DC-Parameter | VDC, IDC, DCR | ||||
| Test-Frequenz (Auflösung 1 mHz) | von 10 Hz bis 15 MHz | von 10 Hz bis 30 MHz | von 10 Hz bis 50 MHz | von 10 Hz bis 80 MHz | von 10 Hz bis 130 MHz |
| Test-Pegel | AC-Spannung von 5 mV bis 2 Veff mit Auflösung 1 mV; AC-Strom 50 µA...20 mAeff mit Auflösung 10 µA | ||||
| Grundgenauigkeit | 0.08% | ||||
| DC-Bias | ±40 V/±100 mA | ||||
| Prüfklemmen-Konfiguration | Vier Klemmen-Paare | ||||
| Multifunktions-Parameter-Listen-Scan | 1601 Punkte, jeder Punkt kann auf Mittelwertbildung eingestellt werden, und jeder Punkt kann separat sortiert werden. Sweep-Parameter: Messparameter, Test-Frequenz, AC-Spannung, AC-Strom, DC-Bias-Spannung, DC-Bias-Strom |
||||
| Anzeige | 10,1" Touchscreen TFT LCD 1280xRGBx800 | ||||
| Schnittstellen | USB Host & Device, Ethernet/LAN, GPIB, RS232, Handler, VGA, HDMI | ||||
| Abmessungen (mm) | 428 x 220 x 325; 14,5 kg | ||||
| Enthaltenes Zubehör | |
| Short Circuit | TH26010 |
| Small Distance Test Fixture | TH26047 |
| Small Distance Test Fixture | TH26005C |
| Power Cord | - |
| Optionales Zubehör | |
| Fixture for Magnetic Ring | TH26007A |
| SMD Test Fixture | TH26008A |
| SMD Kelvin Test Cable | TH26009B |
| Four-Terminal Test Fixture | TH26048 |
| Four-Terminal Test Fixture | TH26062A |
| Four-Terminal Test Fixture | TH26063 |
| High Frequency Patch Fixture | TH26108C |
| Permittivity Test Fixture | TH26077 |
