Presentación FOTRIC Serie 220Link: Cámara térmica de I+D de alta resolución para análisis térmico

Las estaciones de imagen térmica FOTRIC 220Link Series para I+D son soluciones compactas y potentes diseñadas para entornos de I+D, control de calidad y laboratorios avanzados. Gracias a detectores de última generación y bancos de prueba dedicados, proporcionan un mapeo y análisis detallado de la distribución de temperatura en electrónica, circuitos, materiales y características microscópicas como chips y MEMS. Todos los modelos ofrecen streaming radiométrico en tiempo real, compatibilidad con lentes macro y análisis/reporte avanzado mediante el software profesional AnalyzIR.

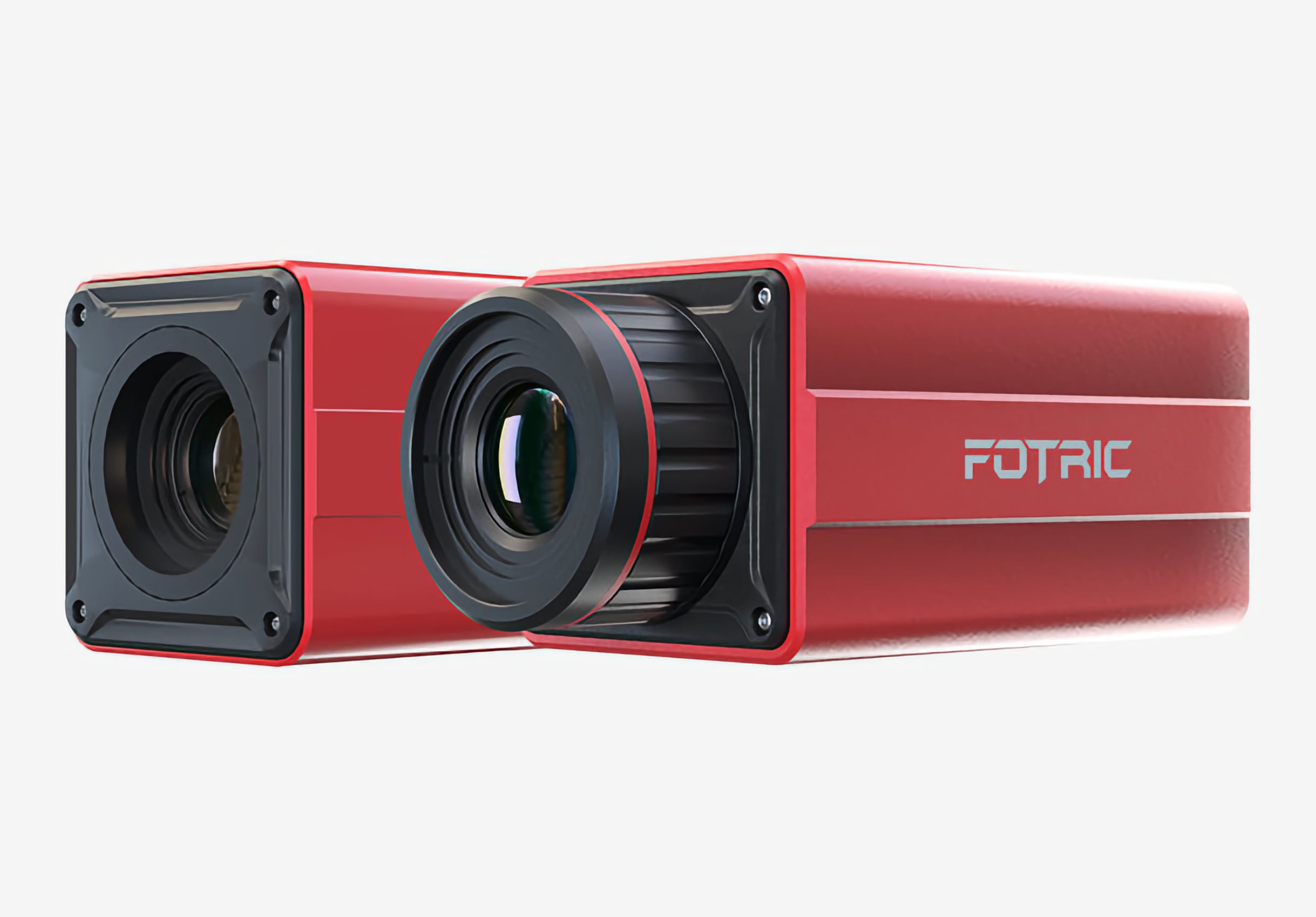

• Tres modelos con resolución IR creciente: 223Link (160×120px), 226Link (384×288px), 228Link (640×480px)
• Sensibilidad térmica excepcional (NETD) hasta 30 mK, frecuencias de cuadro altas hasta 60 Hz
• Amplios rangos de temperatura, alta precisión de medición (±2°C o ±2%)
• Lentes estándar e intercambiables macro para análisis de microestructuras (hasta 20 μm)

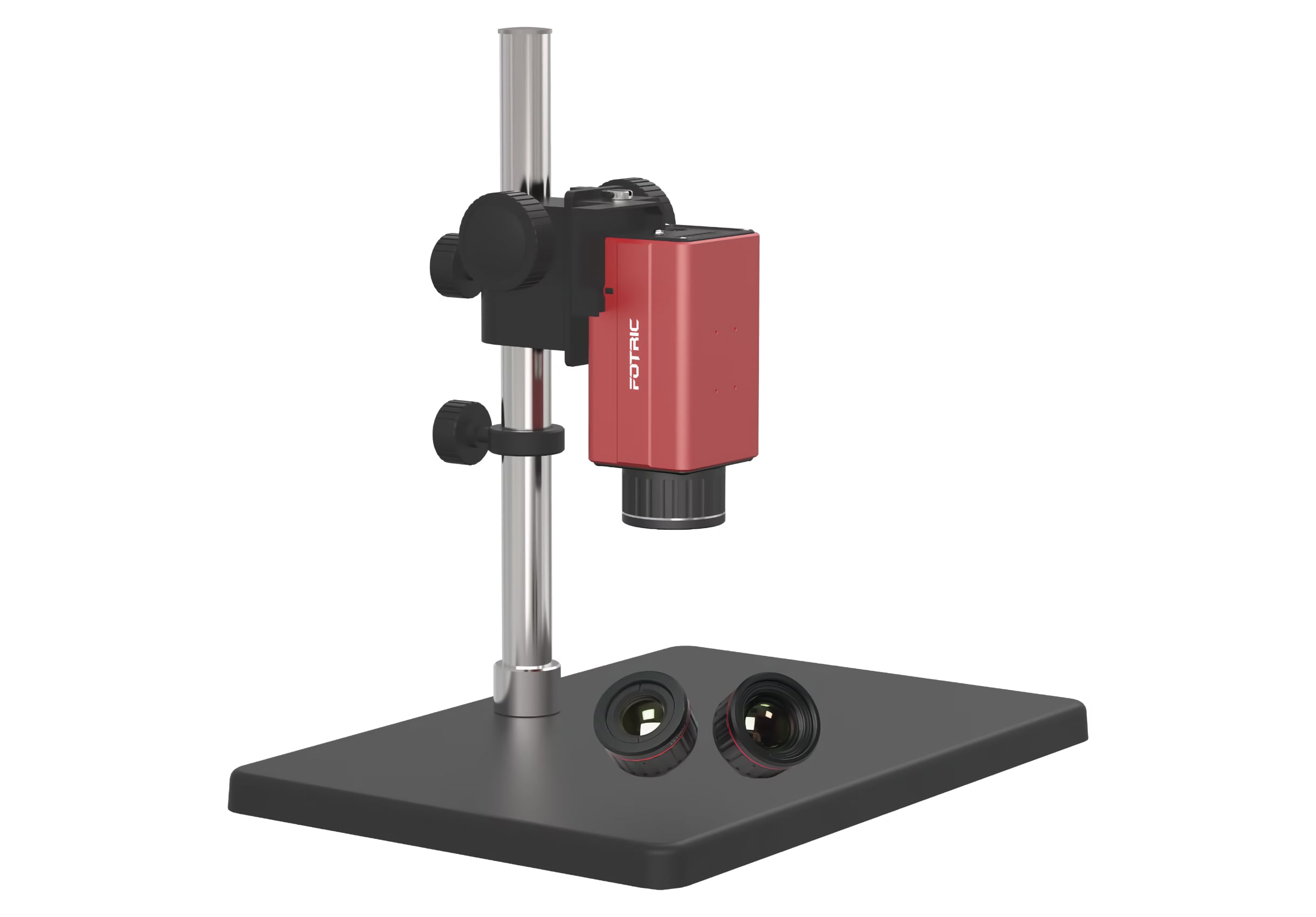

• Banco de laboratorio dedicado para mediciones estables, repetibles y posicionamiento flexible
• Software profesional AnalyzIR: streaming de vídeo radiométrico, ROI avanzado, informes por lotes, trigger externo y mucho más
• Conectividad completa: Ethernet Gigabit, RS-485, I/O digital, 12/24V DC o PoE
• Certificación EMC, ESD, RoHS y fiabilidad industrial; carcasa de aleación de aluminio, formato compacto

❮ ❯

Aplicaciones principales

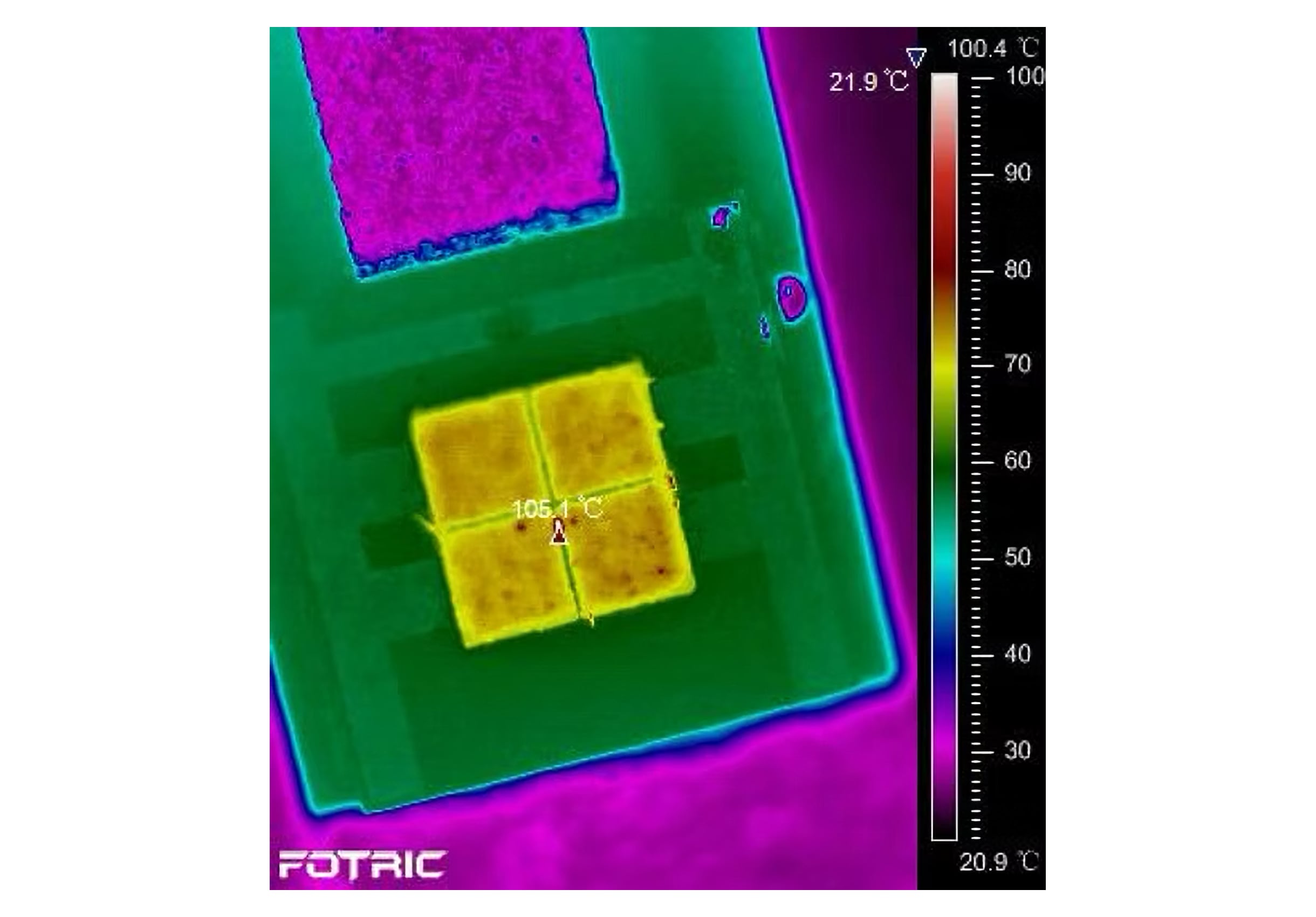

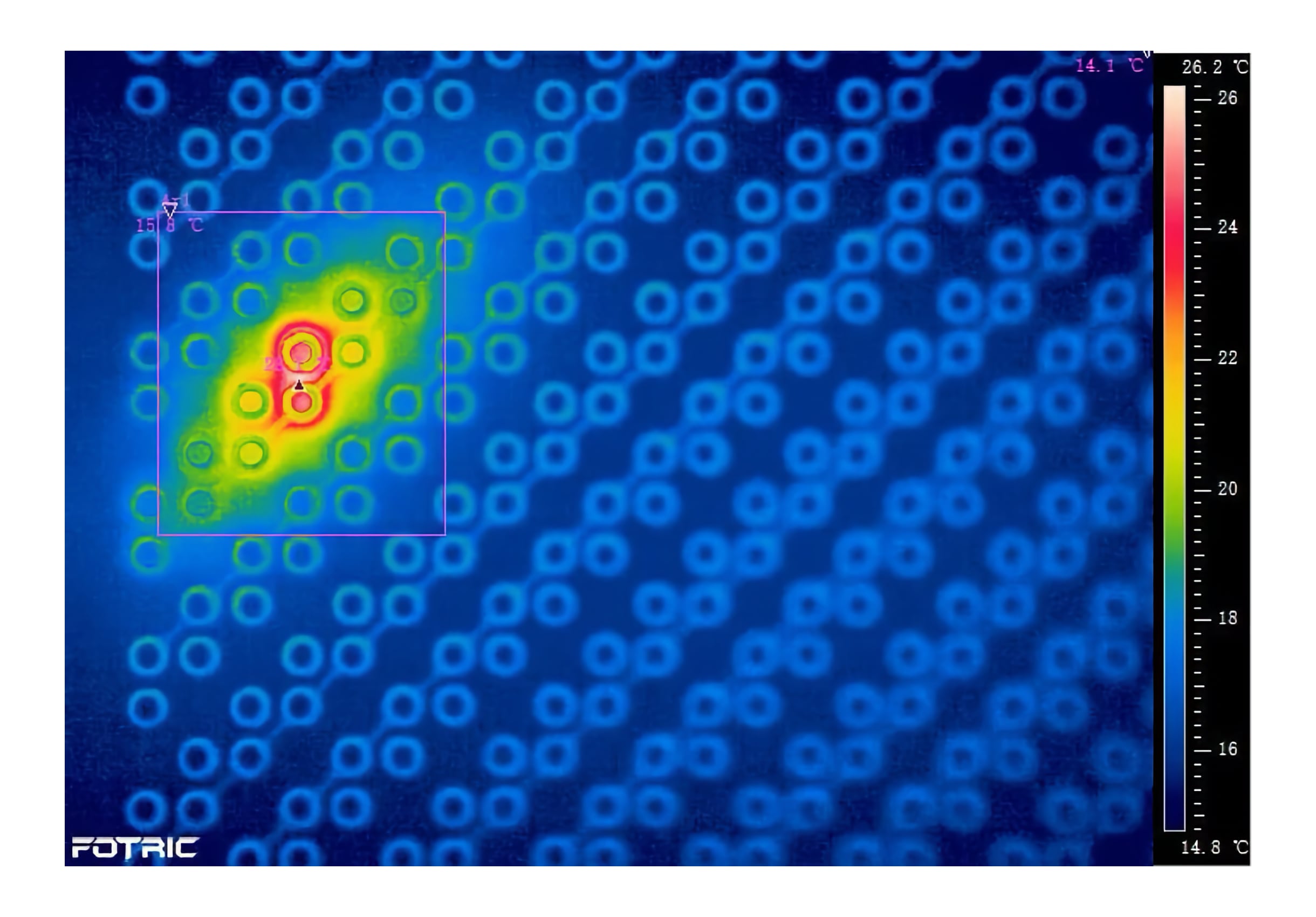

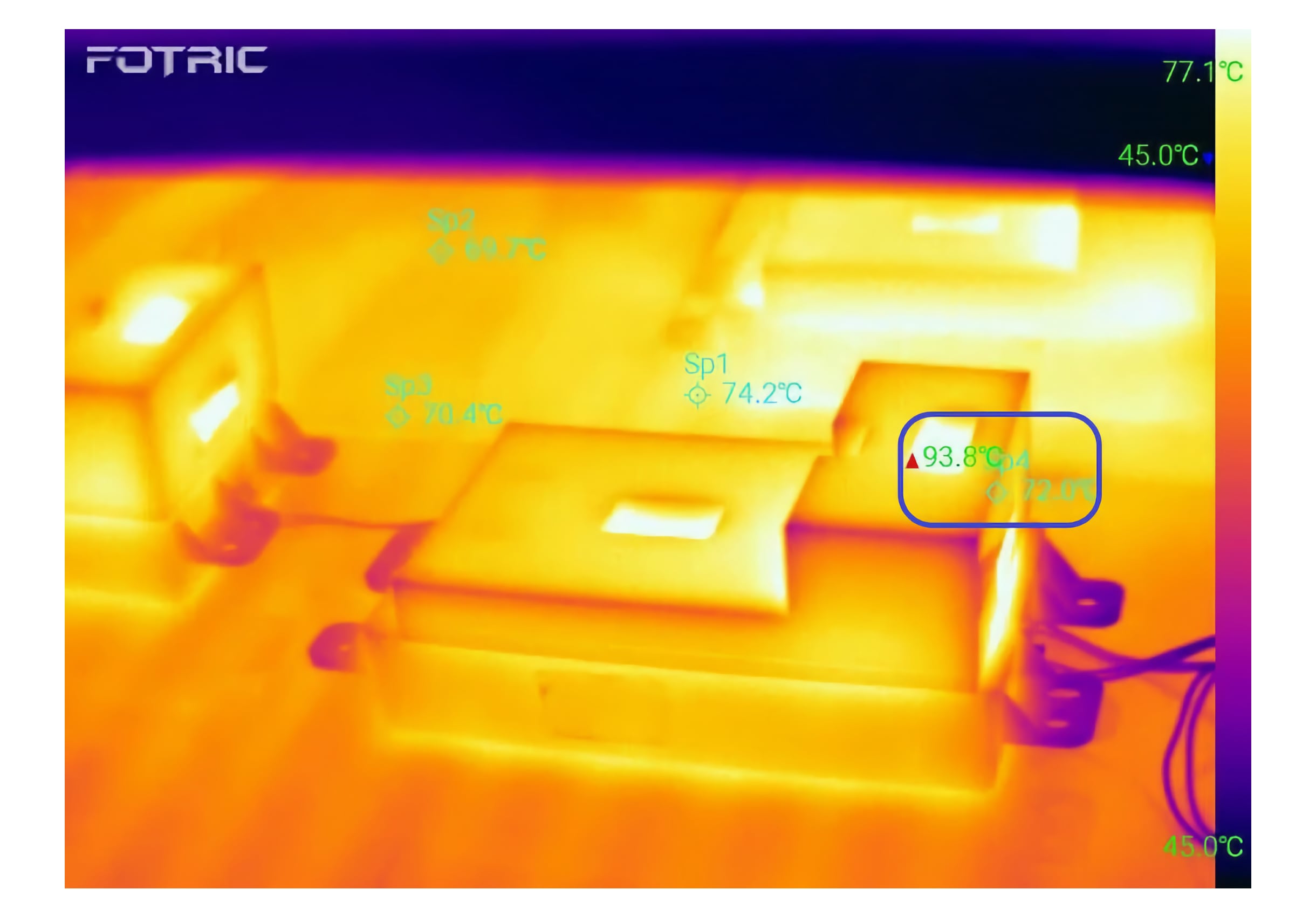

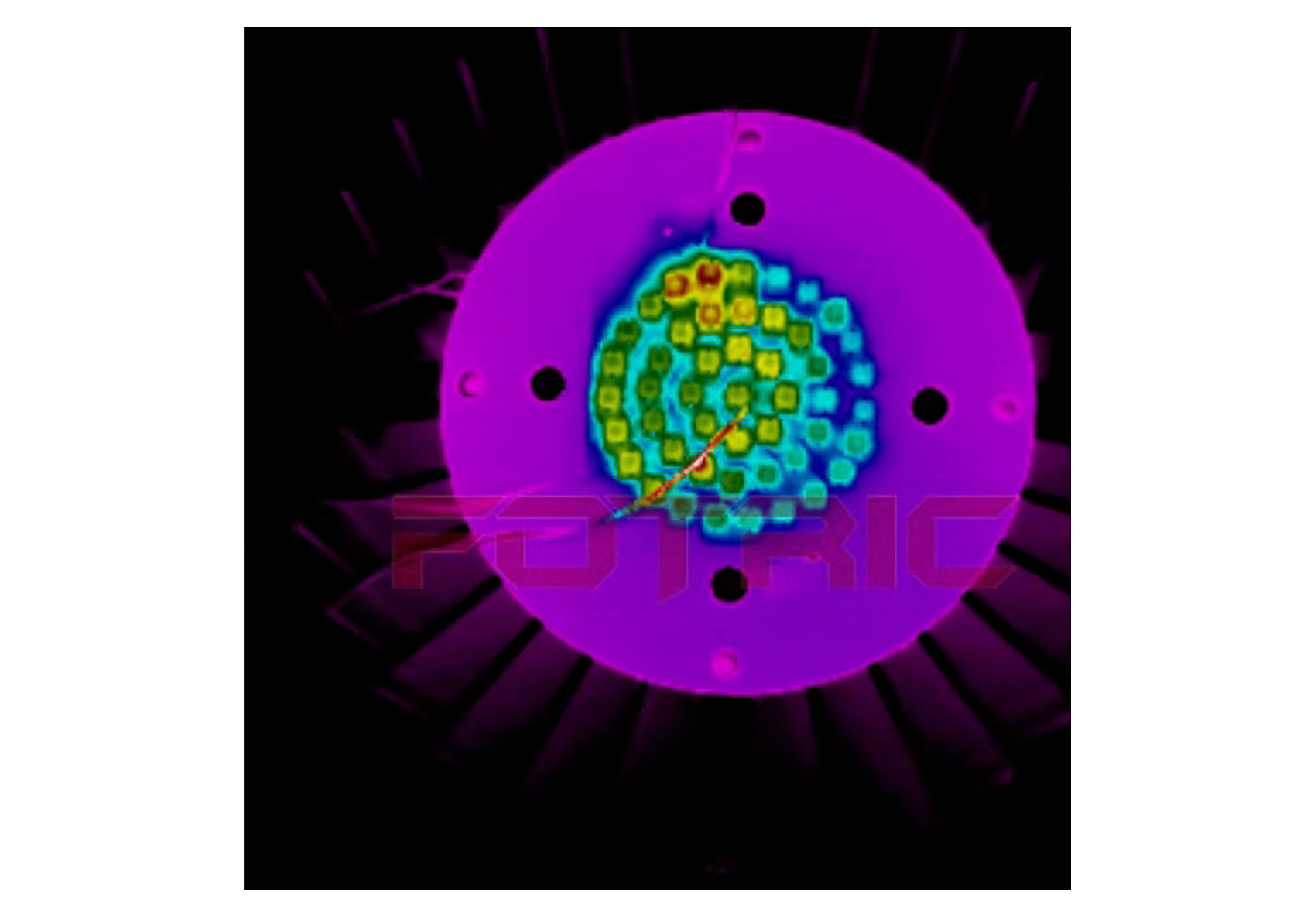

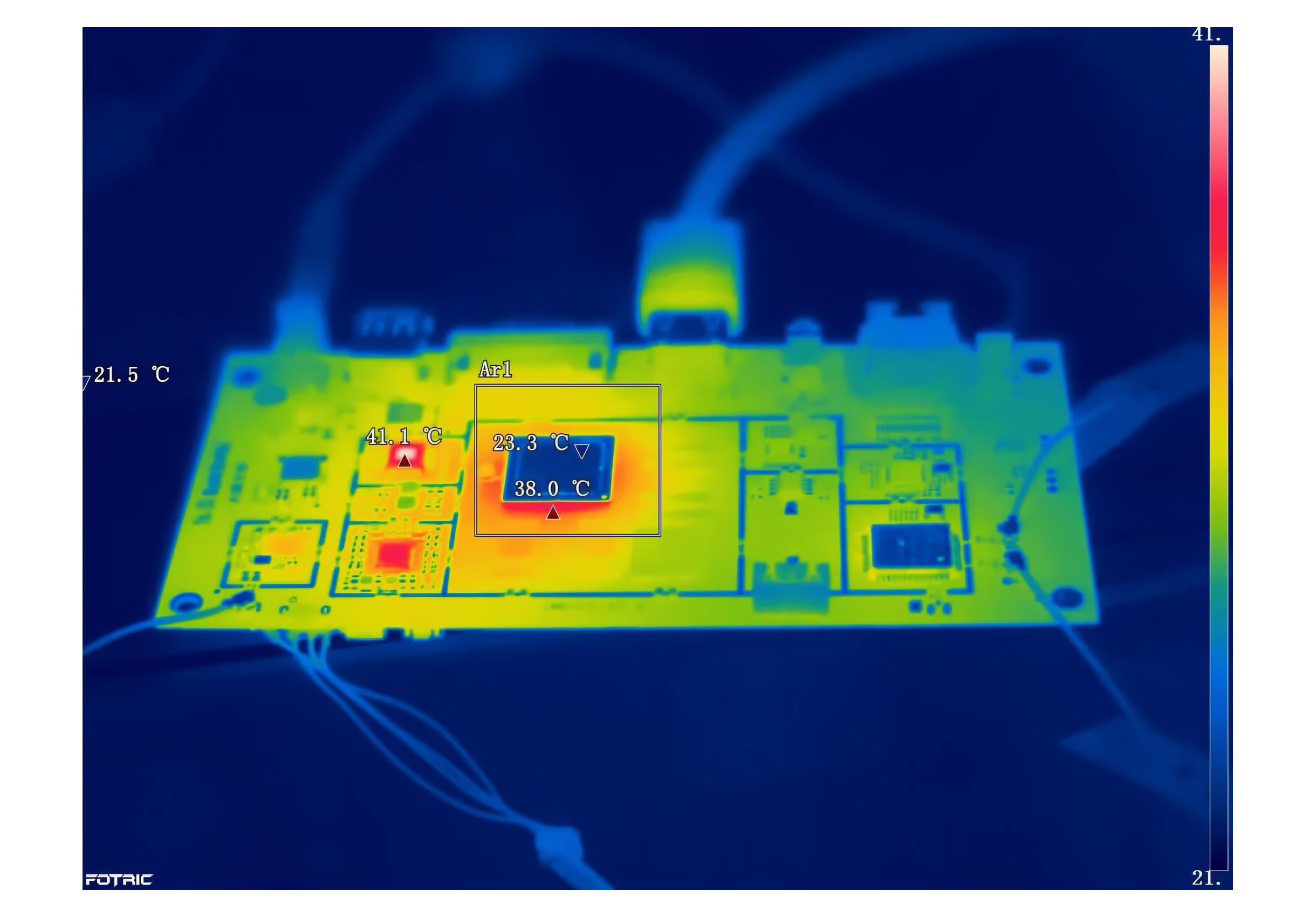

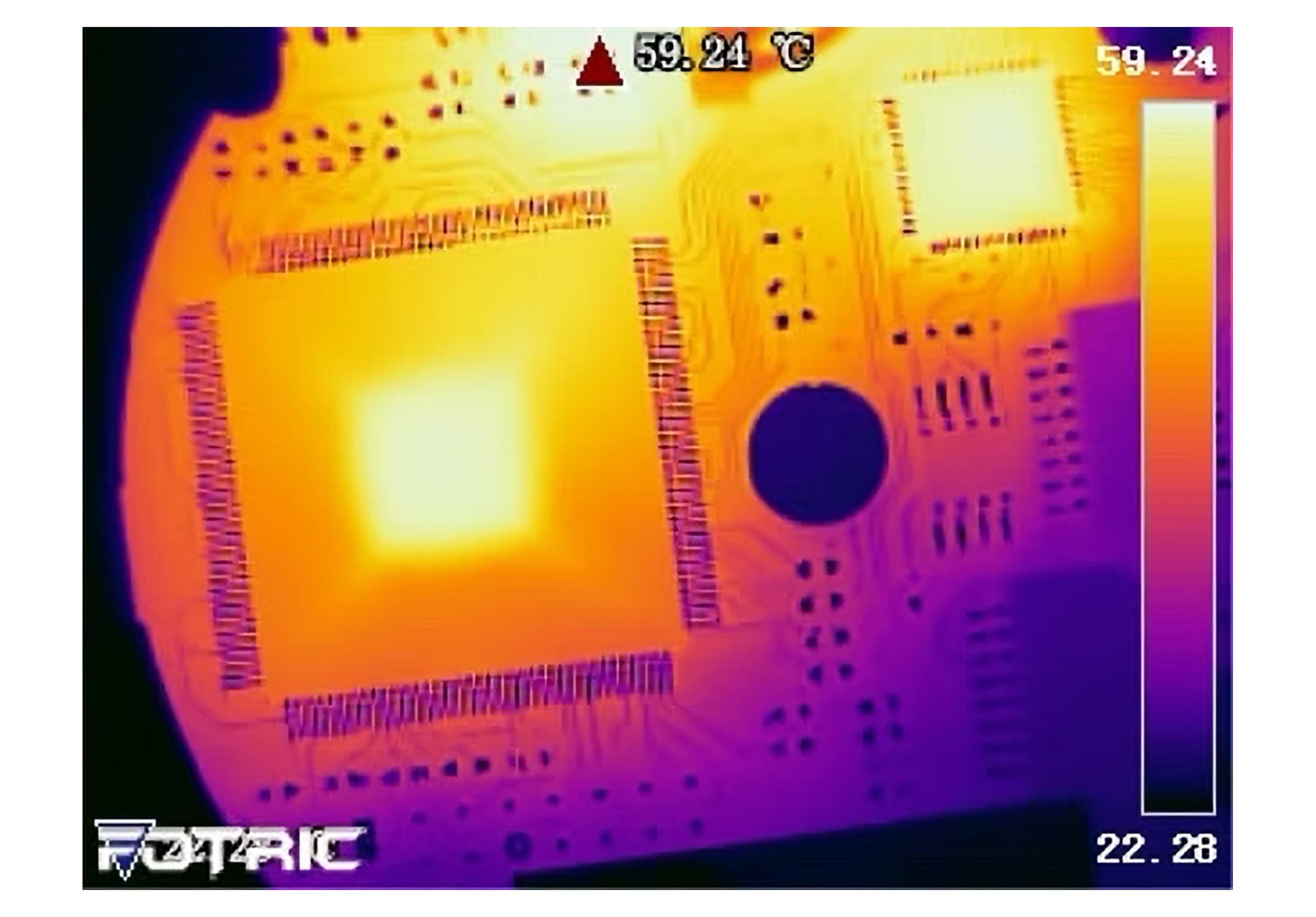

• Mapeo de temperatura y validación de diseño térmico para electrónica, PCBs, CI, MEMS y sensores
• Análisis de calidad, análisis de fallos e investigación en materiales avanzados y microestructuras
• Laboratorios educativos y universitarios
• Pre-certificación, pruebas de fiabilidad y estrés acelerado
• Optimización y monitorización de procesos en I+D, entornos industriales y científicos

Ventajas competitivas

• Hardware de precisión: Detectores superiores (hasta 640×480 px) y electrónica que aseguran máxima precisión, rango dinámico y estabilidad
• Análisis macro/micro: Lentes macro opcionales permiten imágenes detalladas hasta 20 μm para chips, soldaduras, etc.
• Banco flexible y robusto: Altura, inclinación y rotación ajustables para todos los escenarios de I+D
• Alta inmunidad EMC: Diseñado para soportar entornos con fuerte interferencia electromagnética y ESD
• Software avanzado AnalyzIR: Vídeo radiométrico completo, herramientas ROI extensas, informes automáticos, control remoto, procesamiento por lotes

❮ ❯

Tabla comparativa: Serie FOTRIC 220Link

Contenido del paquete estándar

• Cámara térmica
• Lente estándar y tapa de lente
• Soporte de sobremesa para I+D con base
• Fuente de alimentación y cable de red
• Documentación: manual de usuario, certificado de calibración, garantía, lista de embalaje
• Kit de accesorios: adaptador para trípode, tornillos, llave hexagonal

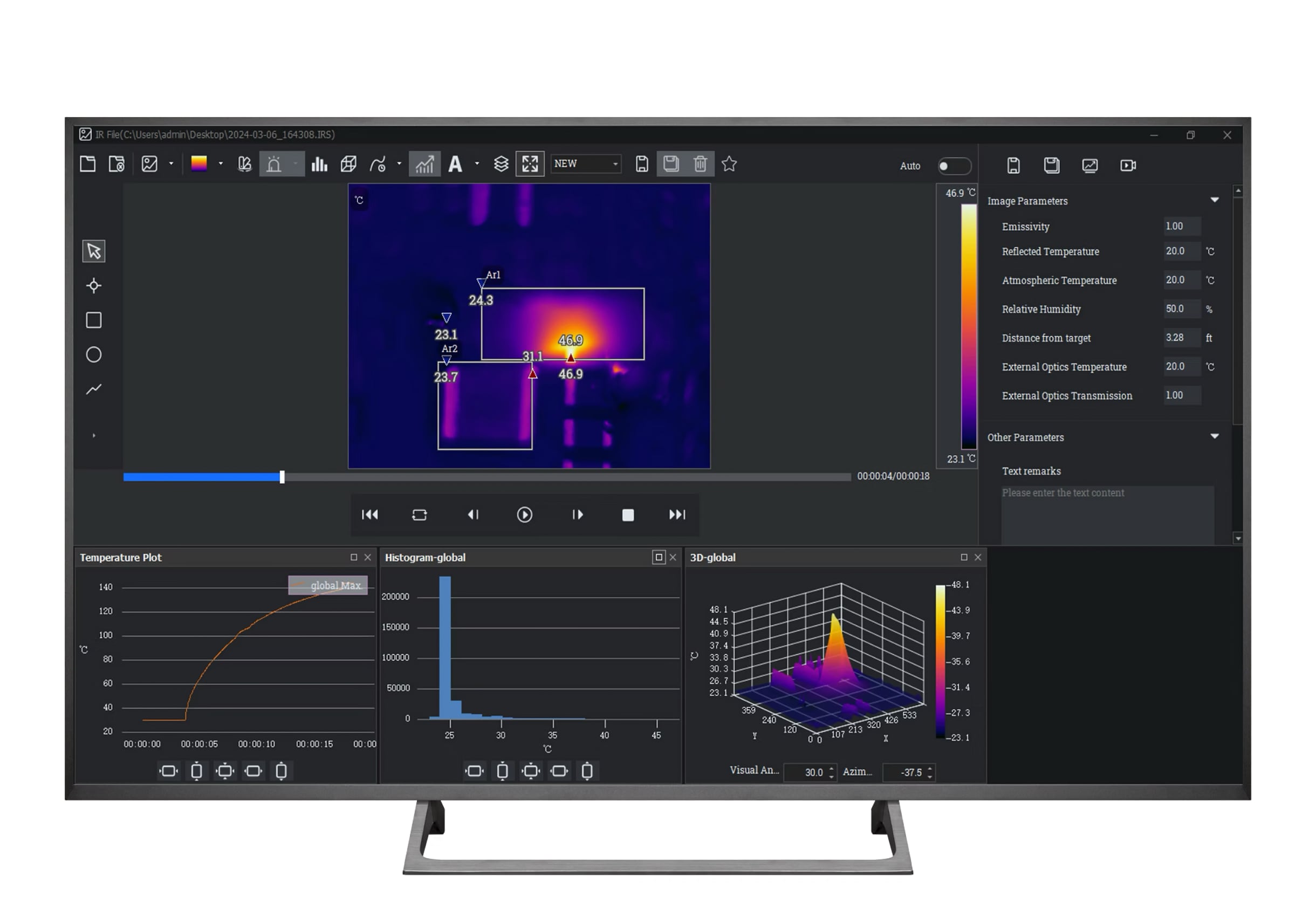

Funciones clave del software (AnalyzIR)

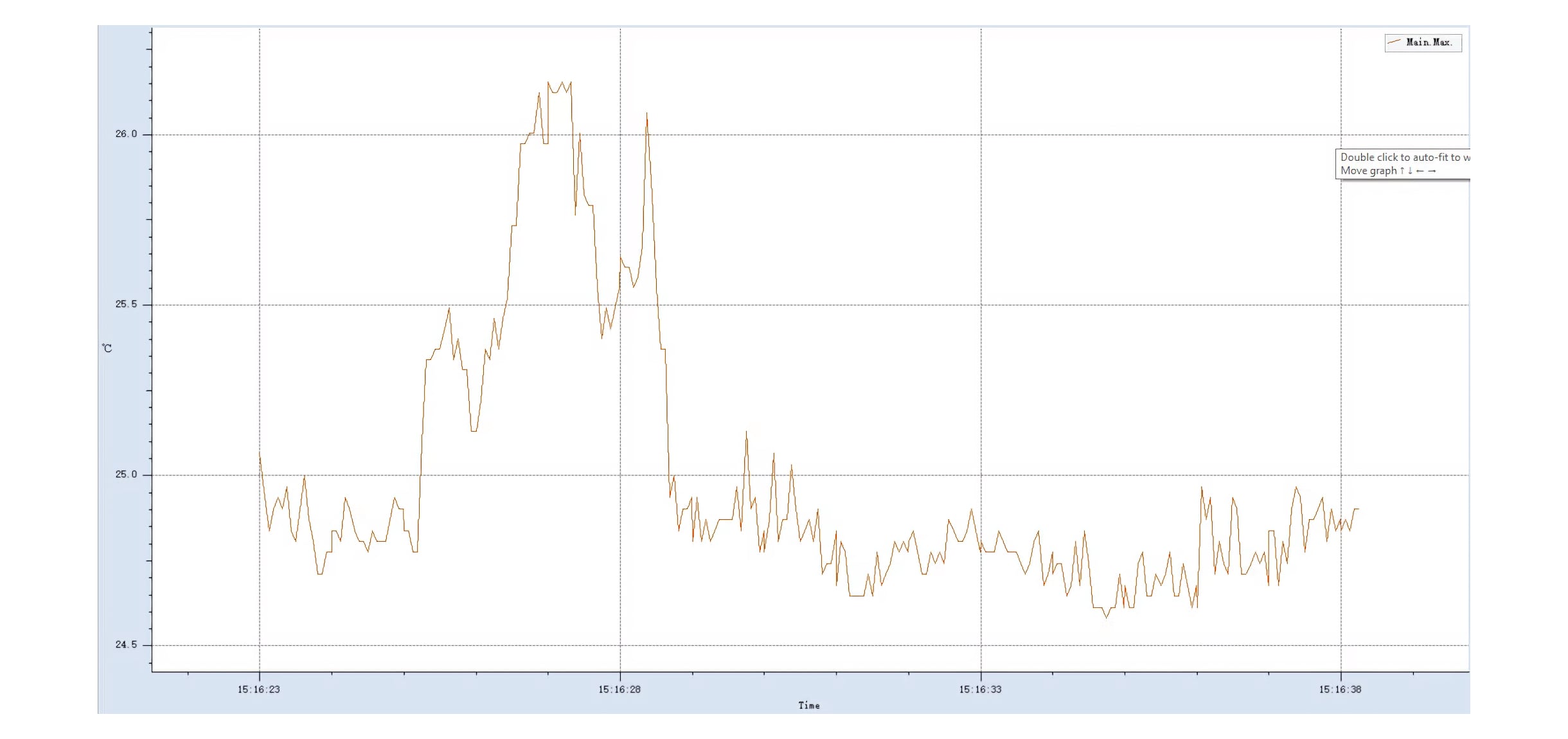

• Streaming de vídeo radiométrico en tiempo real (con exportación de datos/log y trigger externo)
• Streaming radiométrico hasta 25 Hz, informes por lotes y herramientas avanzadas de análisis térmico

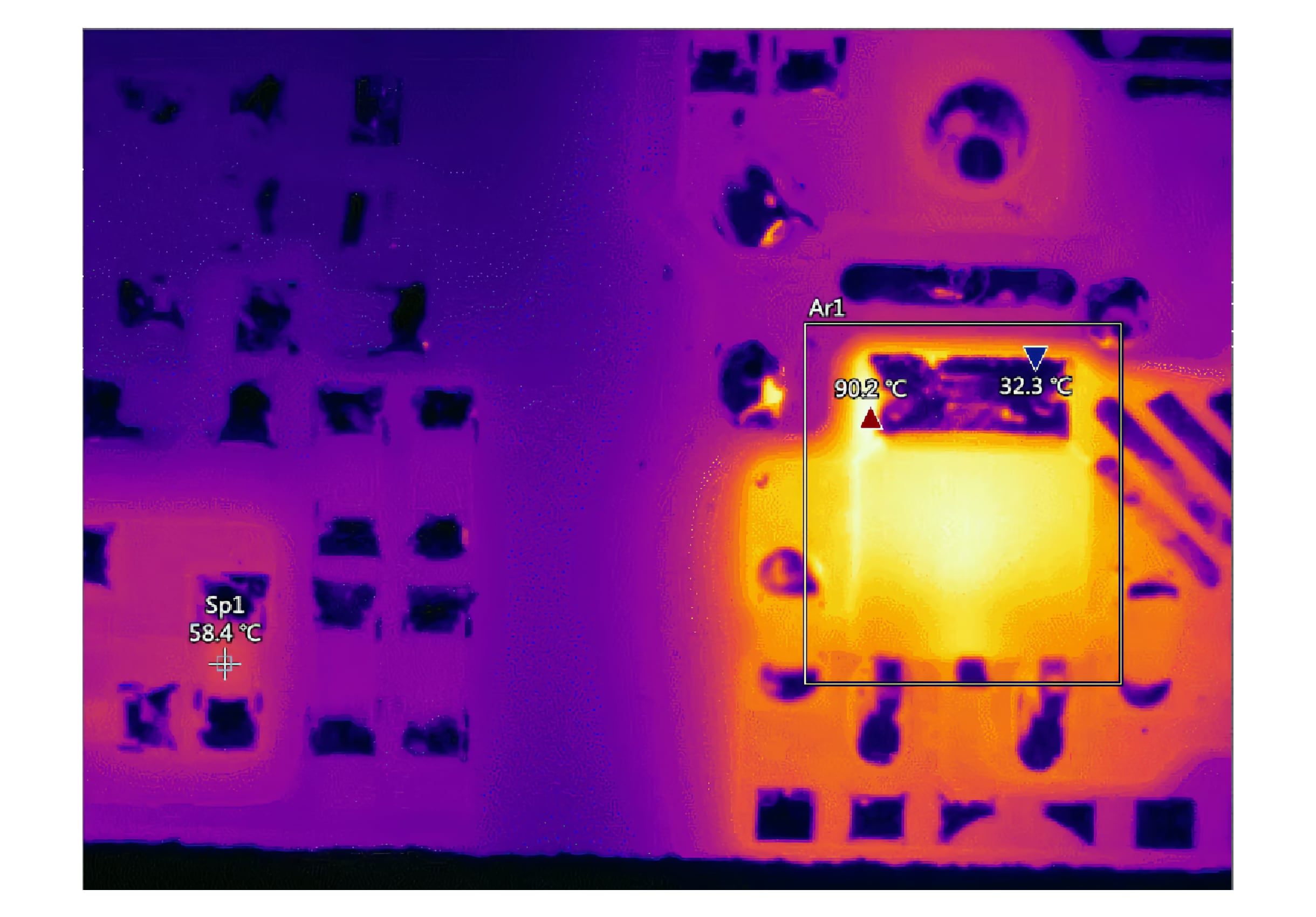

• Múltiples herramientas de medición ROI (puntos, líneas, áreas)

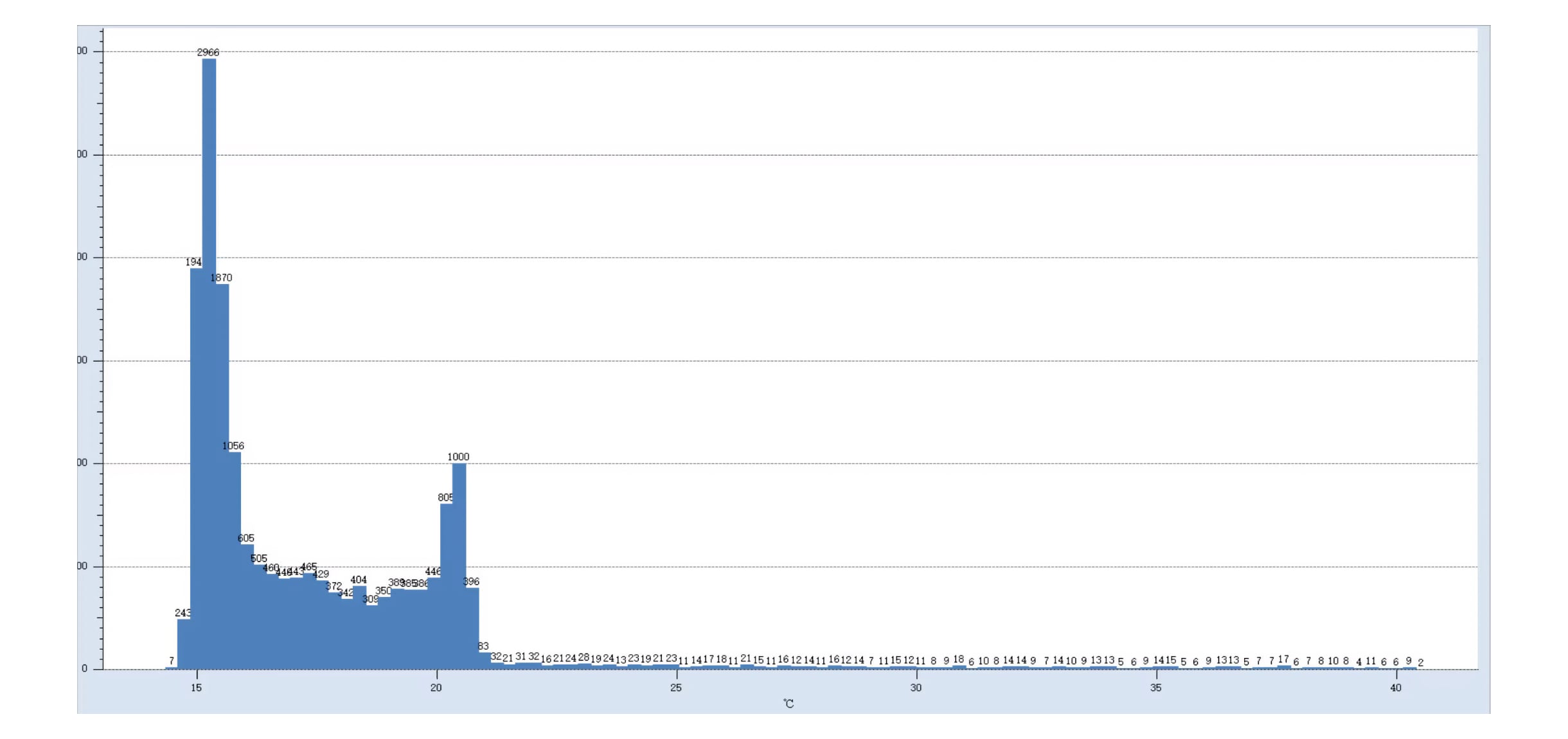

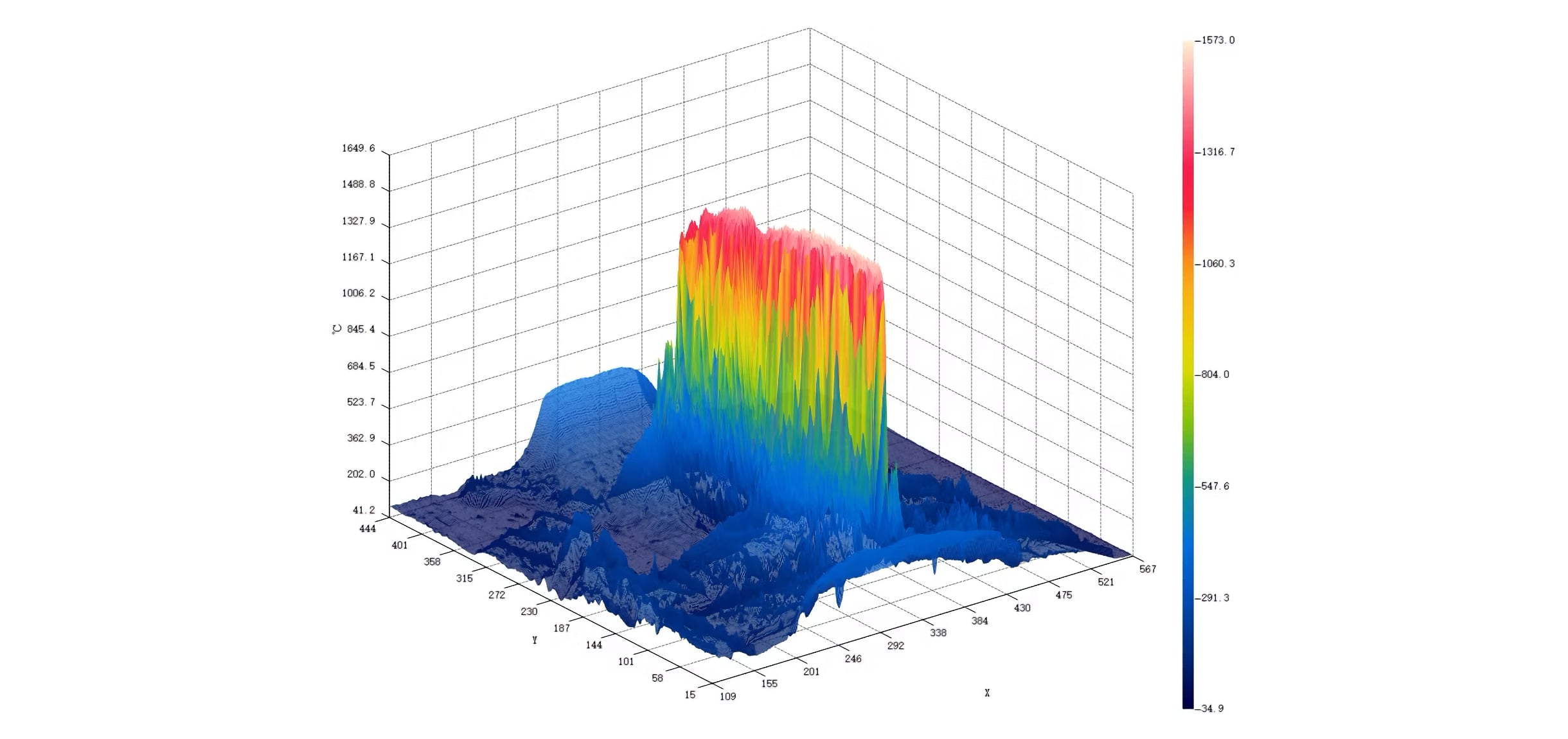

• Corrección de emisividad y parámetros ambientales, análisis de histograma y gráficos 3D, macros y plantillas de informe
• Control remoto vía Ethernet, generación de informes por lotes y soporte para Modbus/RS485/Gigabit

¿Por qué elegir la serie FOTRIC 220Link?

• Mejora la precisión y eficiencia en pruebas de I+D y QA con análisis térmico profesional
• Disfruta de velocidad de flujo de trabajo y reproducibilidad con banco integrado y software de automatización
• Confía en el diseño robusto y la calidad probada de FOTRIC para uso a largo plazo en laboratorio, producción o educación

❮ ❯
