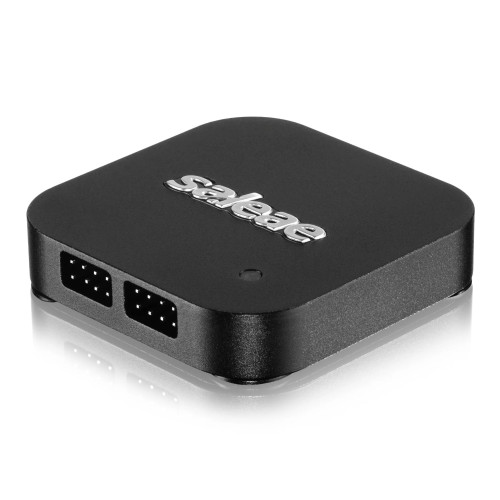

Saleae Logic 8 Black Analizador lógico, 8 canales, 25MHz, 100MS/s
Saleae Logic 8 Black es un analizador lógico con 8 canales, una banda digital máxima de 25 MHz y una velocidad de muestreo de 100 MS/s.
Lo que incluye:
1 x Analizador lógico USB Saleae Logic 8
2 x Arnés de cables de 4 canales
16 x Ganchos micro sujetadores
1 x Estuche de transporte Saleae
1 x Cable Micro USB
1 x Guía de inicio rápido
Grabación
Para grabar sus señales digitales y analógicas, simplemente presione iniciar. Puede llenar toda la memoria de su computadora con datos, lo que facilita la captura de eventos largos o poco comunes.
Configuración
Cada dispositivo Logic se puede personalizar para capturar datos de la manera que desee. Puede seleccionar cuánto tiempo desea grabar, especificar cómo se asigna el ancho de banda entre la grabación digital y analógica, elegir qué canales desea grabar e incluso hacer que el LED sea de su color favorito.
Navegación
Cuando tiene miles de millones de puntos de datos que mostrar, es importante que moverse en todos esos datos sea una experiencia rápida. Aumente y disminuya el zoom sin esfuerzo con la rueda de desplazamiento y navegue hacia la izquierda y hacia la derecha arrastrando los datos donde los desee.
Medición
Para mediciones básicas, simplemente coloque el mouse cerca de algo interesante. El software calculará el resto y mostrará las mediciones relevantes. Puede mostrar diferentes mediciones haciendo clic con el botón derecho.
Desencadenar y buscar
El software puede comenzar a grabar automáticamente cuando encuentra un patrón simple que usted especifique. Puede desencadenar en bordes digitales y pulsos, así como en voltajes y pulsos analógicos. Después de recopilar sus datos, también puede buscar más eventos de esta manera.
Decodificación de protocolo
La mayoría de las comunicaciones digitales utilizan un protocolo específico que especifica cómo se transfiere la información. El software Logic tiene analizadores de protocolo que pueden decodificar automáticamente 1-Wire, Serie Asíncrona, LED direccionables, Atmel SWI, BISS, CAN, DMX-512, HD44780, HDLC, HDMI-CEC, I2C, I2S, JTAG, LIN, Manchester, MDIO, MIDI, Modbus, Teclado PS2, Paralelo Simple, SMBus, SPI, SWD y USB.
Buscar
Una vez que haya decodificado sus datos con un analizador de protocolo, puede buscar a través de todos estos resultados decodificados simplemente escribiendo lo que está buscando: el software se desplazará directamente al lugar donde ocurrió.
Anotar
A medida que profundiza en sus datos, es posible que desee tomar algunas notas en el camino. En el software, puede agregar marcadores ilimitados, que recuerdan lo que estaba mirando; marcadores de tiempo, que pueden medir el tiempo entre eventos; mediciones, que anotan la forma de onda con parámetros como ancho, frecuencia, voltaje RMS y ciclo de trabajo; y, por supuesto, sus notas.
Guardar y compartir
Una vez que haya anotado sus datos, puede guardarlos fácilmente para su revisión posterior. Incluso puede guardarlo en la nube para enviarlo a colegas o publicarlo en línea.
Exportar
A veces necesitará hacer algo bastante personalizado con sus datos, por lo que estará feliz de saber que es fácil exportarlos en una variedad de formatos, incluido un archivo CSV de texto o un archivo M de Matlab.
Automatizar
Si necesita automatizar el software Logic, puede controlar todo a través de un socket TCP simple utilizando prácticamente cualquier lenguaje de programación.
SDK
¿Tiene un protocolo raro o propietario que le gustaría que Logic decodificara? Puede hacerlo con nuestro Analizador SDK.
| Modelo | Logic 8 | Logic Pro 8 | Logic Pro 16 |
| Entradas | |||
| Multiuso (A/D/Ambos) | 8 | 8 | 16 |
| Resistencia de entrada | 1 MΩ | 2 MΩ | 2 MΩ |
| Capacitancia de entrada | 10 pF | 10 pF | 10 pF |
| Protección de entrada | ± 25V | ± 25V | ± 25V |
| Digital | |||
| Tasa de muestreo (máx.) | 100 MS/s | 500 MS/s | 500 MS/s |
| Señal digital más rápida | 25 MHz | 100 MHz | 100 MHz |
| Profundidad de muestreo (típica) | 10+ Billion | 10+ Billion | 10+ Billion |
| Niveles de lógica admitidos | 1.8V - 5.5V | 1.2V - 5.5V | 1.2V - 5.5V |
| Funciona con RS-232, 422/3, 485 | Sí, directamente | Sí, directamente | Sí, directamente |
| Voltajes de umbral | 0.6V en bajo / 1.2V en alto | Seleccionable 0.6V / 0.9V / 1.65V | Seleccionable 0.6V / 0.9V / 1.65V |
| Analógico | |||
| Tasa de muestreo (máx.) | 10 MS/s | 50 MS/s | 50 MS/s |
| Ancho de banda (-3dB) | 1 MHz | 5 MHz | 5 MHz |
| Número de bits | 10 bits | 12 bits | 12 bits |
| Rango de voltaje de entrada | 0 V a 5 V | -10 V a 10 V | -10 V a 10 V |
| Atenuación @ Nyquist | -50 dB o mejor | -50 dB o mejor | -50 dB o mejor |
| Diafonía canal a canal | -50 dB o mejor | -50 dB o mejor | -50 dB o mejor |
| Incluido | |||
| Conjunto de cables de prueba | x2 | x2 | x4 |
| Paquete de 8 clips de prueba | x2 | x2 | x4 |
| Cable USB y estuche de transporte | Sí | Sí | Sí |
| Características mecánicas | |||
| Tamaño | 53 x 53 x 12 mm | 53 x 53 x 12 mm | 92 x 92 x 15 mm |
| Peso | 60 g | 60 g | 220 g |
| USB | |||
| Versión | USB 2.0 | USB 3.0 | USB 3.0 |
Logic 2 Software:
