Presentazione della serie APM Momentum 400S/H: Sorgenti AC monofase e trifase

Posted by Batter Fly 17/04/2025 0 Comment(s) 574 Strumenti di Misura,

Serie APM Momentum 400S/H - Alimentatori AC Programmabili

La serie Momentum 400S/H di APM Technologies offre alimentatori AC programmabili monofase/trifase caratterizzati da un'elevata densità di potenza, tecnologia di isolamento ad alta frequenza e PFC attivo per un'uscita AC/DC efficiente. Il design con touch screen e funzioni di test software avanzate consente di gestire facilmente programmazioni complesse. L'ampia gamma di tensione e frequenza, la modularità e la capacità di espansione fino a 768 kVA tramite fibra ottica rendono la serie ideale per svariati scenari di test industriali e di laboratorio. L'integrazione di misuratori di potenza ad alta precisione e funzioni da oscilloscopio riduce i costi e i tempi di collaudo.

Caratteristiche Principali

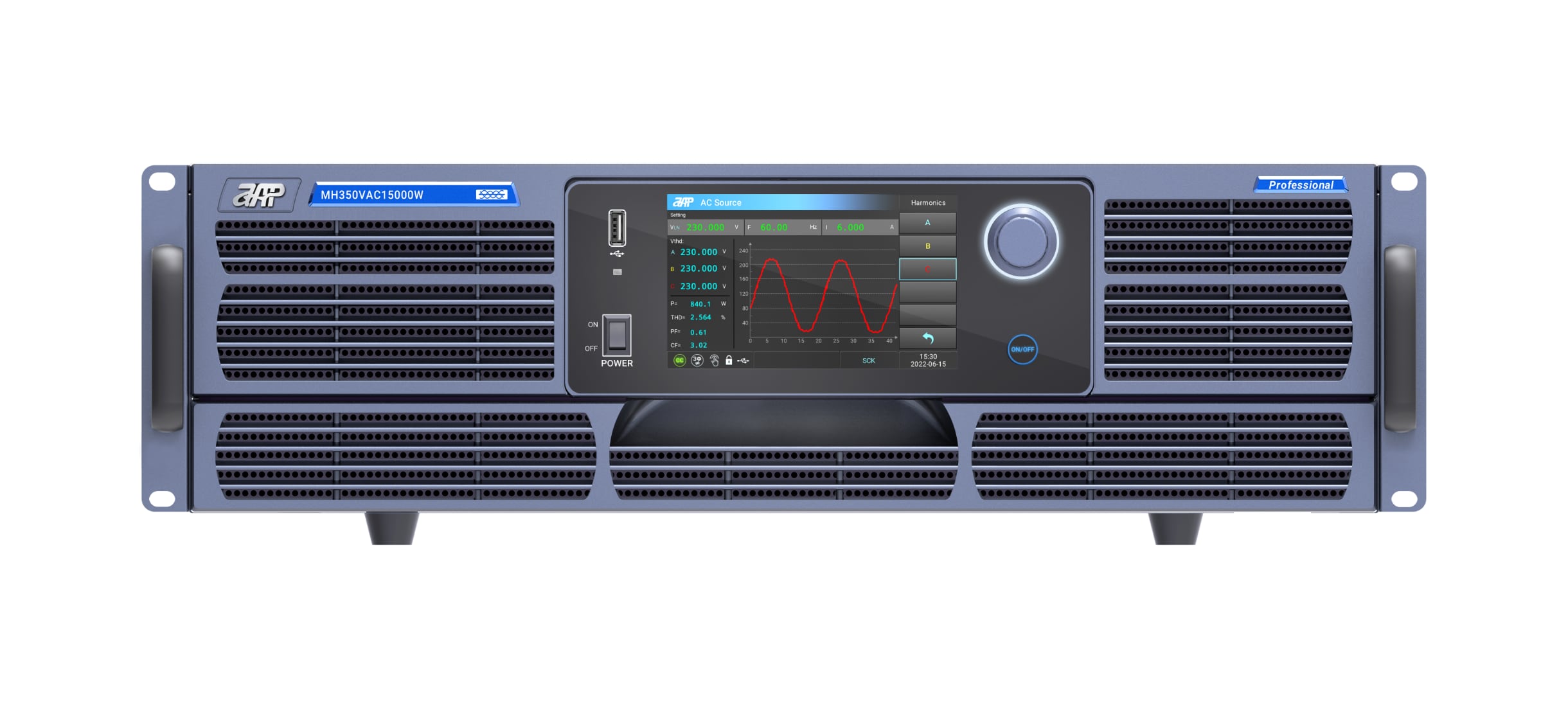

Pannello touch completo con interfaccia utente intuitiva
Frequenza di uscita: 10~5000Hz/DC, con variazione regolabile di tensione e frequenza
Tensione di uscita: 420VAC, 820VAC
Modalità di uscita: AC, DC, AC+DC, con transizione continua
Supporto per ingresso universale globale
Modalità monofase, trifase, fase inversa e multicanale
Espansione fino a 768 kVA tramite tecnologia in fibra ottica
Modalità operative: tensione costante (CV), corrente costante (CC)
Angolo di fase ON/OFF regolabile da 0 a 359.9°
Elevato fattore di cresta per test di sovracorrente
Funzione oscilloscopio e misuratore di potenza integrati
Funzioni di disturbo di linea (PLD), generatore DDS, simulazione armonica
Interfacce standard USB, RS232, RS485; opzionali GPIB, LAN, CAN
Protezioni OCP/OVP/OPP/OTP e transizioni di reinserimento

SCOPRI LA SERIE MOMENTUM 400S/H

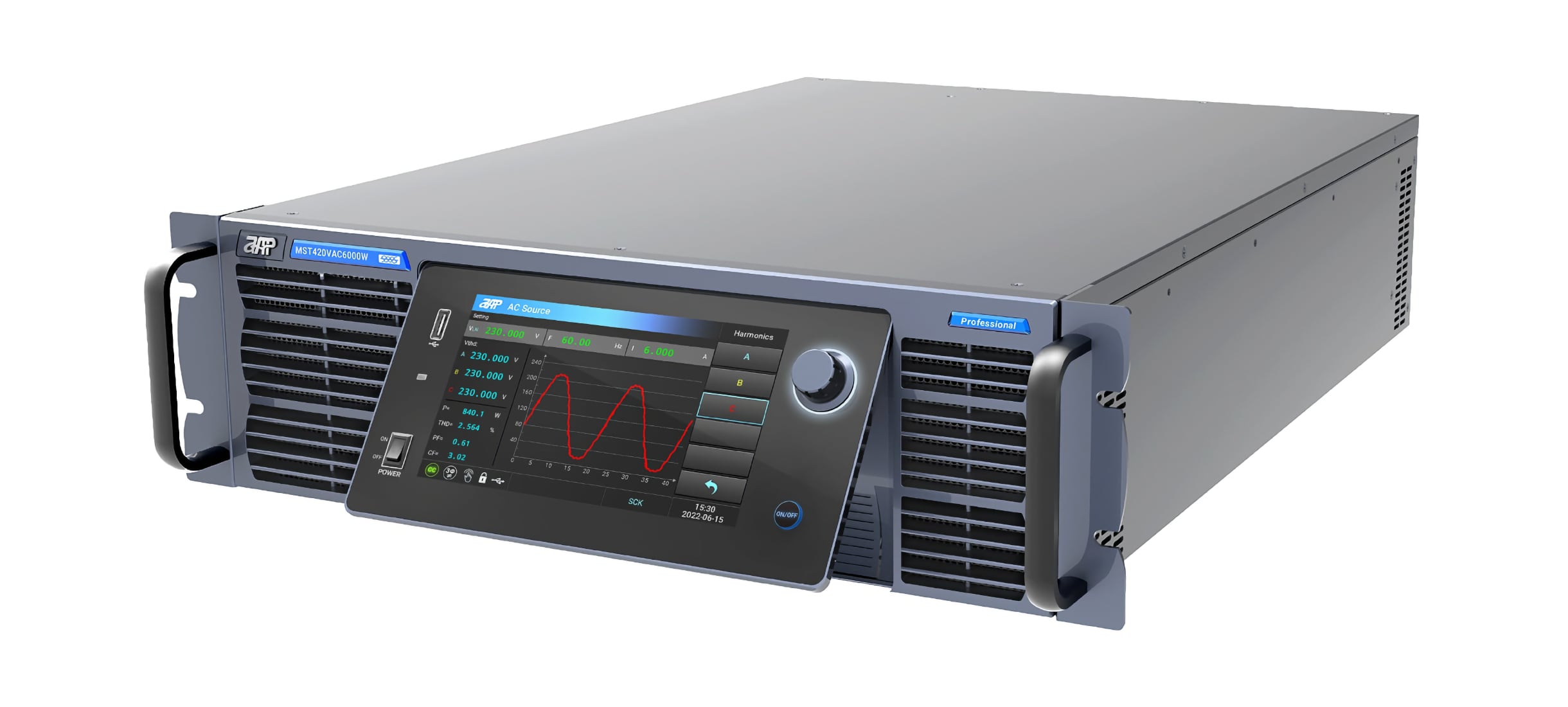

APM MH350VAC10000W (versione Advanced con frequenza regolabile fino a 2500Hz) è un esempio rappresentativo di questa famiglia: una sorgente AC trifase con tensione di 350V, corrente 90A (monofase) e 30A (trifase), potenza di 10000VA, formato rack 3U e interfacce USB/RS232/RS485.

Contenuto della confezione

2 Maniglie per montaggio a rack
8 Viti a testa svasata in acciaio inox M4×8
12 Fascette autobloccanti in nylon
1 Fascetta ferma cavo
1 Cavo di comunicazione USB
1 Cavo di comunicazione RS232
2 Barre in rame per uscita in serie
1 Barra in rame per uscita in parallelo 1
1 Barra in rame per uscita in parallelo 2
7 Terminali in rame serie Marine
1 Scheda di comunicazione modulo ottico (include 2 cavi di comunicazione)
1 Guida rapida all'installazione

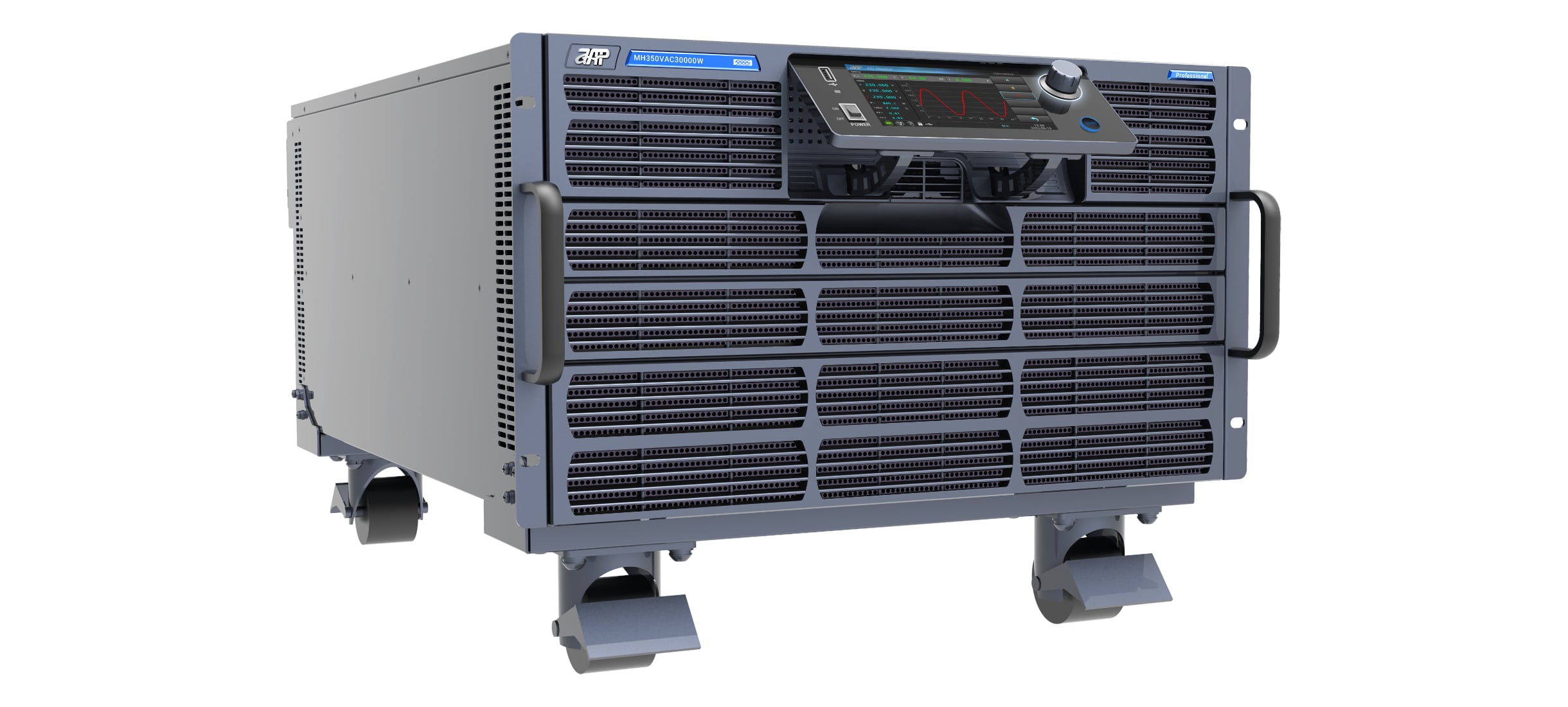

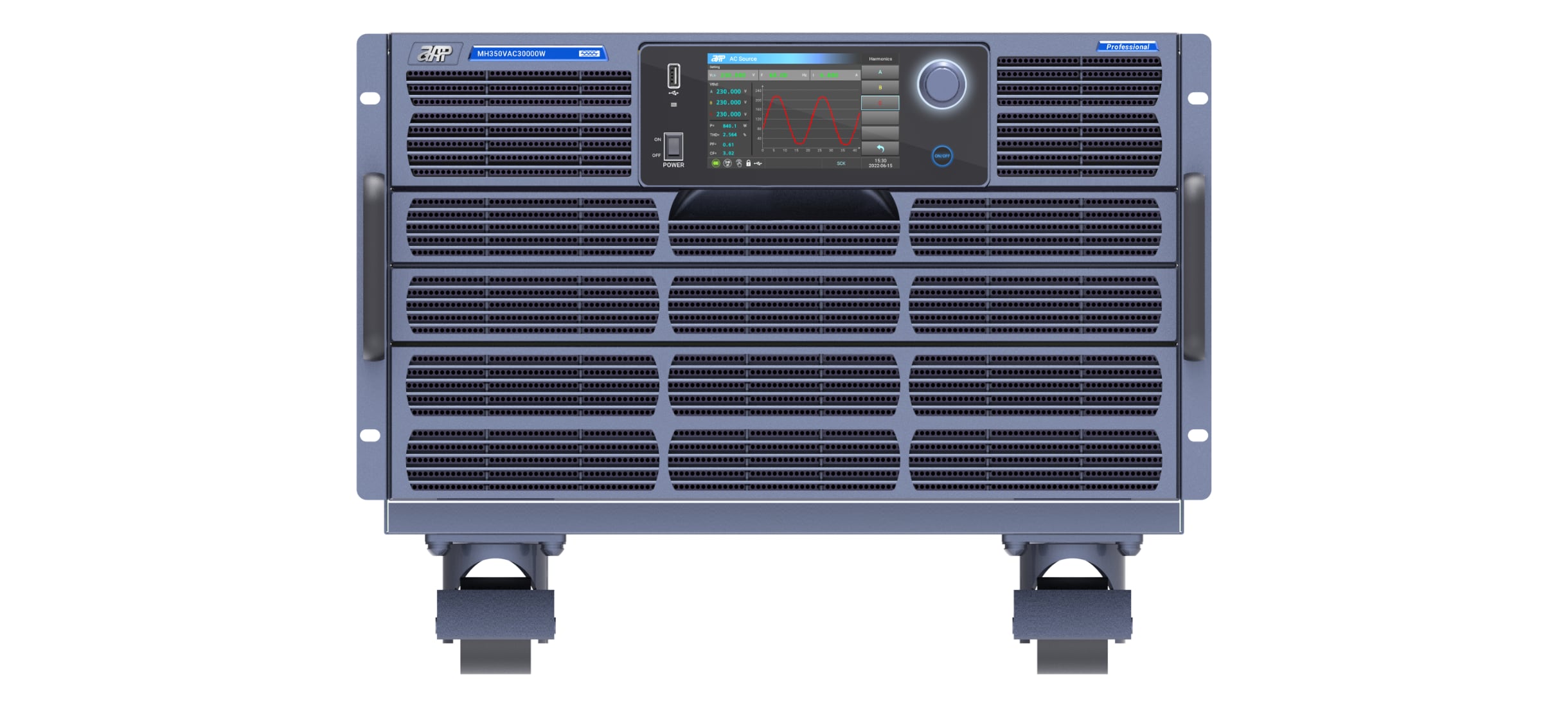

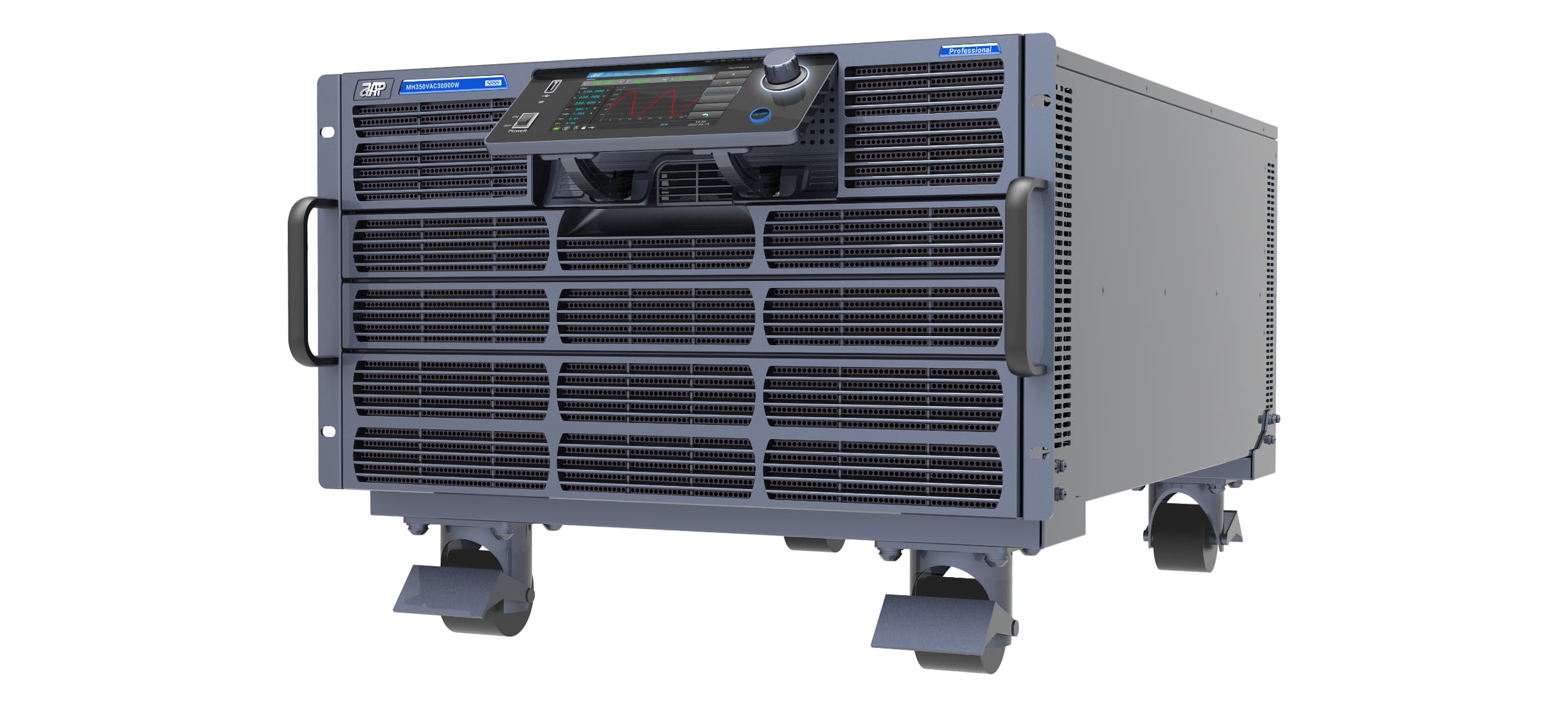

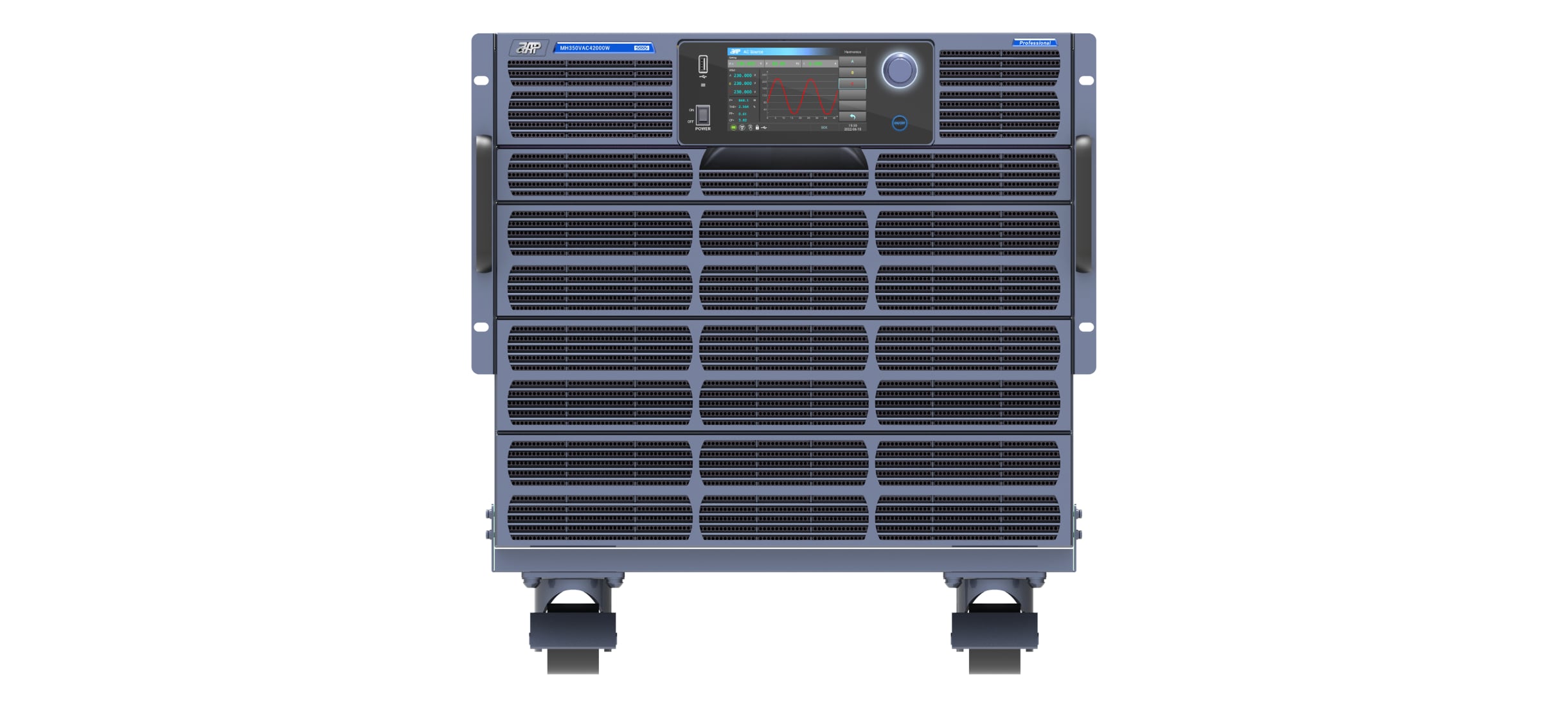

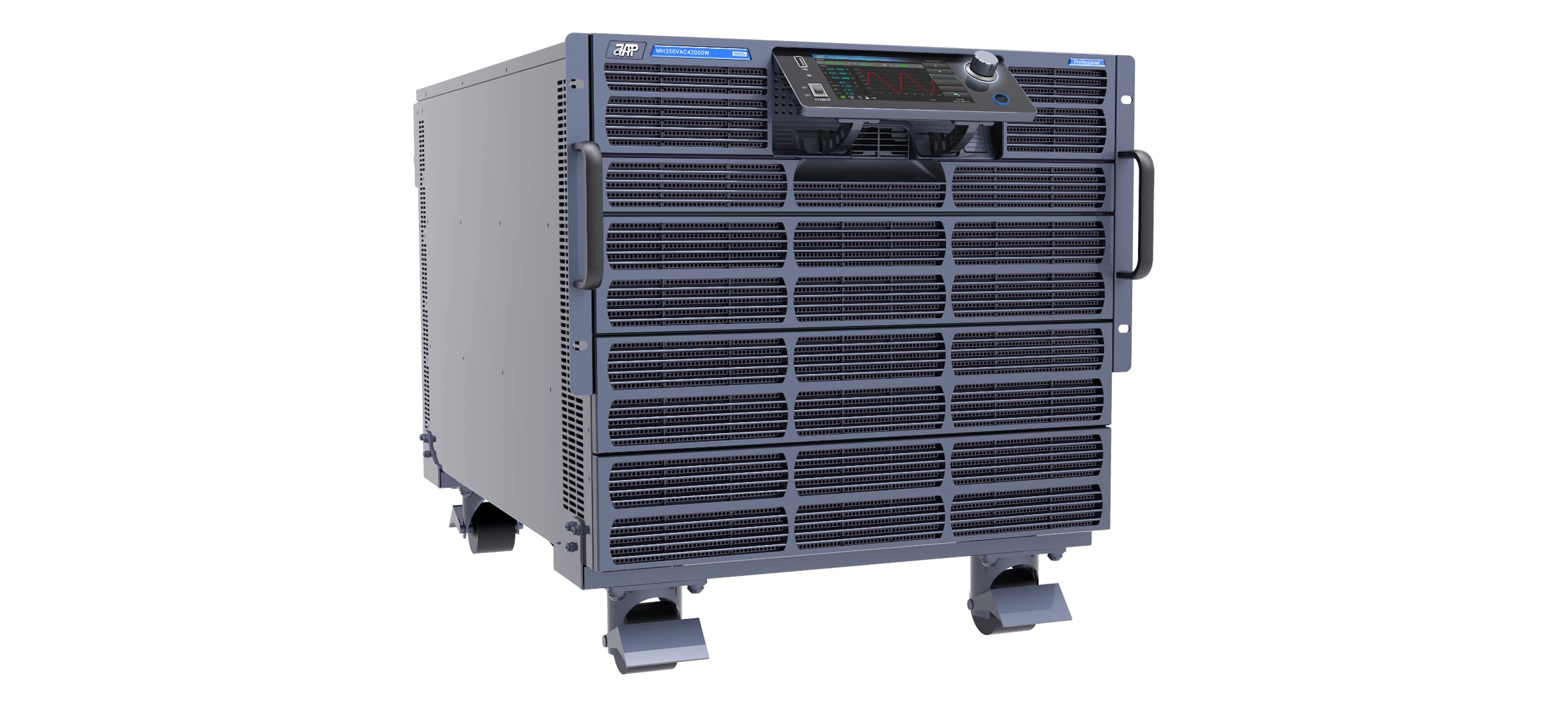

Modelli della Serie

Modello	Tensione	Corrente	Potenza	Fasi	Altezza
MS420VAC650W	210V/420V	1Φ: 6A/3A	650VA	Monofase	1/2 2U
MS420VAC1050W	210V/420V	1Φ: 10A/5A	1050VA	Monofase	2U
MS420VAC2100W	210V/420V	1Φ: 21A/10.5A	2100VA	Monofase	2U
MS420VAC3100W	210V/420V	1Φ: 30A/15A	1550VA 3100VA	Monofase	3U
MS420VAC4000W	210V/420V	1Φ: 39A/19.5A	2000VA 4000VA	Monofase	3U
MS420VAC6000W	210V/420V	1Φ: 60A/30A	3000VA 6000VA	Monofase	3U
MST420VAC2100W	210V/420V	1Φ: 21A/10.5A 3Φ: 7A/3.5A	2100VA	Trifase	3U
MST420VAC3000W	210V/420V	1Φ: 30A/15A 3Φ: 10A/5A	3000VA	Trifase	3U
MST420VAC4500W	210V/420V	1Φ: 43.2A/21.6A 3Φ: 14.4A/7.2A	4500VA	Trifase	3U

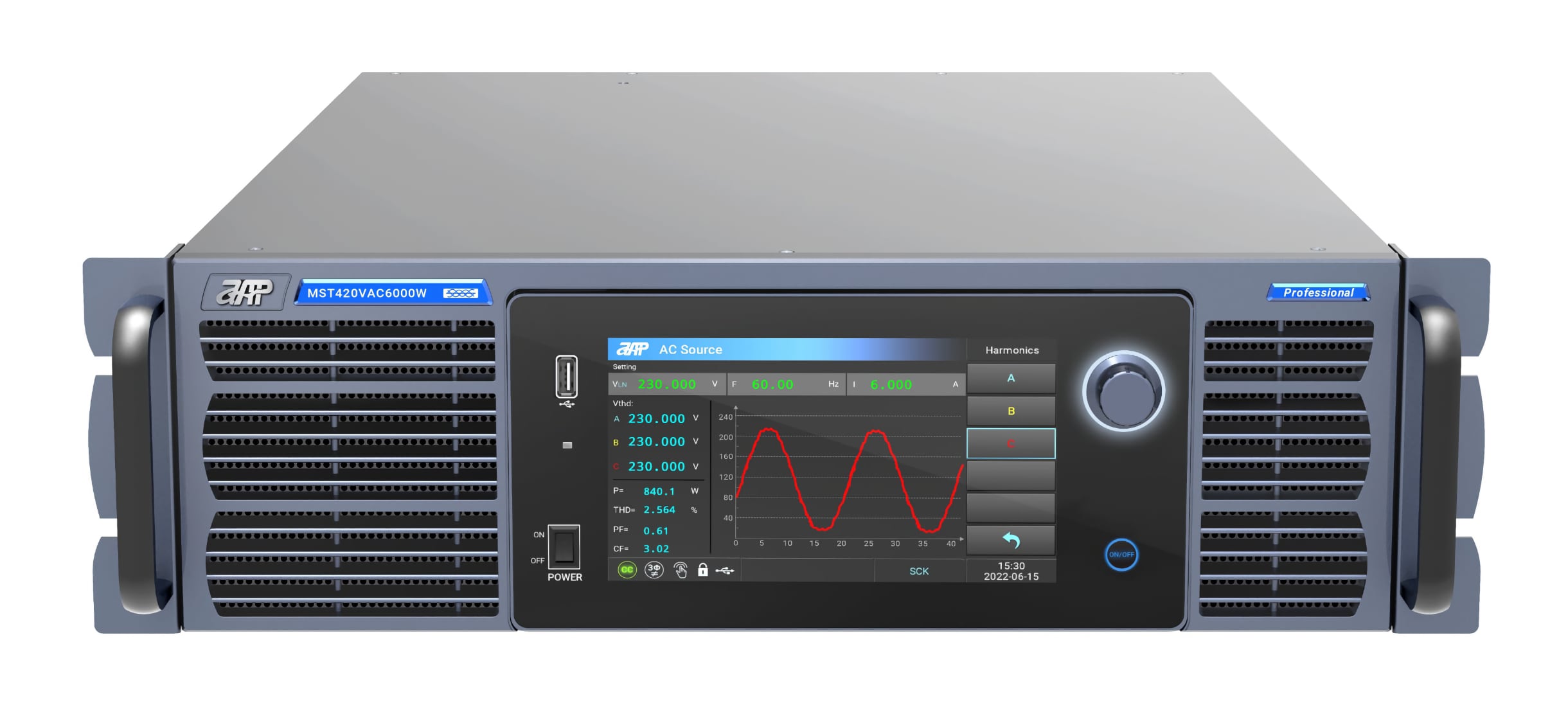

MST420VAC6000W	210V/420V	1Φ: 60A/30A 3Φ: 20A/10A	6000VA	Trifase	3U
MST420VAC9000W	210V/420V	3Φ: 40A/20A	9000VA	Trifase	6U
MST420VAC12000W	210V/420V	3Φ: 40A/20A	12000VA	Trifase	6U
MST420VAC15000W	210V/420V	3Φ: 47.6A/23.8A	15000VA	Trifase	9U
MST420VAC18000W	210V/420V	3Φ: 55.2A/27.6A	18000VA	Trifase	9U
MST820VAC12000W	420V/820V	3Φ: 10A/5A	12000VA	Trifase	6U
MH350VAC10000W-A	350V	1Φ: 90A 3Φ: 30A	10000VA	1Φ/3Φ	3U
MH350VAC13000W-A	350V	1Φ: 90A 3Φ: 30A	13000VA	1Φ/3Φ	3U

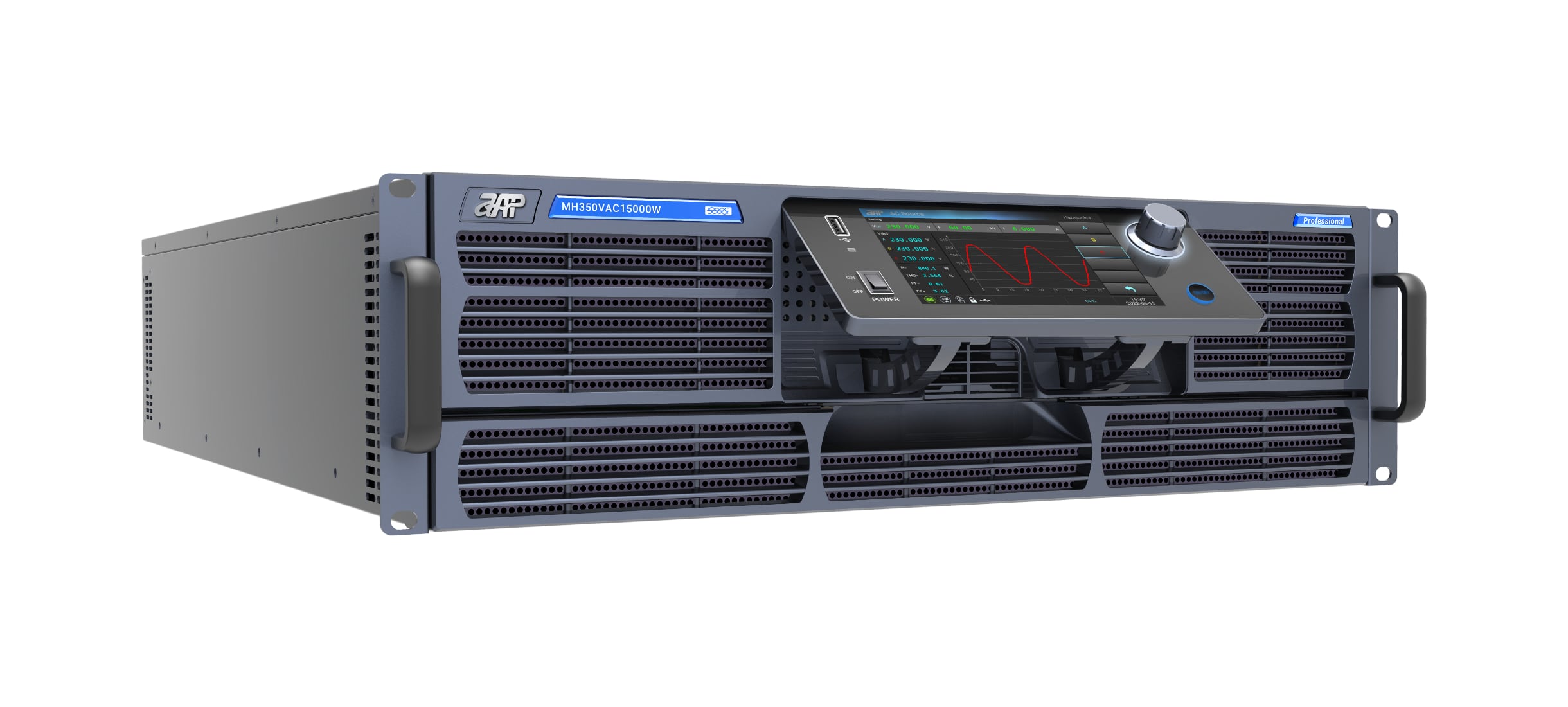

MH350VAC15000W-A	350V	1Φ: 90A 3Φ: 30A	15000VA	1Φ/3Φ	3U
MH350VAC30000W-A	350V	1Φ: 165A 3Φ: 55A	30000VA	1Φ/3Φ	6U
MH700VAC30000W-A	350V/700V	1Φ: 150A 3Φ: 30A	30000VA	1Φ/3Φ	6U
MH350VAC42000W-A	350V	1Φ: 252A 3Φ: 84A	42000VA	1Φ/3Φ	9U
MH350VAC10000W-P	350V	1Φ: 90A 3Φ: 30A	10000VA	1Φ/3Φ	3U
MH350VAC13000W-P	350V	1Φ: 90A 3Φ: 30A	13000VA	1Φ/3Φ	3U
MH350VAC15000W-P	350V	1Φ: 90A 3Φ: 30A	15000VA	1Φ/3Φ	3U
MH350VAC30000W-P	350V	1Φ: 165A 3Φ: 55A	30000VA	1Φ/3Φ	6U
MH700VAC30000W-P	350V/700V	1Φ: 150A 3Φ: 30A	30000VA	1Φ/3Φ	6U
MH350VAC42000W-P	350V	1Φ: 252A 3Φ: 84A	42000VA	1Φ/3Φ	9U
MH350VAC10000W-P-HF	350V	1Φ: 90A 3Φ: 30A	10000VA	1Φ/3Φ	3U
MH350VAC13000W-P-HF	350V	1Φ: 90A 3Φ: 30A	13000VA	1Φ/3Φ	3U
MH350VAC15000W-P-HF	350V	1Φ: 90A 3Φ: 30A	15000VA	1Φ/3Φ	3U
MH350VAC30000W-P-HF	350V	1Φ: 165A 3Φ: 55A	30000VA	1Φ/3Φ	6U
MH700VAC30000W-P-HF	350V/700V	1Φ: 150A 3Φ: 30A	30000VA	1Φ/3Φ	6U
MH350VAC42000W-P-HF	350V	1Φ: 252A 3Φ: 84A	42000VA	1Φ/3Φ	9U

Differenze tra le Versioni

Funzione	Versione Advanced	Versione Professional	Versione Professional H-F
Intervallo di frequenza in uscita	10~2500Hz	10~2500Hz	10~5000Hz
Funzione di impedenza di uscita programmabile	Non supportata	Standard, conforme a IEC61000-3-3	Standard, conforme a IEC61000-3-3
Simulazione e misurazione armonica/interarmonica	Non supportata	Fino alla 50ª armonica	Fino alla 50ª armonica
Generatore DDS	Non supportato	Standard	Standard
Standard IEC integrati	IEC61000-4-11	IEC61000-4-11; IEC61000-4-13; IEC61000-4-14; IEC61000-4-17; IEC61000-4-28; IEC61000-4-29; IEC61000-4-34	IEC61000-4-11; IEC61000-4-13; IEC61000-4-14; IEC61000-4-17; IEC61000-4-28; IEC61000-4-29; IEC61000-4-34
Curve di tensione specifiche per l'avionica	Non supportate	Non supportate	Boeing 787B3-0147A/B/C (B787); Airbus AMD24 C (A400M); AVSTD; MIL-STD-1399-300B
