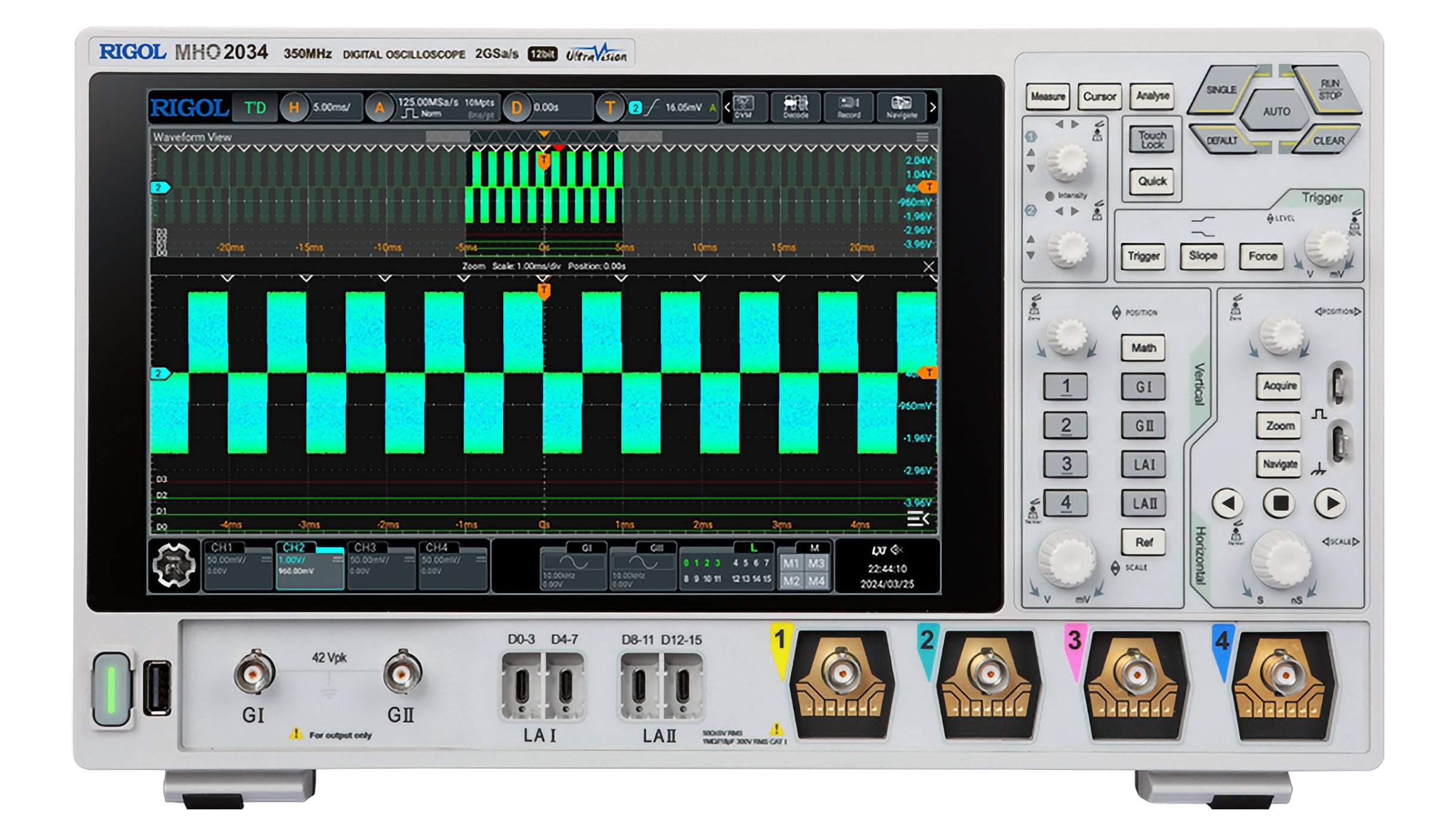

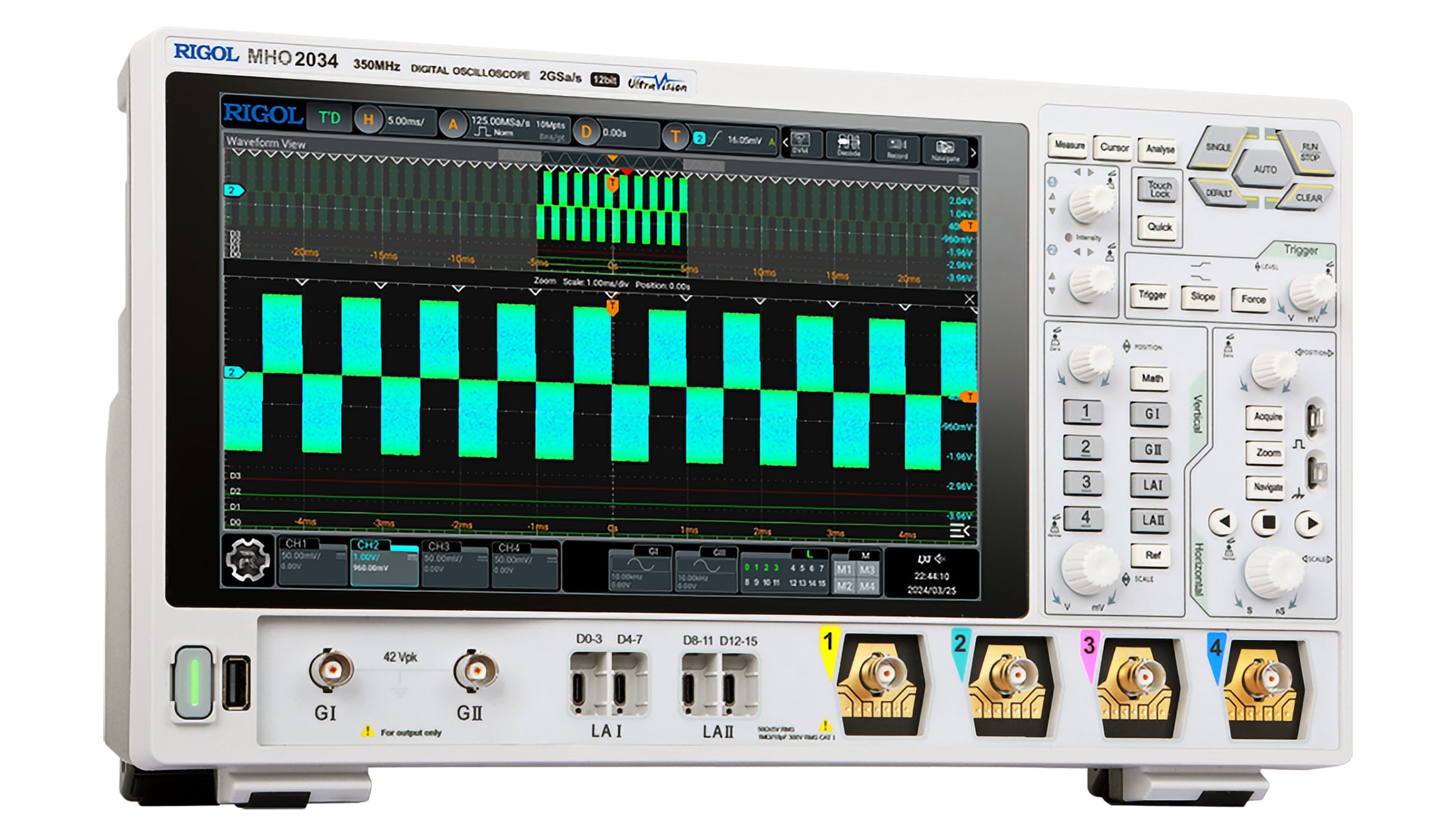

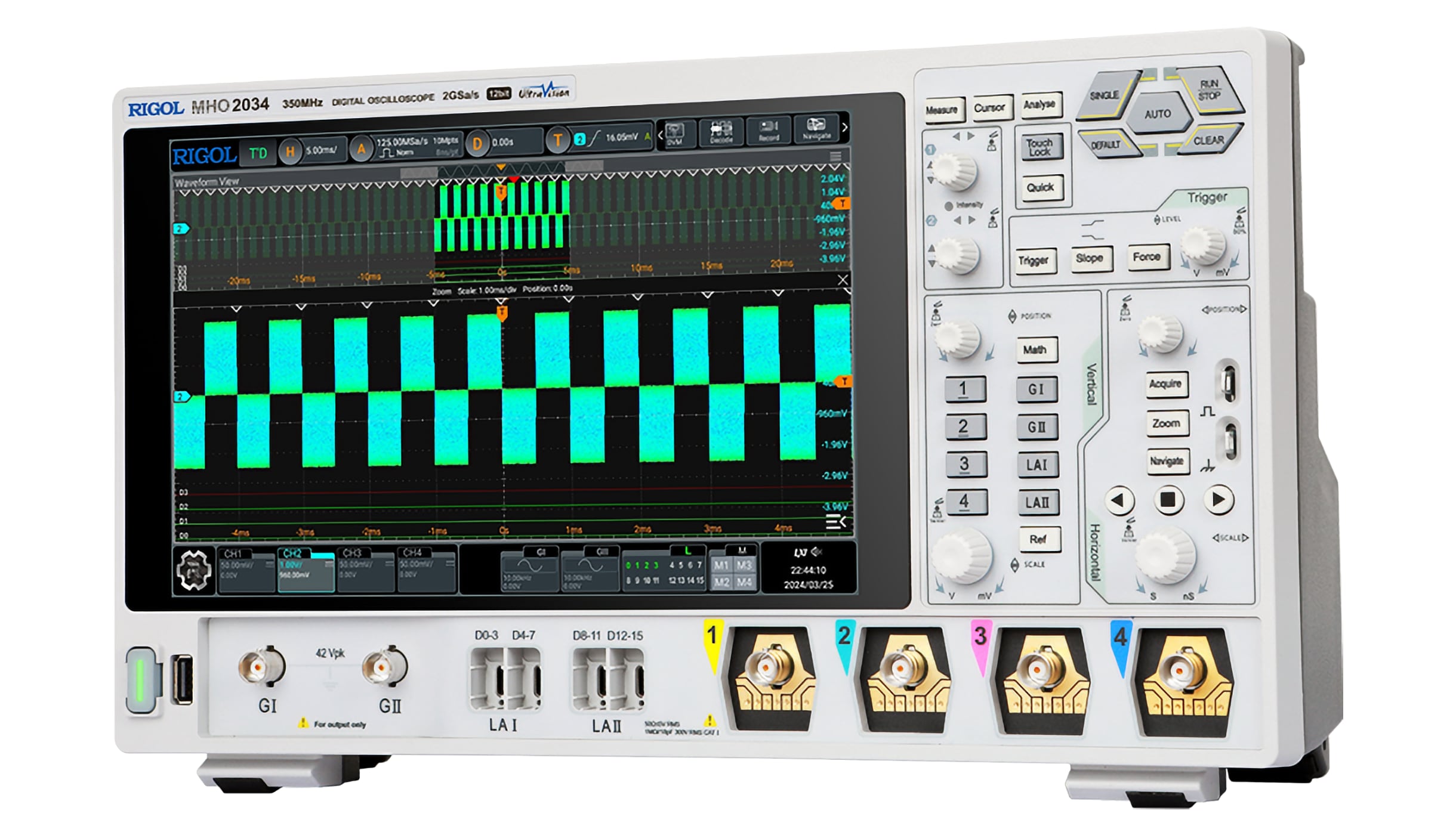

Presentazione degli oscilloscopi digitali ad alta risoluzione RIGOL serie MHO2000

La serie RIGOL MHO2000 è la nuova generazione di oscilloscopi digitali ad alta risoluzione basata sulla piattaforma Centaurus. Offre 12 bit di risoluzione (fino a 16 bit in modalità high-res), larghezza di banda fino a 350 MHz, 4 canali analogici, 16 digitali (con sonda opzionale), campionamento a 2 GSa/s, memoria fino a 500 Mpts: ideale per laboratorio e test in mobilità.

❮ ❯

Confronto dei modelli

Caratteristiche principali

• Risoluzione verticale 12 bit (fino a 16 bit in modalità high-res)
• Larghezza di banda: 200 MHz (MHO2024), 350 MHz (MHO2034)
• 4 canali analogici + 1 EXT, 16 canali digitali (con sonda opzionale)
• Campionamento: fino a 2 GSa/s
• Memoria: fino a 500 Mpts

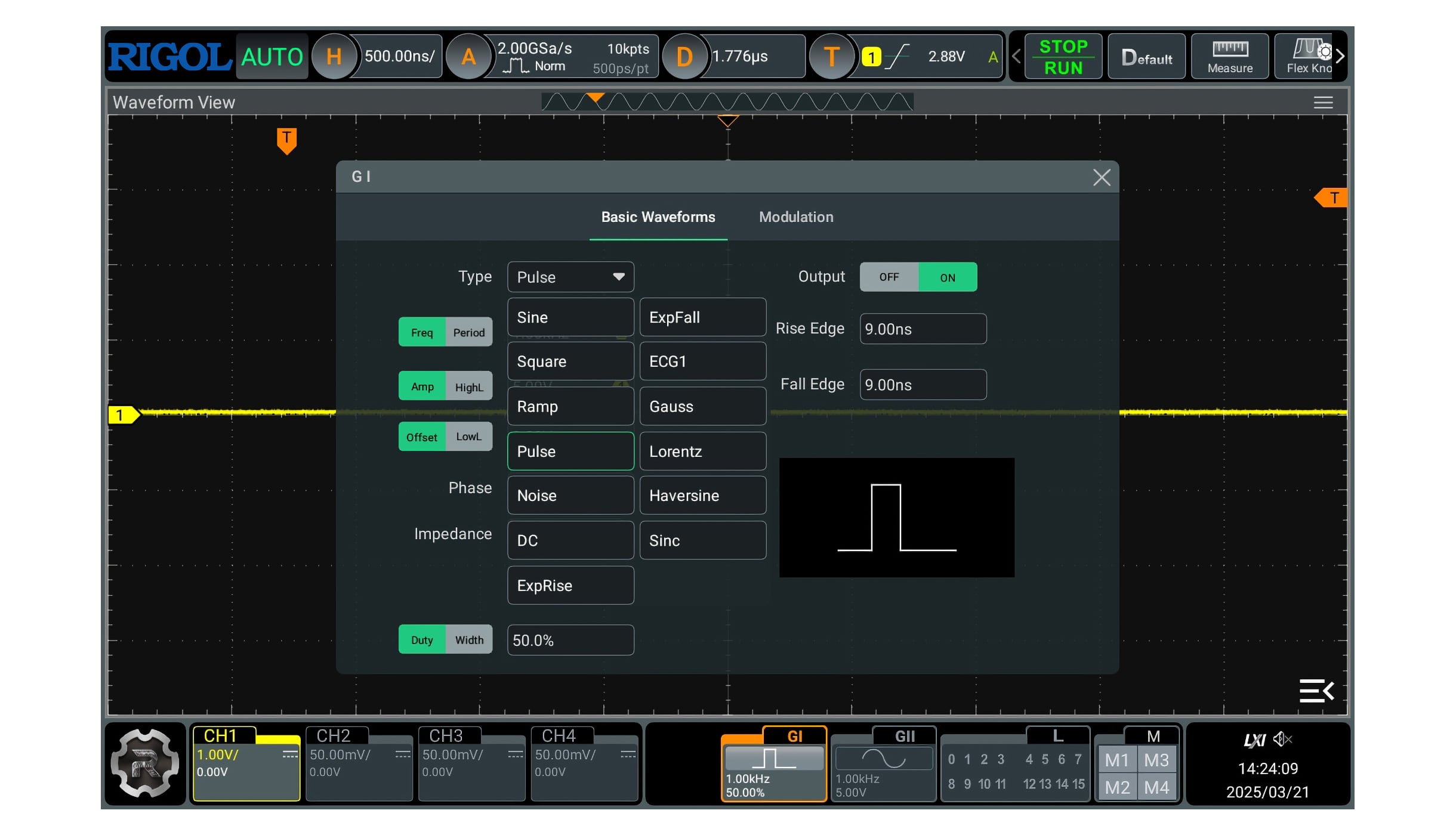

• Generatore di forme d’onda arbitrarie (2x 50 MHz, opzionale)
• Analisi di potenza (opzionale), istogramma, Bode plot, decodifica protocolli
• Schermo touch 10,1” 1280x800 pixel
• Schermo con intensità digitale a 256 livelli, tecnologia di fluorescenza digitale
• Fino a 1.000.000 wfms/s in modalità fast recording

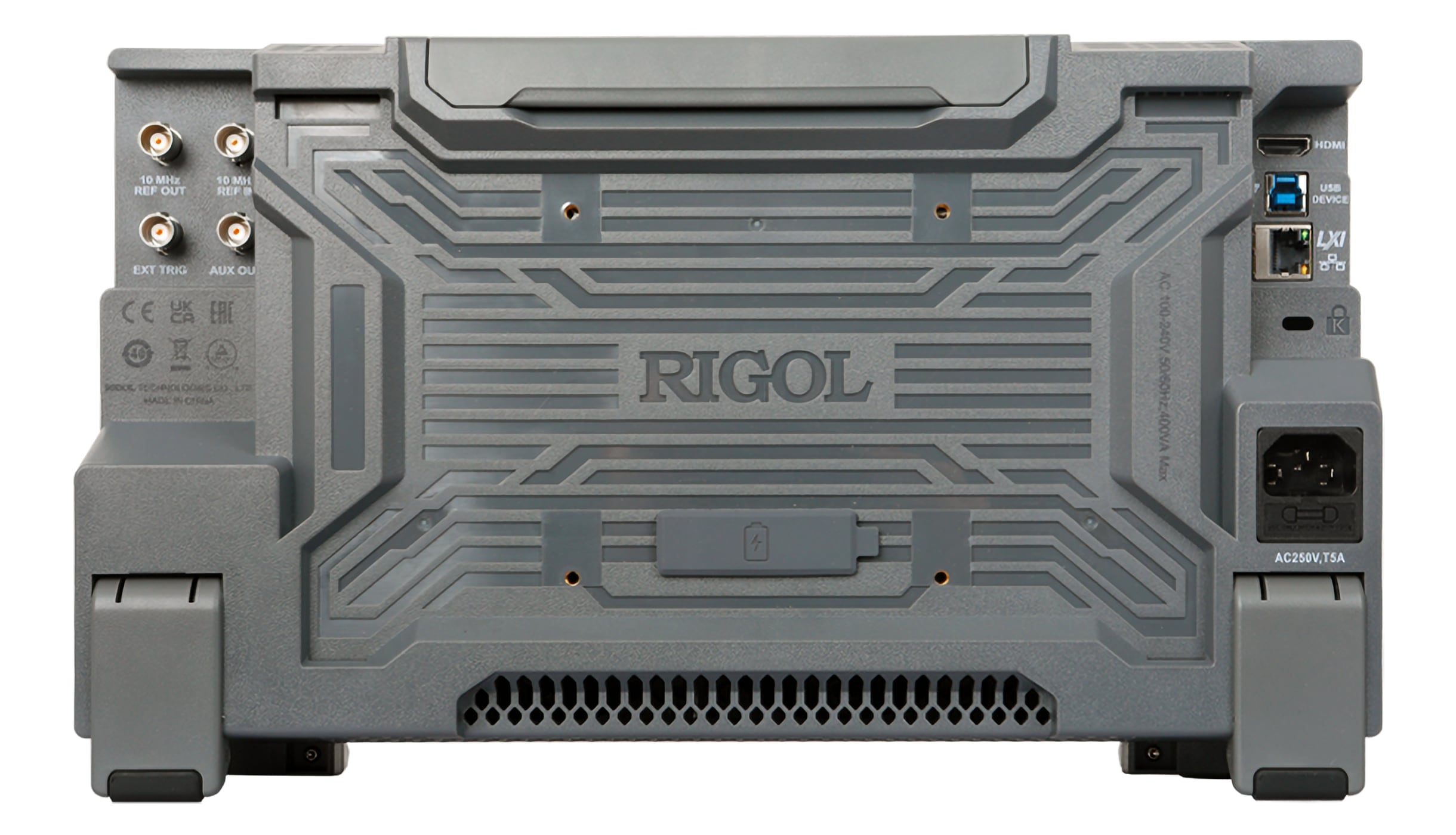

• Connettività: USB Host/Device, LAN, HDMI

Funzionalità avanzate

• Trigger avanzati: Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, Trigger specifici per bus seriali
• Decodifica e trigger bus: RS232/UART, I2C, SPI, CAN (standard), CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 (opzionali)

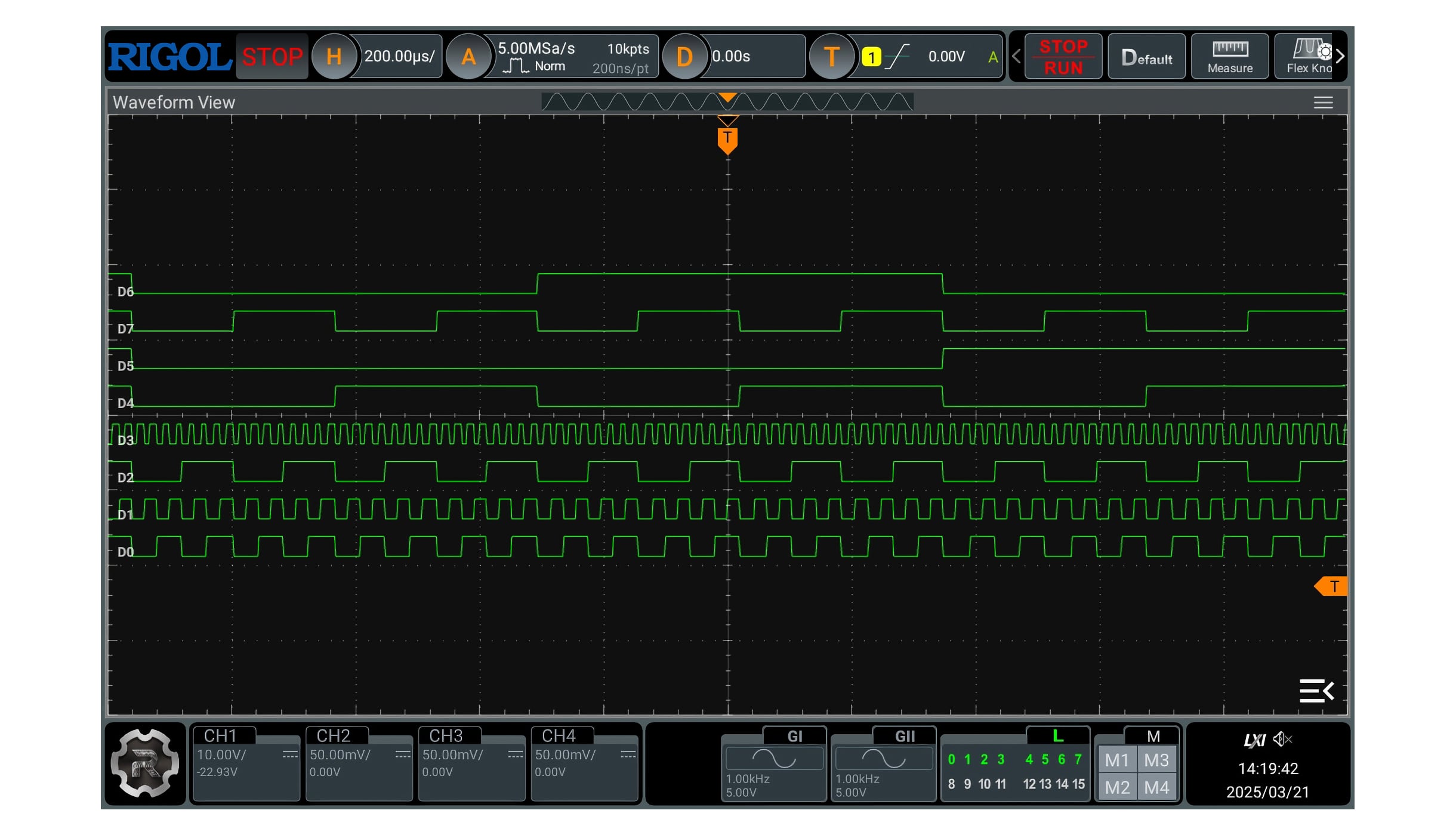

• Analisi digitale integrata: 16 canali digitali (con sonda opzionale)
• Analisi di potenza (opzione software)
• Bode plot (con AWG attivato)
• Registrazione segmentata fino a 500.000 frame
• Matematica avanzata: 4 funzioni simultanee, FFT, filtri, log, exp, abs e altre.
• Misure automatiche: 41 parametri, statistiche, cursori XY
• Funzione Pass/Fail con maschera hardware
• Contatore di frequenza 6 cifre, voltmetro digitale integrato

Opzioni software e bundle

• MHO2000-AWG – Generatore di forme d’onda arbitrarie (2x 50 MHz)
• MHO2000-PWRA – Analisi di potenza
• MHO2000-AUTOA – Trigger/decodifica bus automotive (CAN-FD, LIN)
• MHO2000-AEROA – Trigger/decodifica bus avionici (MIL-STD-1553)
• MHO2000-FLEXA – Trigger/decodifica FlexRay
• MHO2000-AUDIOA – Trigger/decodifica bus audio (I2S)
• MHO2000-BND – Bundle di opzioni che include: AUTOA, AEROA, FLEXA, AUDIOA, PWRA, AWG

Accessori e sonde compatibili

• PVP2350 – Sonda passiva 350 MHz (inclusa)

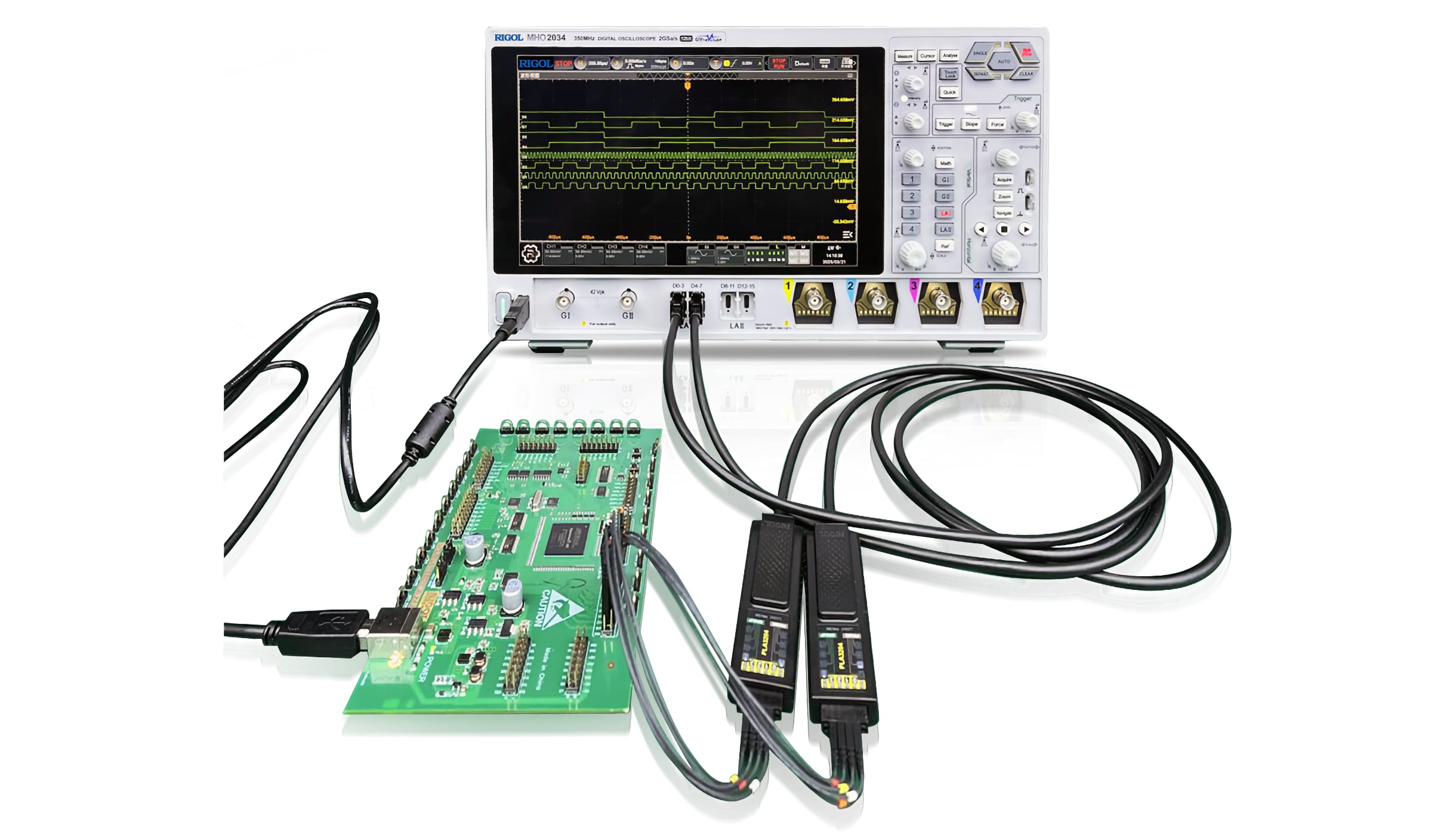

• PLA3204 – Sonda logica a 16 canali (opzionale)
• PIA1000 – Sonda isolata in fibra ottica (opzionale)
• Sonde differenziali, ad alta tensione, di corrente: compatibilità totale con la gamma RIGOL (RP3500A, RP1300H, PHA1150, RP7150 e altre.)

Dotazione standard

• Oscilloscopio MHO2024 o MHO2034
• 4 sonde passive PVP2350
• Alimentatore di rete
• Cavo USB
• Manuale rapido
