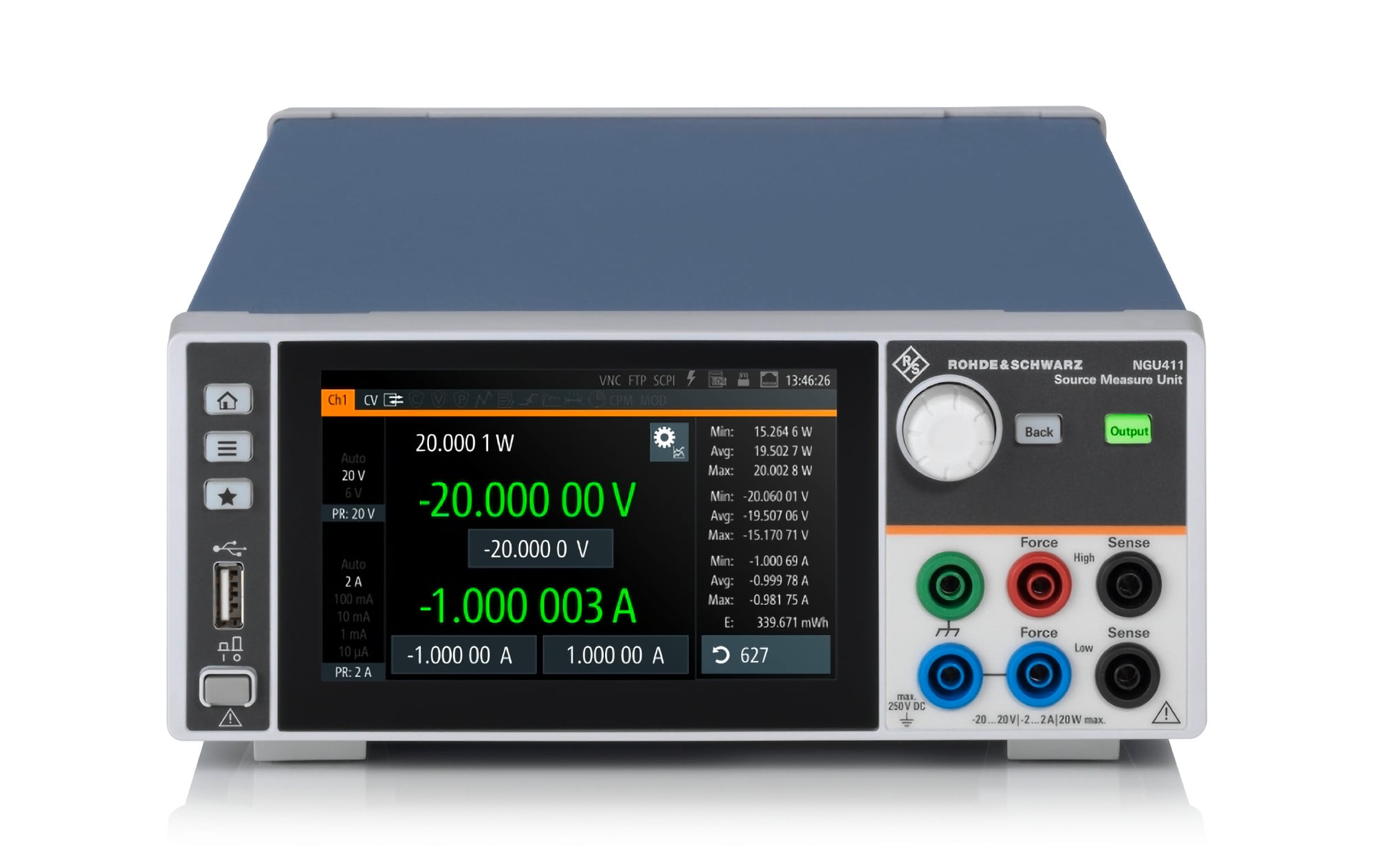

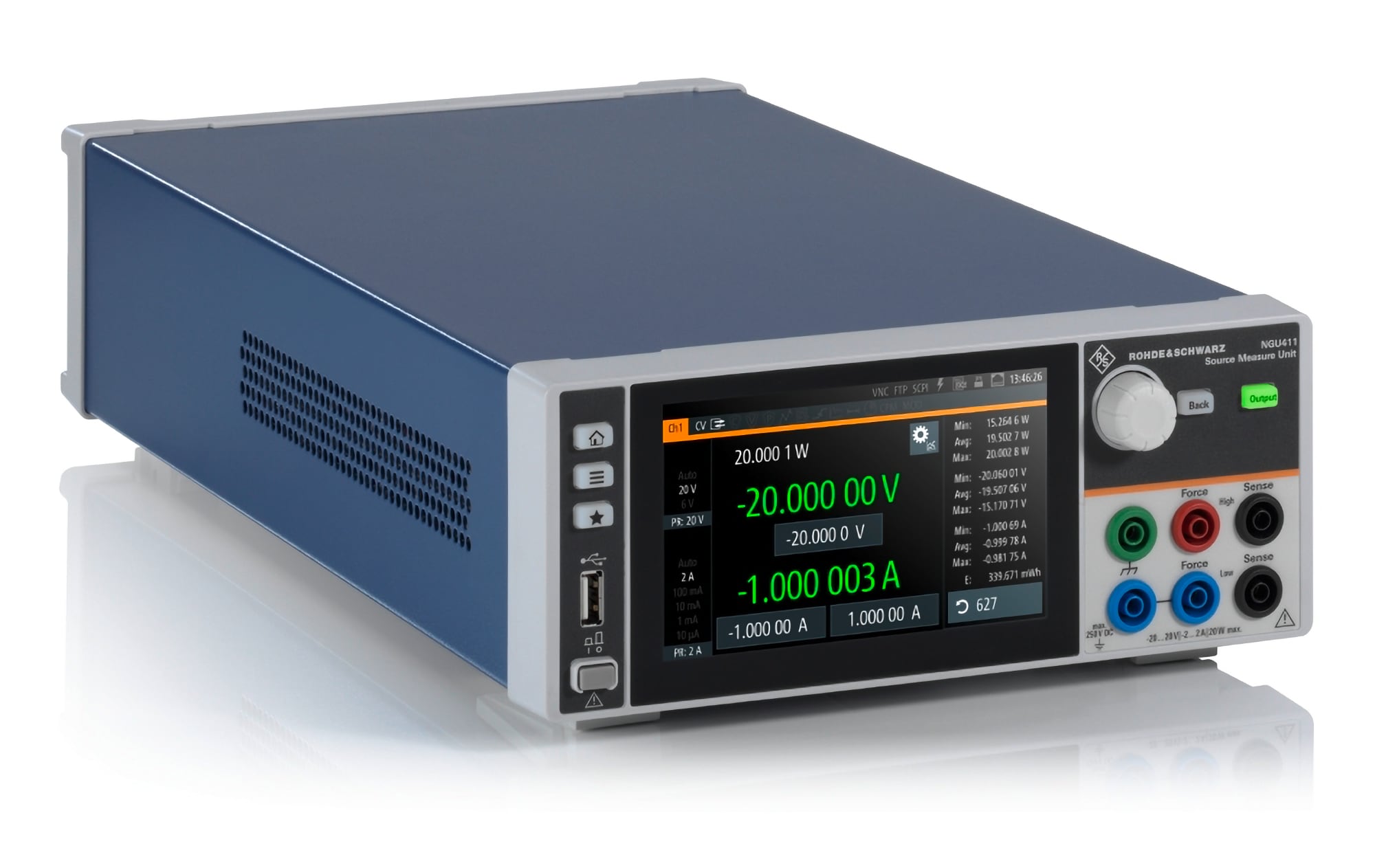

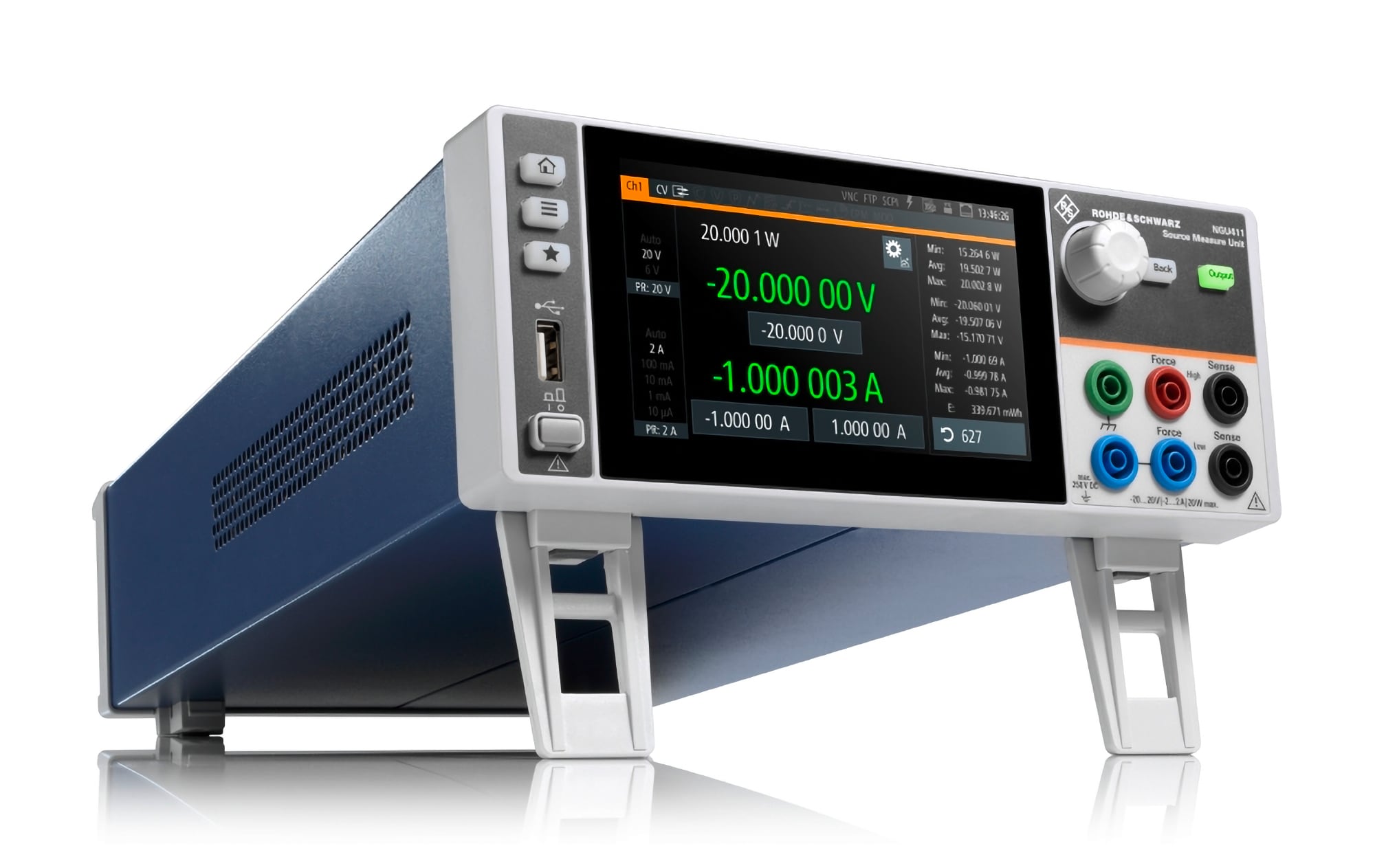

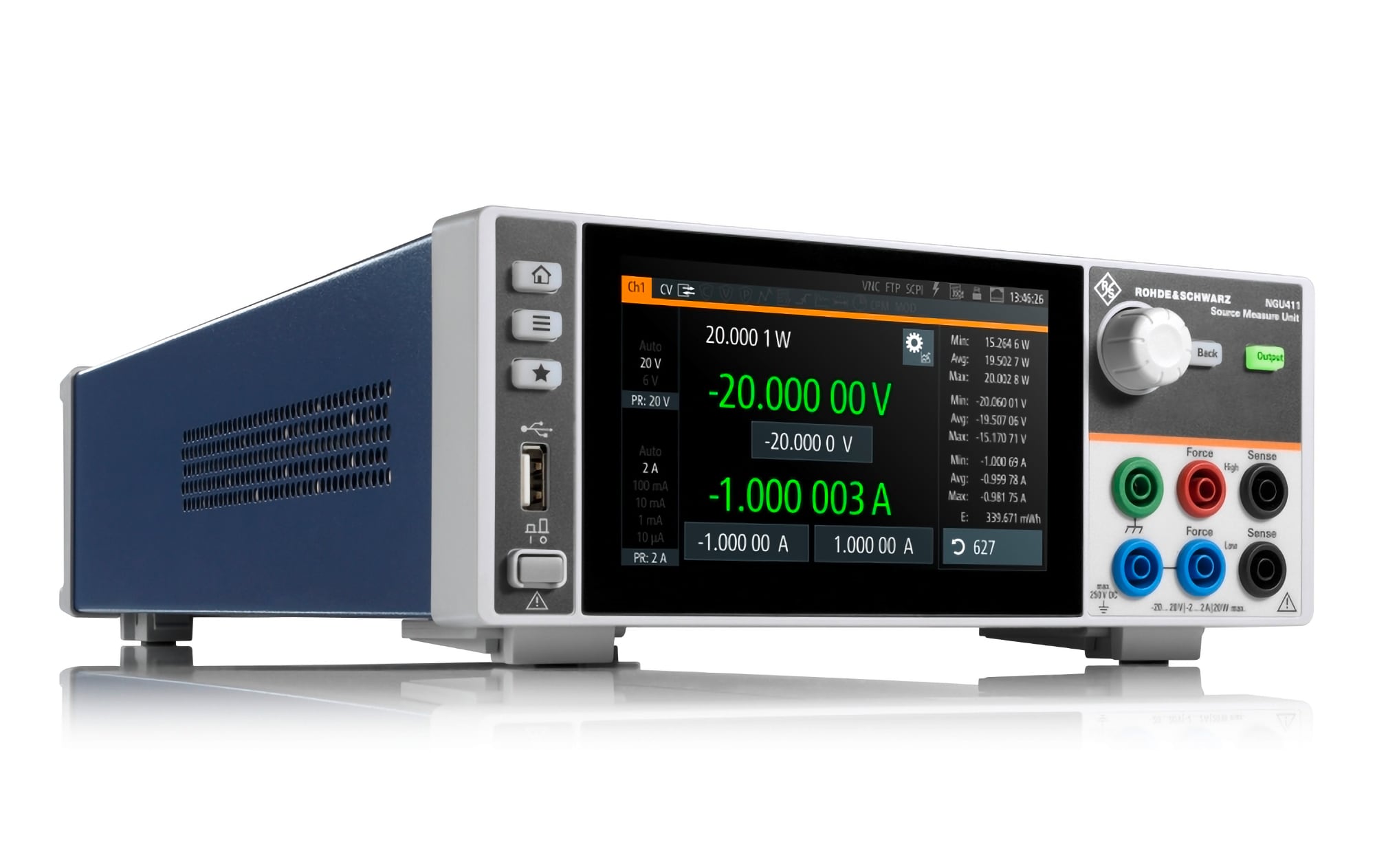

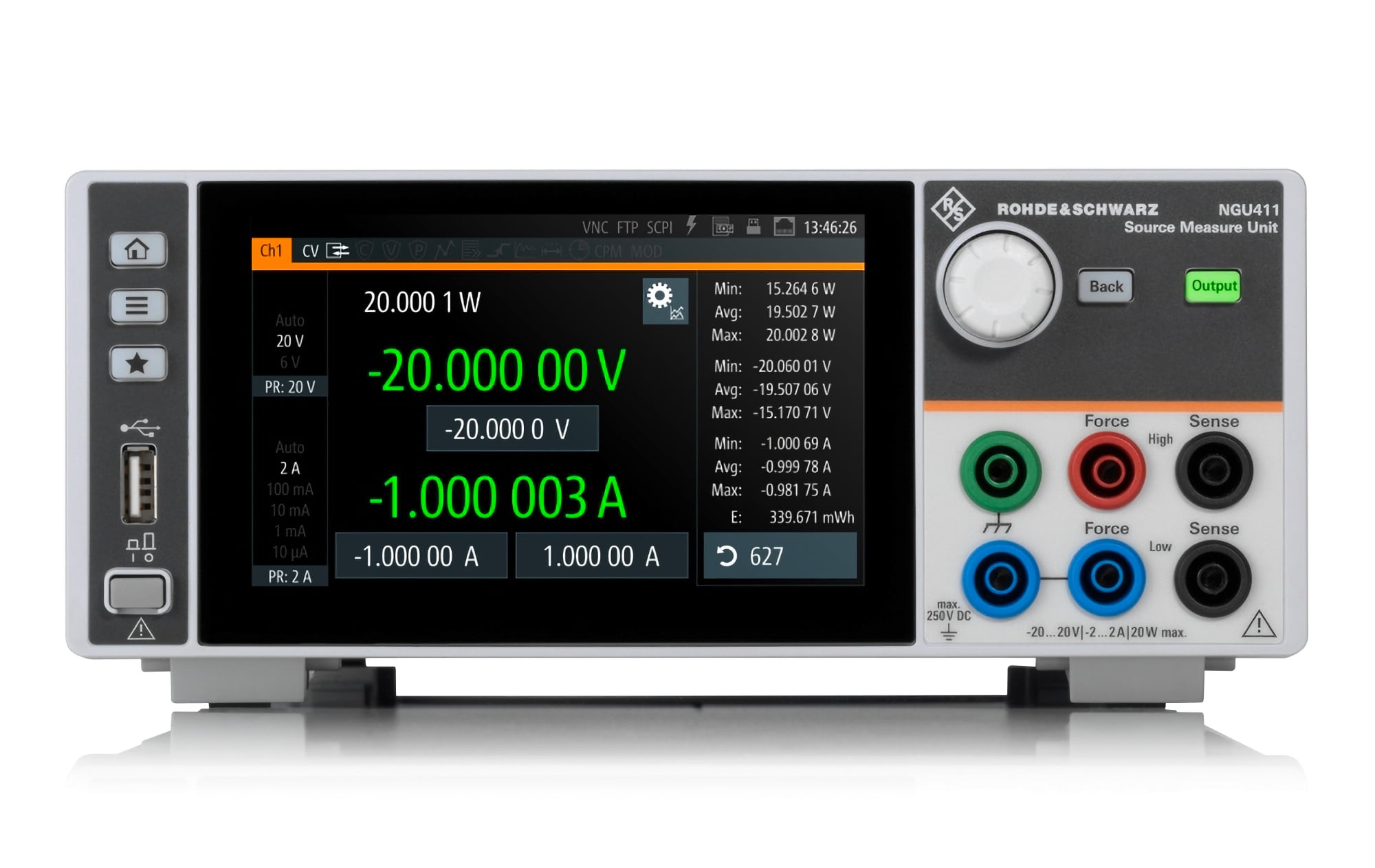

Presentazione Rohde & Schwarz NGU411, nuovo modello della serie NGU

Grazie alla precisione estremamente elevata e al rapido tempo di recupero del carico, le unità di misura di sorgente (SMU) NGU di Rohde & Schwarz sono perfette per le applicazioni più complesse. Uno speciale design dell'amperometro è utilizzato per misurare con precisione gli scarichi di corrente da nA ad A in un'unica passata, senza bisogno di effettuare più sweep di misura. I brevi tempi di recupero degli strumenti consentono di gestire le rapide variazioni di carico che si verificano, ad esempio, quando i dispositivi di comunicazione mobile passano dalla modalità di sospensione a quella di trasmissione. Grazie all'acquisizione dei dati ad alta velocità, ogni dettaglio viene rilevato con una risoluzione di 2 μs. Le unità di misura sorgente NGU di Rohde & Schwarz sono dotate di un'architettura a due o quattro quadranti, che consente loro di funzionare sia come sorgente che come sink per simulare batterie e carichi.

Il Rohde & Schwarz NGU201 a due quadranti e il Rohde & Schwarz NGU4xx a quattro quadranti forniscono rispettivamente fino a 60 W di potenza di uscita e di caduta. I canali sono flottanti, isolati galvanicamente e protetti da sovraccarichi e cortocircuiti.
Con sei campi di misura (Rohde & Schwarz NGU411: cinque campi) per la corrente e una risoluzione fino a 6 ½ cifre per la misurazione di tensione, corrente e potenza, le unità di misura di sorgente Rohde & Schwarz NGU sono perfette per la caratterizzazione di dispositivi che lavorano con un consumo di energia estremamente basso fino a correnti elevate nella gamma degli ampere. L'uso di amperometri con tecnologia di amplificazione a retroazione aumenta l'accuratezza e amplia la sensibilità fino alla gamma dei nA.

Con una velocità di acquisizione fino a 500.000 campioni al secondo, è possibile catturare anche variazioni estremamente rapide di tensione o corrente.
Gli strumenti offrono un tempo di recupero del carico rapido, pari a <30µs, unito a un overshoot minimo anche durante un cambio di carico impegnativo. Il design lineare degli stadi di uscita consente alle unità di misura sorgente NGU di Rohde & Schwarz di funzionare come sorgente e sink con un'ondulazione e un rumore residui minimi. L'unità di misura sorgente a due quadranti NGU201 di Rohde & Schwarz fa parte della famiglia di strumenti di test per le comunicazioni wireless, progettati principalmente per alimentare i dispositivi in prova con correnti di riposo estremamente basse, come i dispositivi a bassa energia Bluetooth®.

Grazie all'impedenza di uscita regolabile e alla rapida regolazione dell'impedenza, è ideale per l'alimentazione di dispositivi alimentati a batteria. La funzione opzionale di simulazione della batteria fornisce condizioni di prova che imitano l'uso di una batteria reale. L'ingresso opzionale per il voltmetro rende superfluo un multimetro digitale aggiuntivo in molte applicazioni.

Le unità di misura di sorgente a quattro quadranti NGU401 / NGU411 di Rohde & Schwarz sono gli specialisti dei test sui semiconduttori per applicazioni generiche che abbracciano diversi settori e diversi dispositivi in prova. Possono fungere da alimentazione bipolare o da carico elettronico bipolare. Le unità sono dotate di un ingresso di modulazione per collegare, ad esempio, un generatore arbitrario, consentendo allo strumento di funzionare anche da sorgente AC.
