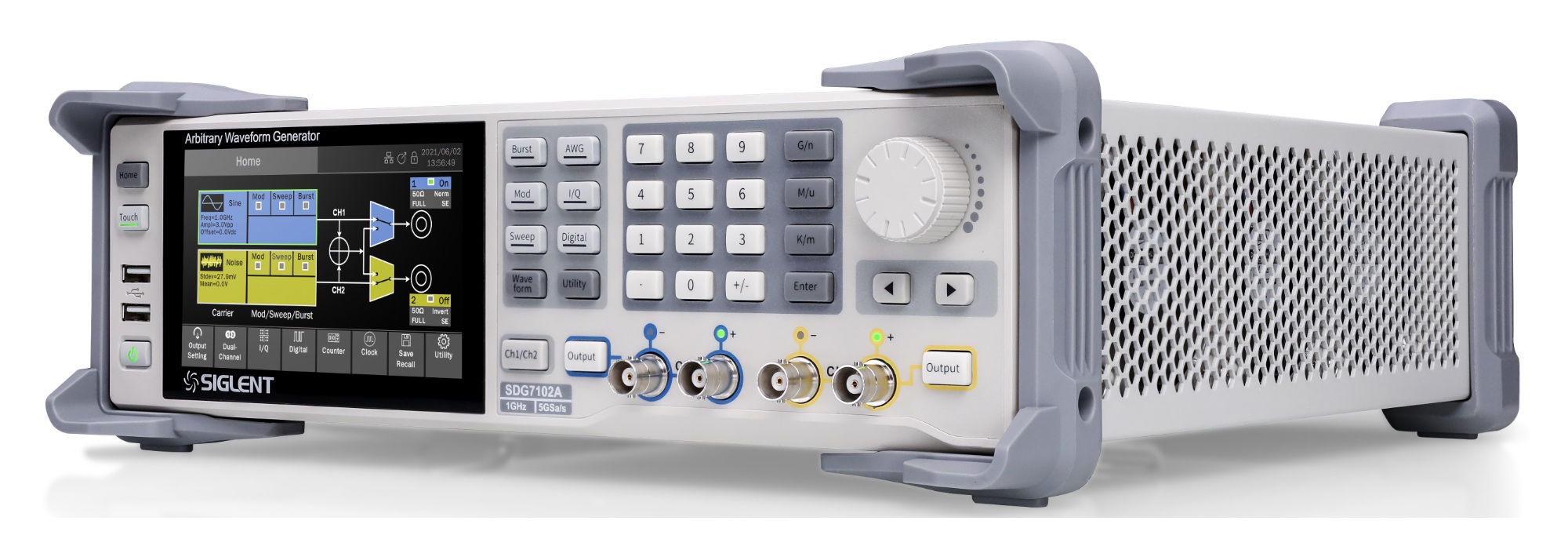

SIGLENT SDG7000A Serie di generatori di forme d'onda arbitrarie

Panoramica del Prodotto
La serie SIGLENT SDG7000A è una famiglia di generatori di forme d'onda arbitrarie a doppio canale che offre una larghezza di banda fino a 1 GHz, una frequenza di campionamento massima di 5 GSa/s e una risoluzione verticale di 14 bit. Può generare forme d'onda arbitrarie punto per punto con una frequenza di campionamento massima di 2,5 GSa/s e un segnale vettoriale con un massimo di 500 MS/s.
Ha anche la capacità di generare una varietà di segnali come onde continue, impulsi, rumore , pattern PRBS e un bus digitale a 16 bit. Supporta la generazione di segnali complessi come modulazione, sweeping, bursting e copying/coupling/tracking a doppio canale e superposition. Le uscite sono differenziali/single-ended e supportano un intervallo di uscita massimo di ± 24 V. Lo strumento può garantire un'ampia ampiezza ad alta frequenza che elimina la necessità di un amplificatore di potenza esterno in alcune applicazioni e soddisfa una gamma più ampia di requisiti.






































❮ ❯

Caratteristiche principali:
■ Uscita differenziale/single-ended a doppio canale, uscita bus digitale LVDS/LVTTL a 16 bit
■ Sistema di campionamento ad alte prestazioni con frequenza di campionamento 5GSa/s e risoluzione verticale a 14 bit
■ Larghezza di banda massima di 1 GHz
■ Generazione di forme d'onda arbitrarie con frequenze di campionamento di 0,01 Sa/s ~ 2,5 GSa/s, con una profondità di memoria massima di 512 Mpts e funzioni di modifica/riproduzione del segmento
■ Genera segnali vettoriali con symbol rate fino a 500 MS/s
■ Genera impulsi a basso jitter con una larghezza di impulso minima di 1 ns e un fronte minimo di 500 ps
■ Larghezza di banda fino a 1 GHz di rumore gaussiano bianco e larghezza di banda regolabile
■ Supporta PRBS fino a 312,5 Mbps
■ Il bus digitale può emettere segnali digitali fino a 1 Gbps
■ Supporta modulazione analogica/digitale, sweeping e bursting
■ Funzioni avanzate del funzionamento a doppio canale: tracciamento, accoppiamento e copia tra i canali; Funzione di sovrapposizione a doppio canale; Supporta la modulazione reciproca tra i canali
■ L'uscita analogica a 24 Vpp è sovrapposta con un offset di ± 12 V cc per fornire un intervallo di uscita massimo di ± 24 V (48 V)
■ Contatore di frequenza ad alta precisione

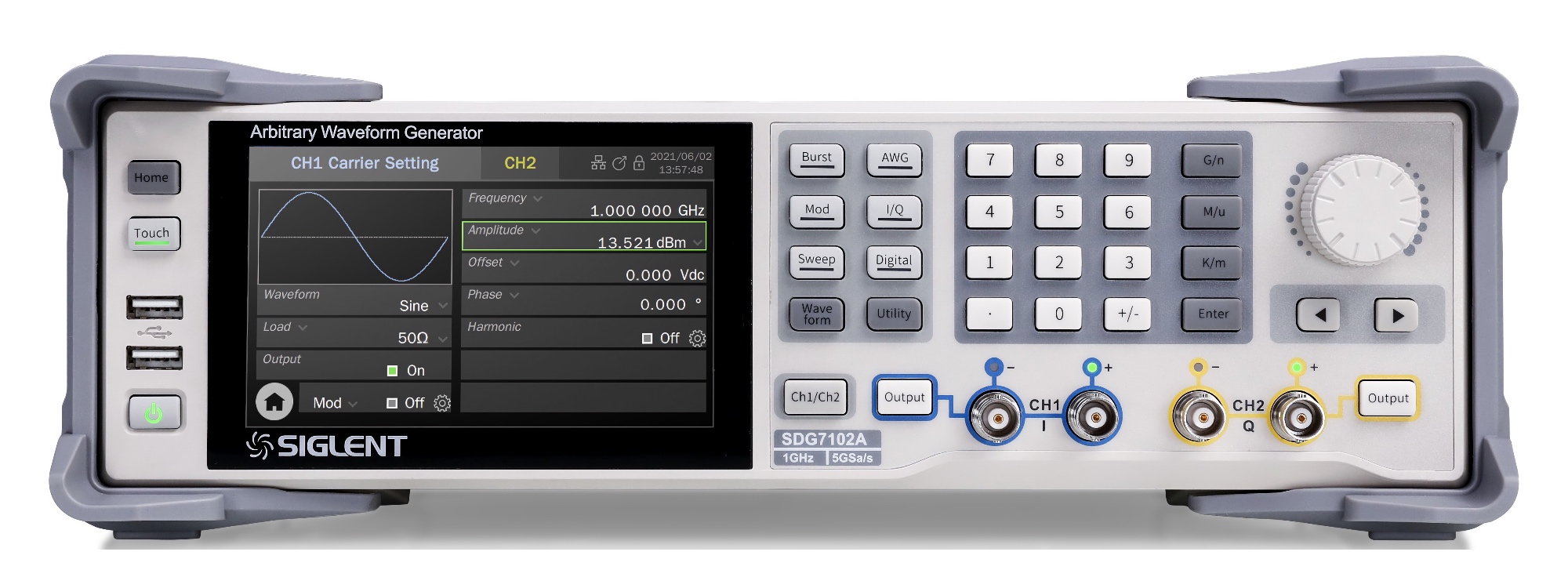

■ Touch screen capacitivo da 5" con risoluzione 800x480; Supporta il funzionamento esterno del mouse e della tastiera; Supporta la funzionalità WebServer per il controllo remoto

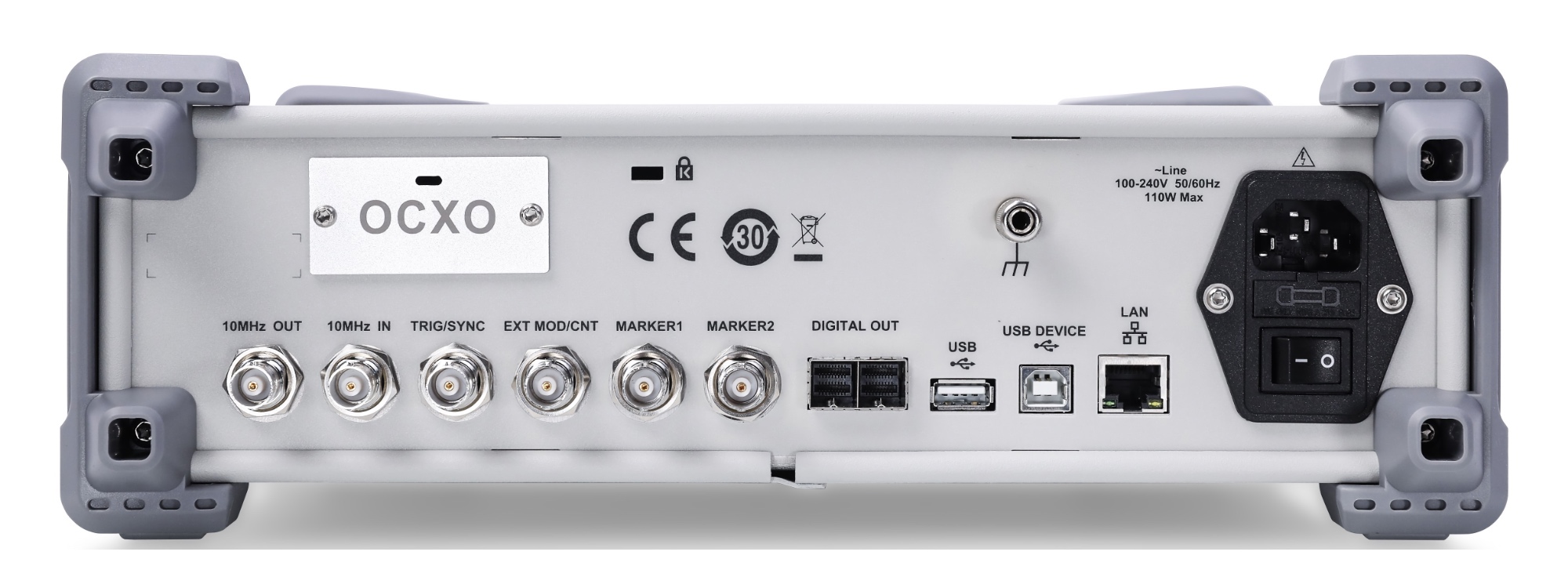

■ Supporta più interfacce: 10MHz In, 10MHz Out, Trigger In/Out, Markers ecc
■ Supporta il comando SCPI per una facile integrazione nei sistemi di test

Modelli e specifiche chiave


Caratteristiche

Generatore di forme d'onda multifunzionale


La serie SDG7000A integra molteplici funzioni di generatore di forme d'onda da DC a onde continue fino a 1 GHz, che possono sostituire i generatori di segnali RF in alcune applicazioni. Adotta la tecnologia di generazione della forma d'onda arbitraria punto per punto TrueArb di Siglent, che consente frequenze di campionamento in uscita regolabili dall'utente da 0,01 Sa/s a 2,5 GSa/s con eccellenti prestazioni di jitter e la generazione di segnali vettoriali I/Q con una larghezza di banda massima impostabile maggiore di 500 MHz. Utilizzando i vantaggi dell'architettura EasyPulse di Siglent, è possibile generare un impulso a basso jitter con una larghezza di impulso minima di 1 ns. L'SDG7000A dispone anche di un'uscita di rumore gaussiano con larghezza di banda regolabile, generazione di codice pseudo casuale, 16 canali opzionali di uscita del segnale digitale per sintetizzare le comunicazioni digitali e molto altro.



Uscita ad ampia gamma di ampiezza

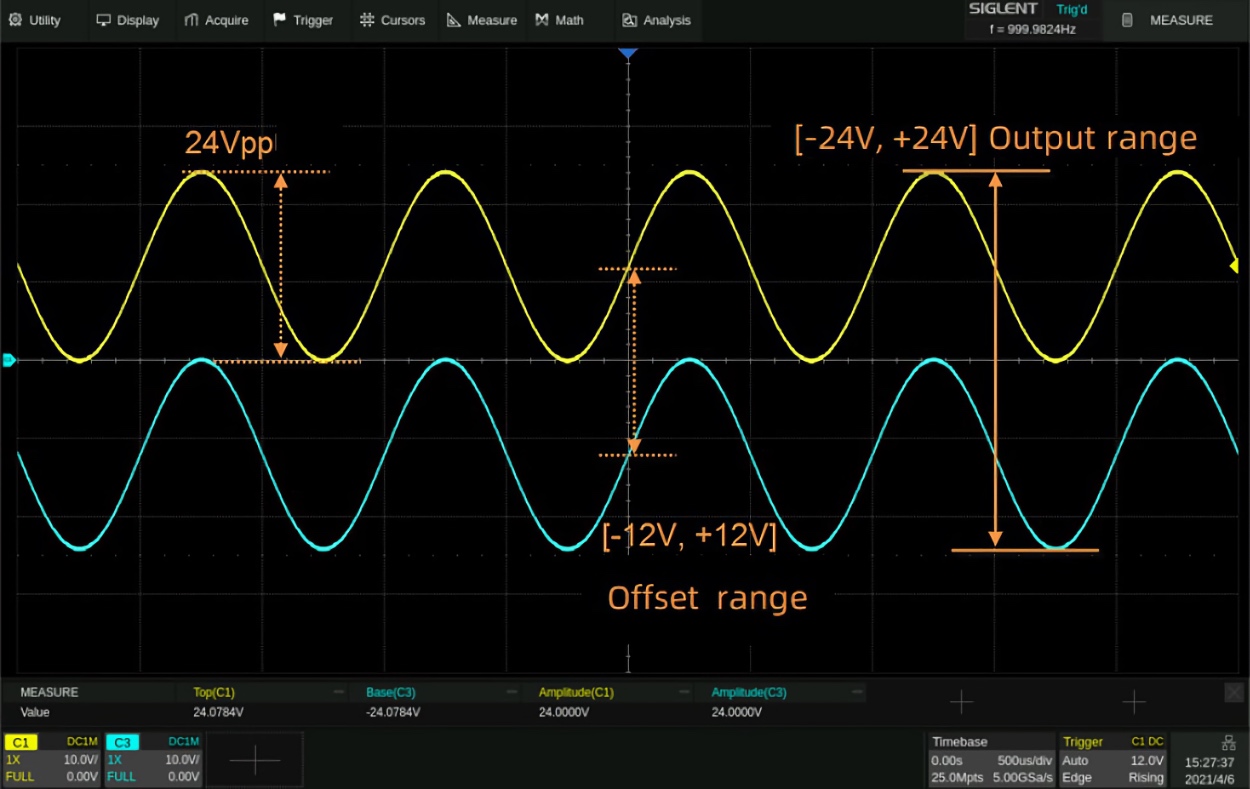

Uscita analogica a 24 Vpp sovrapposta con offset di ±12 Vdc, che fornisce un range di uscita massimo di ± 24 V (48 V).

Eccellente generazione di forme d'onda arbitrarie

La Modalità AFG utilizza la tradizionale tecnologia DDS per generare forme d'onda arbitrarie.
La Modalità AWG utilizza l'innovativa tecnologia TrueArb, con una frequenza di campionamento regolabile da 0,01 Sa/s~ 2,5 GSa/s e jitter inferiore a 20 ps. Non solo ha tutti i vantaggi della tradizionale tecnologia DDS, ma supera anche i suoi difetti intrinseci di jitter e distorsione. La piattaforma flessibile fornisce anche metodi di interpolazione zero order, linear e sinc per una maggiore flessibilità durante la creazione di forme d'onda complesse.

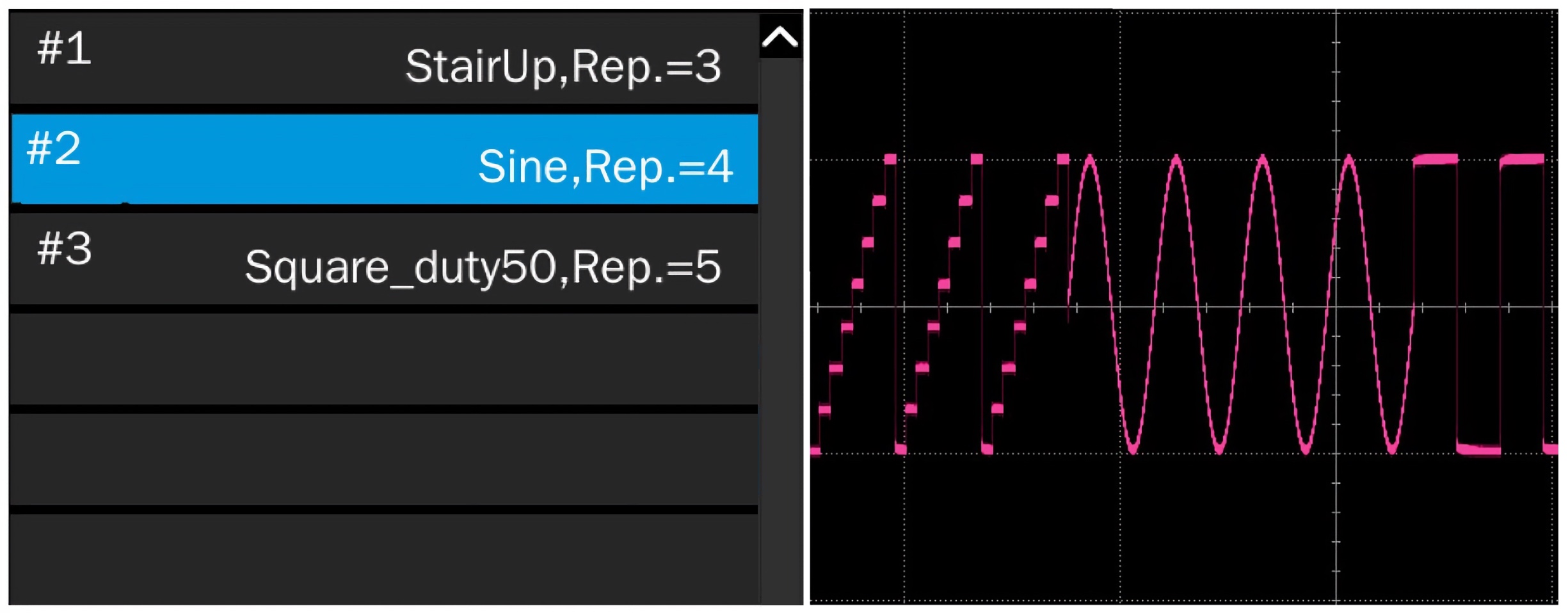

Modifica e riproduzione della sequenza L'SDG7000A supporta fino a 1024 segmenti d'onda arbitrari, ognuno dei quali può essere impostato con un massimo di 65535 ripetizioni. Quando si passa da un segmento all'altro, l'uscita si sposta senza interruzioni dall'ultimo punto del segmento precedente al primo punto del segmento successivo senza generare un livello di inattività. È adatto per applicazioni con requisiti elevati per la commutazione della forma d'onda.

EasyWaveX supporta ampie funzioni di modifica delle onde arbitrarie tra cui il disegno manuale, lineare, di coordinate ed equazioni che facilitano la generazione rapida delle forme d'onda richieste. Il software di editing EasyWaveX è integrato nell'SDG7000A e può anche essere installato in un computer, interagendo con l'SDG7000A tramite interfacce USB o LAN.

Impulso a basso jitter ad alta velocità


Basso jitter Quando una forma d'onda Quadrata/Impulsa viene generata dal DDS tradizionale, può esserci un jitter aggiuntivo se la frequenza di campionamento non è un multiplo intero della frequenza di uscita. La tecnologia EasyPulse supera con successo questa debolezza nei progetti DDS e aiuta a produrre forme d'onda Square/Pulse a basso jitter.

Alta velocità La durata minima dell'impulso di 1 ns può essere generata a qualsiasi frequenza. L'ampiezza dell'impulso può essere regolata con precisione a passi di 10 ps.

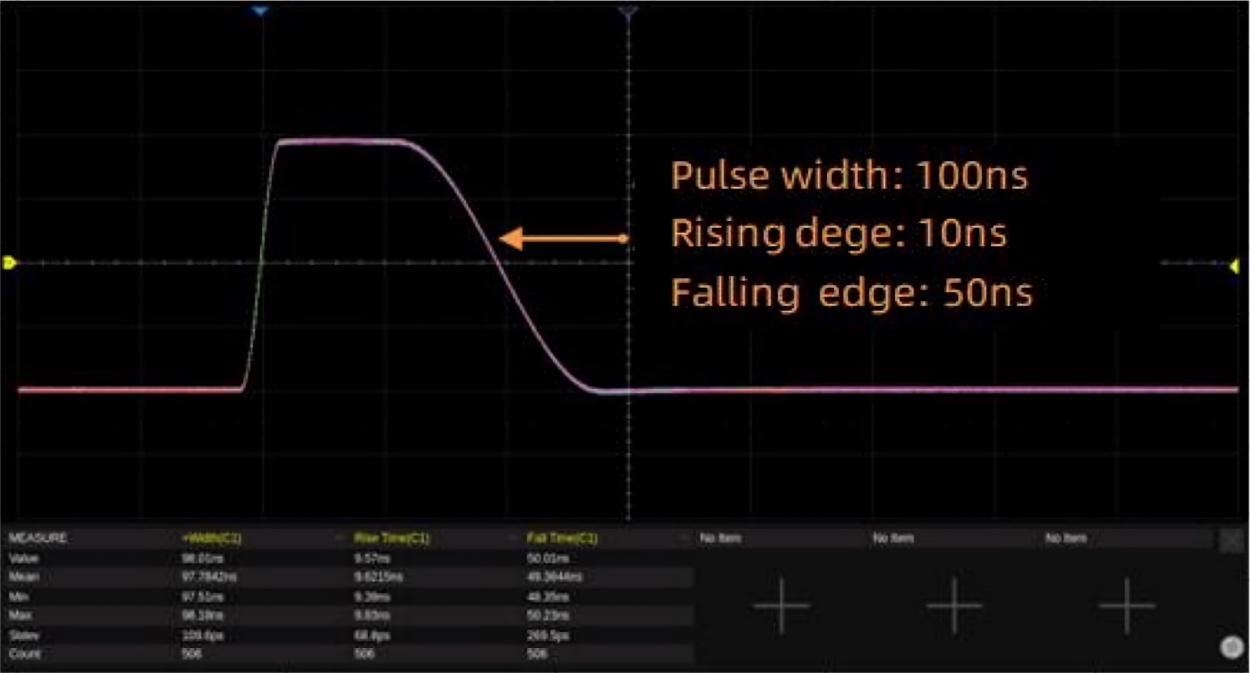

Bordo flessibile Risoluzione del passo fine regolabile a 100 ps. Il fronte minimo è di 500 ps e può essere generato a qualsiasi frequenza. Il fronte di salita/discesa può essere impostato rispettivamente e può essere utilizzato per generare impulsi asimmetrici.

Uscita segnale vettoriale (opzionale)

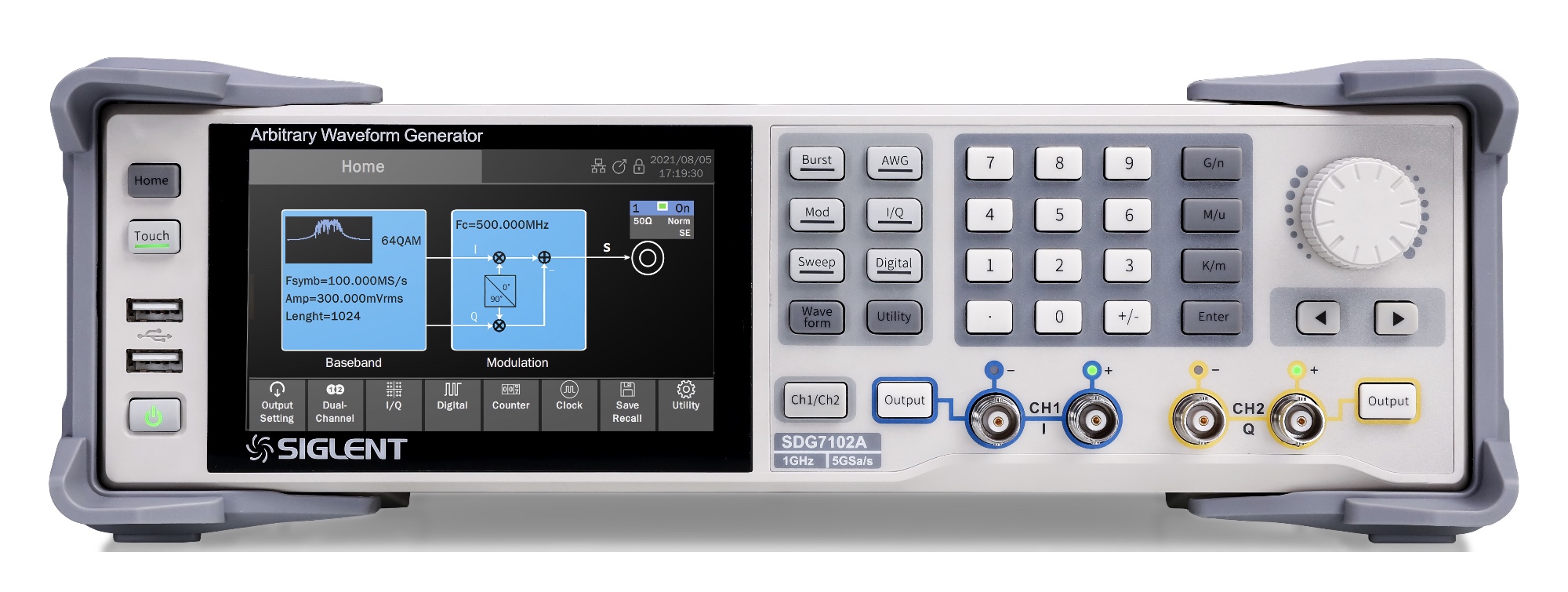

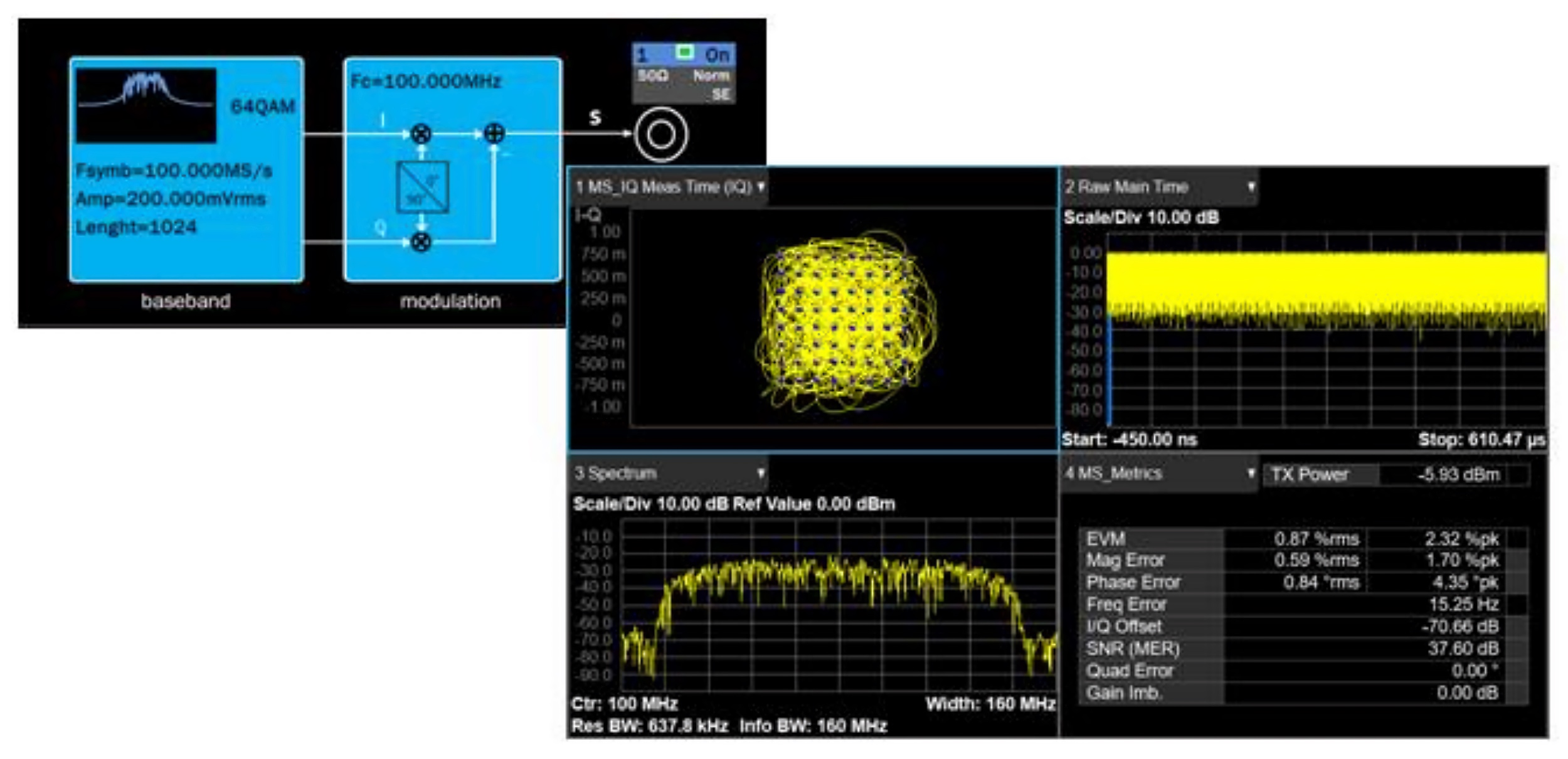

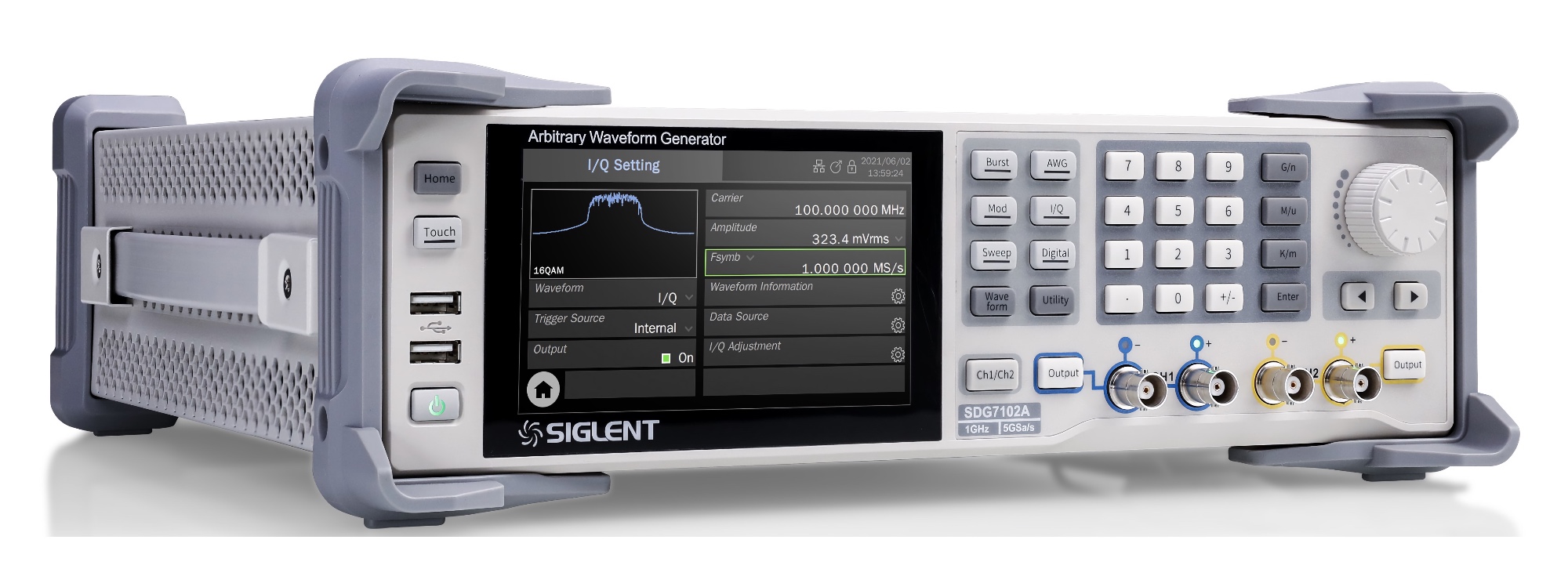

L'SDG7000A può generare tipi di modulazione comuni di segnali IQ, come ASK, FSK, PSK, QAM. Con l'innovativa tecnologia di ricampionamento, è possibile ottenere eccellenti prestazioni EVM a qualsiasi velocità di simbolo compresa tra 250 S/s ~ 500 MS/s. Il modulatore digitale in quadratura integrato può modulare la portante del segnale IQ a qualsiasi frequenza compresa tra 0 Hz e 1 GHz. Il software EasyIQ può essere utilizzato per generare e modificare vari tipi di segnali IQ.

Generatore di segnali complessi

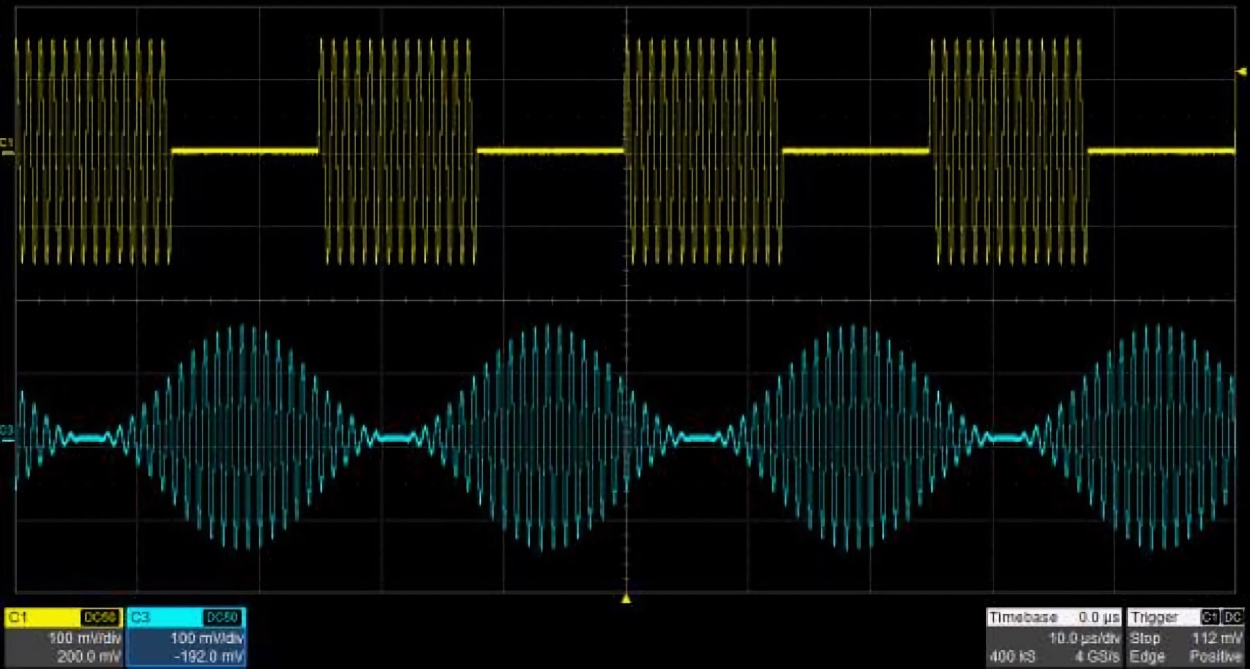

Modulazione È supportata una varietà di modalità di modulazione analogica e digitale come AM, FM, PM, FSK, ASK, PSK, DSB-SC e PWM. Ci sono tre sorgenti di modulazione: Interna, Esterna e Canale.

Sweep e Burst Sweep supporta le modalità "Line" e "Log", mentre Burst abilita le modalità "NCycle" e "Gated". Sia Sweep che Burst supportano le sorgenti di trigger: interna, esterna e manuale.

Funzione armoniche Offre la possibilità di aggiungere elementi di ordine superiore al tuo segnale.

Uscita digitale a 16 canali (opzionale)

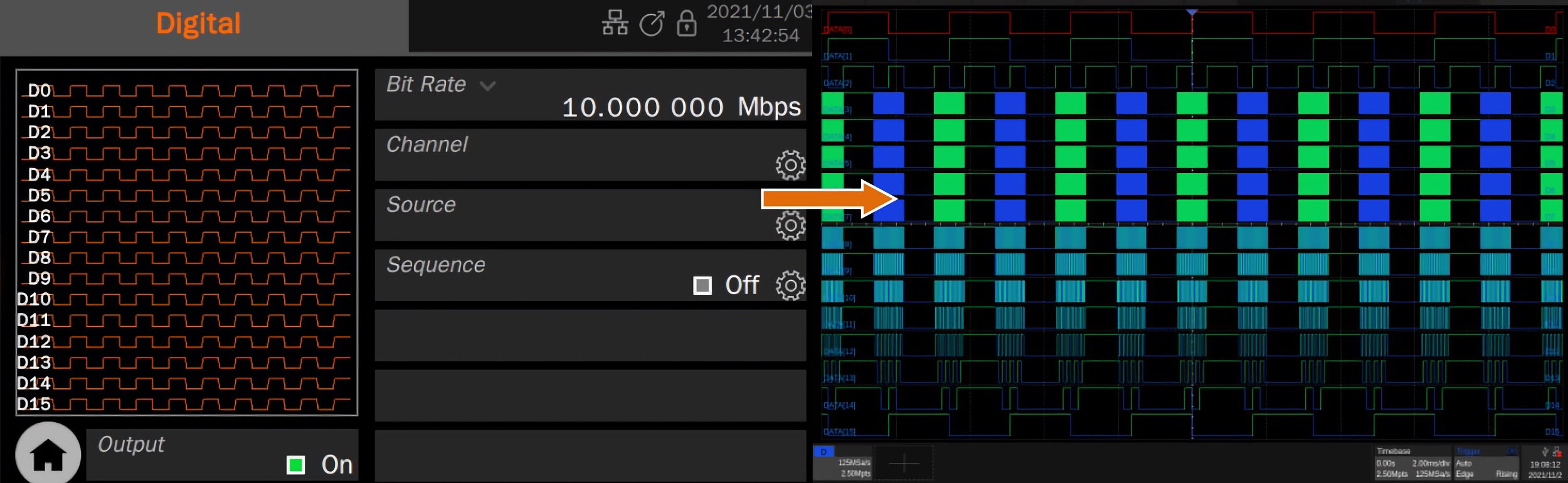

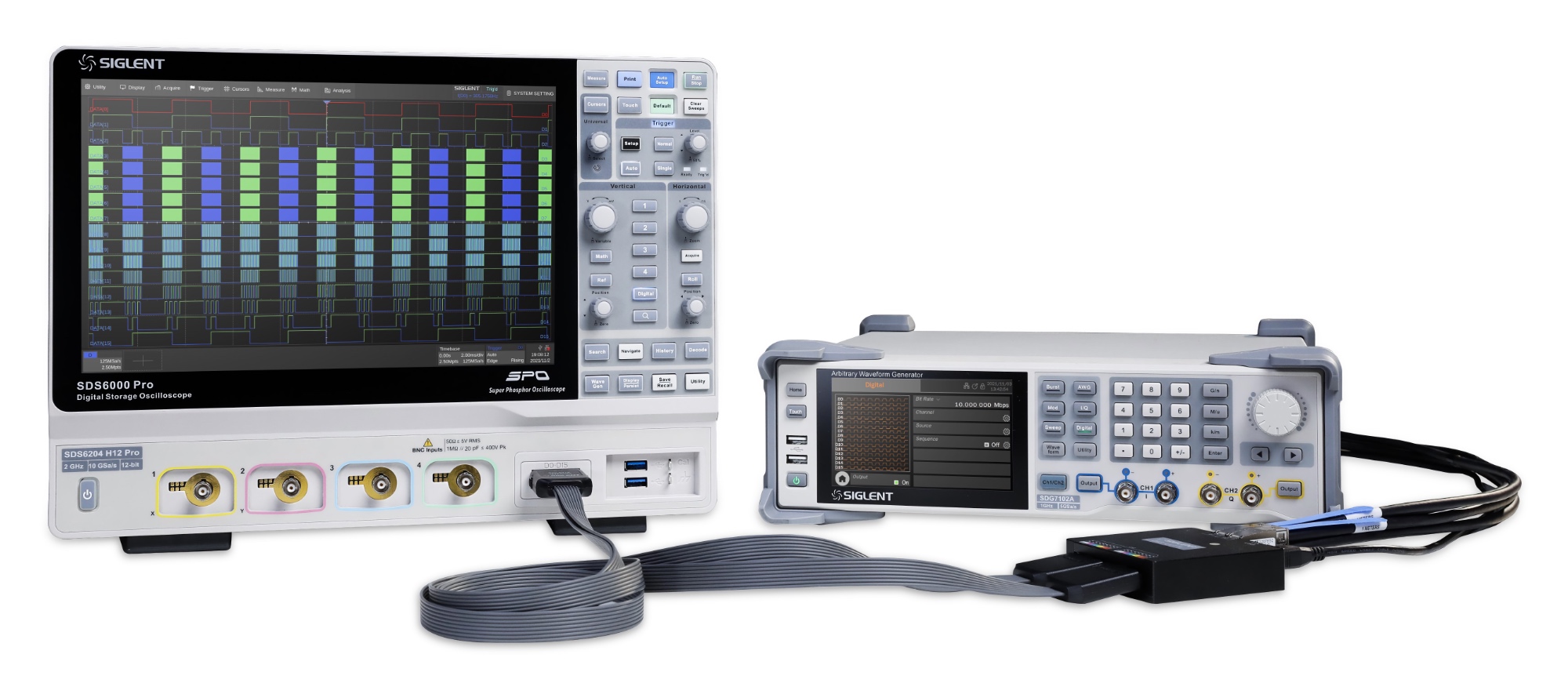

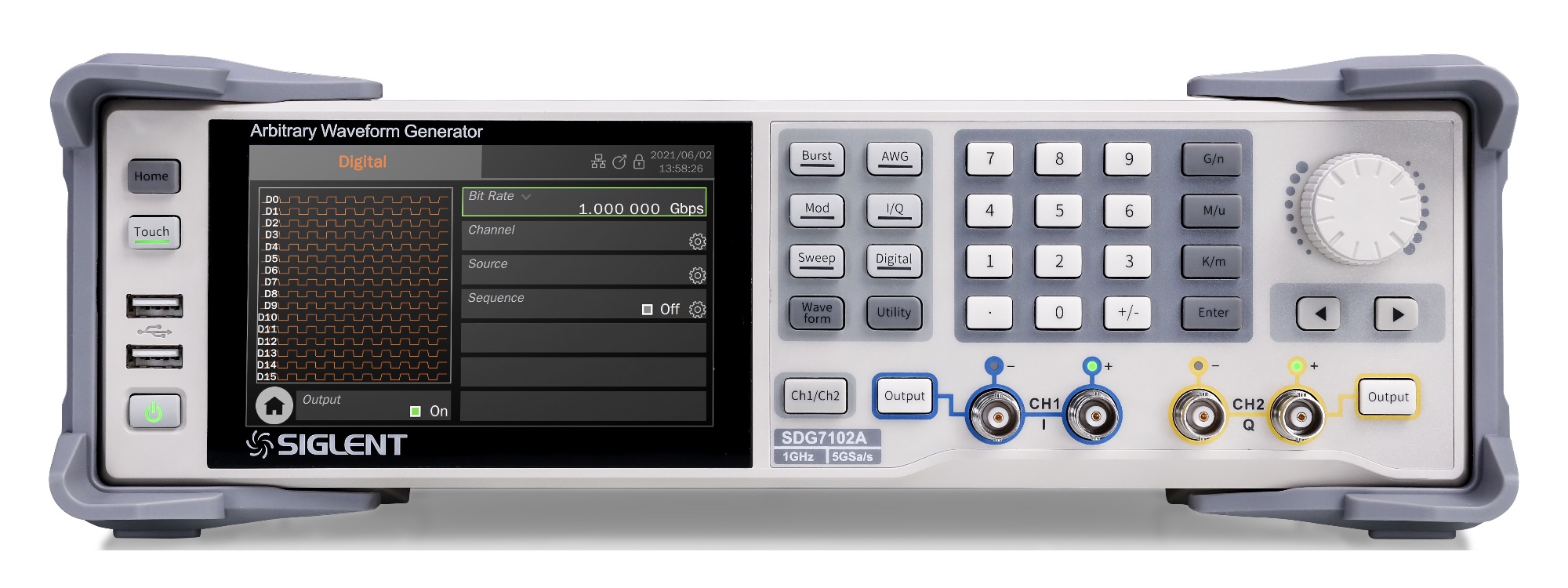

Acquista il kit bus digitale corrispondente per ottenere un'uscita LVTTL o LVDS a 16 canali con una velocità in bit di 1 μbps ~ 1 Gbps. Combina il bus digitale con i canali analogici per realizzare uscite a segnale misto.

Funzionalità a doppio canale migliorata

Due modalità di funzionamento a doppio canale


Modalità indipendente Consente di utilizzare i due canali come due generatori indipendenti. La modalità indipendente ha anche eliminato la discontinuità sull'uscita quando cambiano i parametri (frequenza, ampiezza).

Modalità a blocco di fase Allinea automaticamente le fasi di ciascuna uscita.

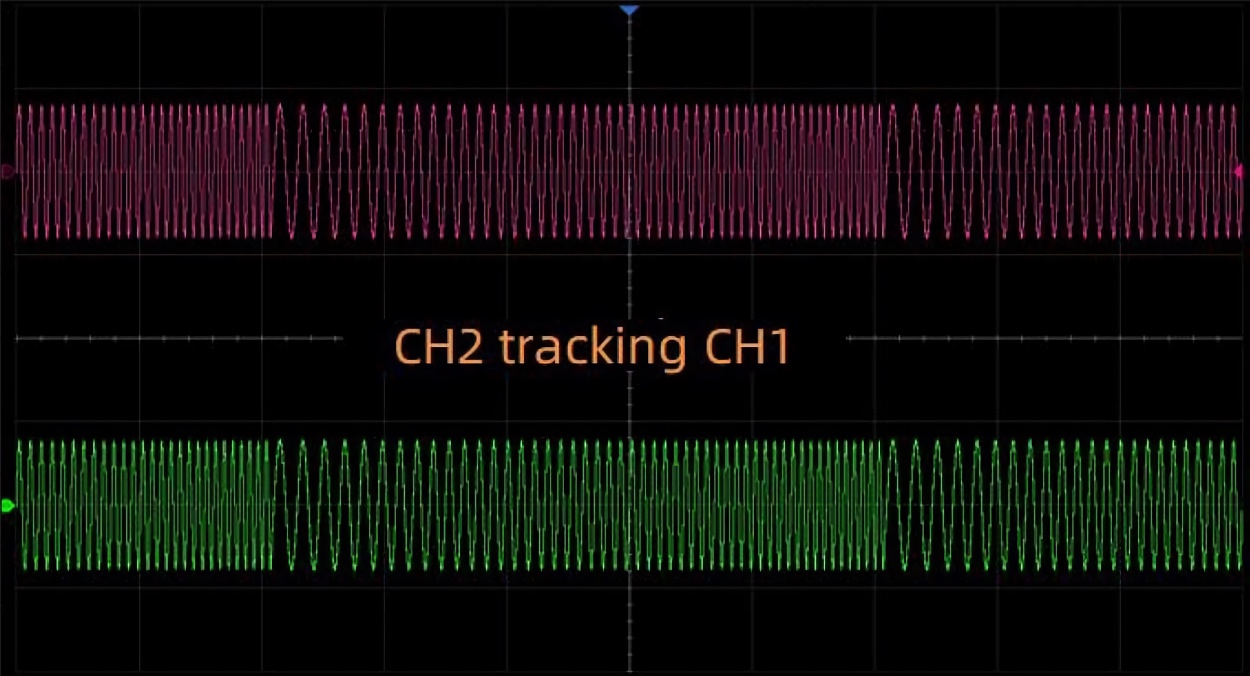

Traccia/Copia/Accoppiamento Le funzioni di traccia, copia e accoppiamento tra i due canali possono trasferire rapidamente i parametri da un canale all'altro in base ai requisiti, semplificare notevolmente il funzionamento e soddisfare i requisiti di forme d'onda di commutazione rapide e sincrone.

Combinazione di forme d'onda Sovrappone le forme d'onda CH1 e CH2 internamente e fornisce la forma d'onda combinata a un'uscita selezionata dall'utente. Combina facilmente forme d'onda di base, rumore casuale, segnali di modulazione, segnali di scansione, segnali burst, forme d'onda EasyPulse e forme d'onda TrueArb senza connessioni esterne o modifiche complesse.

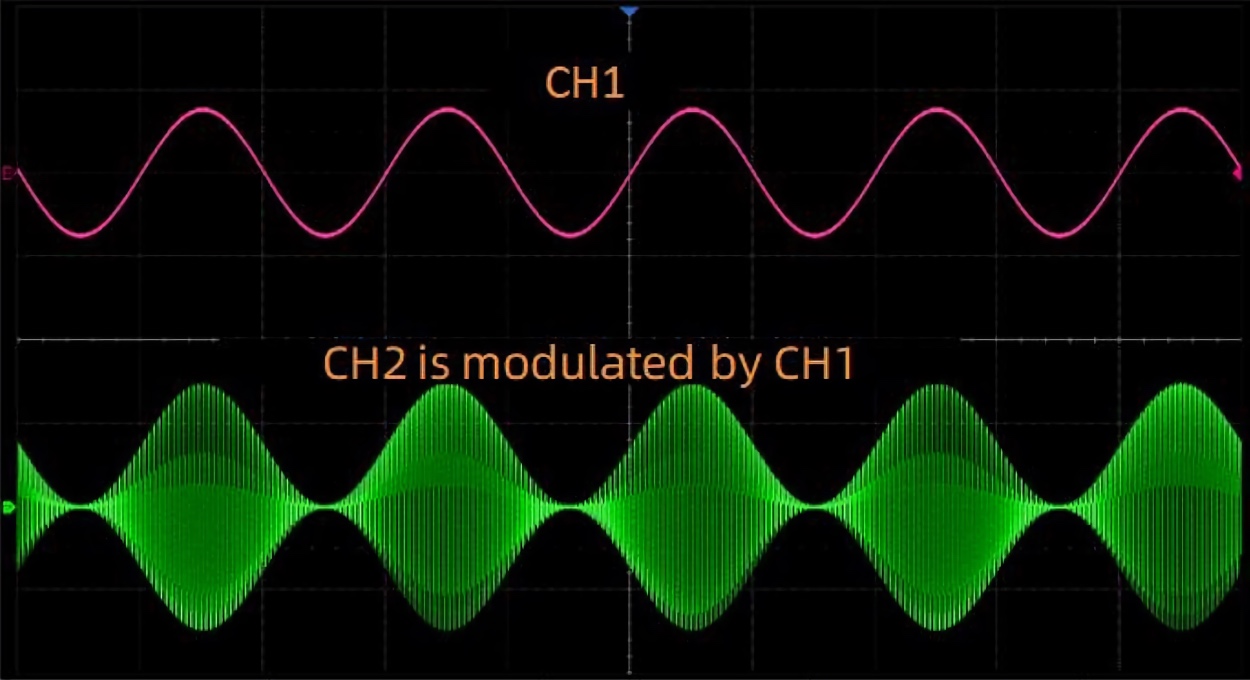

Modulazione del canale Un canale può modulare l'altro senza connessioni esterne. Questa funzione fornisce un metodo semplice per la creazione di forme d'onda di modulazione complesse. Il canale dell'onda modulante può essere emesso direttamente e confrontato con il segnale modulato.
