Presentazione SIGLENT SSA5000A e SSG5000A, serie di analizzatori di spettro e generatori di segnale RF

SIGLENT introduce due nuove serie della famiglia A-Line: analizzatori di spettro fino a 25.6 GHz con funzionalità opzionali di analisi dello spettro in tempo reale e generatori di segnali RF fino a 20 GHz.

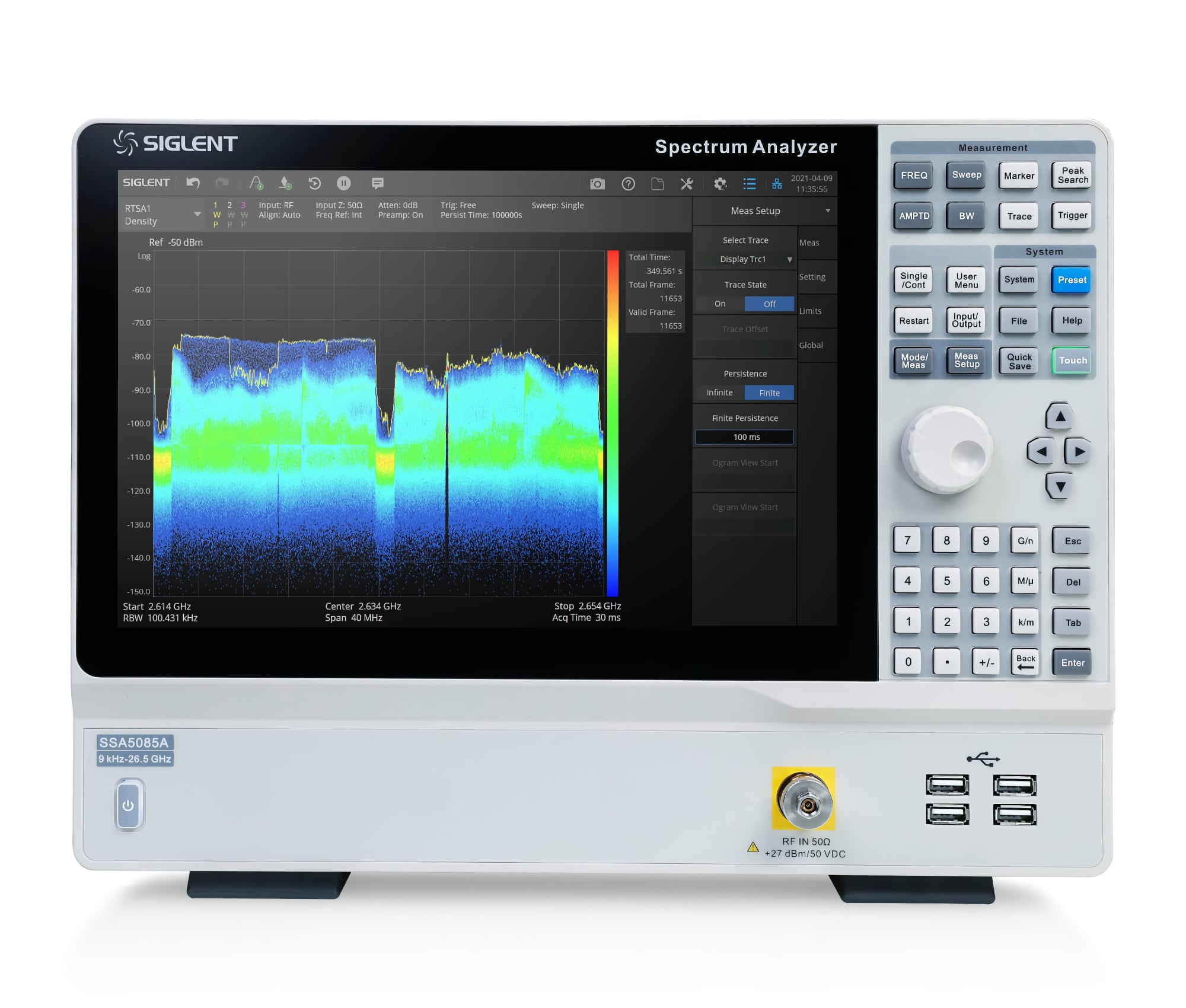

Analizzatore di spettro serie SSA5000A

❮ ❯

Gli analizzatori di spettro SIGLENT SSA5000A sono strumenti potenti e flessibili per l'analisi di segnali e spettri RF complessi. Con una capacità di analisi dello spettro in tempo reale, l'analizzatore può fornire visualizzazioni di dati multidimensionali, trigger avanzato per risolvere le moderne sfide dello spettro RF, come la misurazione della potenza del canale, la frequenza di salto, il canale di conflitto, l'interferenza dello spettro.

Le applicazioni includono monitoraggio e valutazione della trasmissione, antenna radiomobile, IoT, rilevamento WLAN e Bluetooth, ricerca e sviluppo, istruzione, produzione e manutenzione.

Caratteristiche e vantaggi:

■ Intervallo di frequenza dell'analizzatore di spettro da 9 kHz fino a 13,6 GHz o 26,5 GHz
■ Livello di rumore medio visualizzato (tipico) -165 dBm/Hz
■ Rumore di fase (tipico) -105 dBc/Hz @ 1 GHz, offset di 10 kHz SSB
■ Larghezza di banda di analisi in tempo reale (opzionale) 25 MHz, 40 MHz
■ 100% POI 7,20 μs, gamma dinamica 60 dB, visualizzazione multipla per densità, spettrogramma e PvT
■ Potenza del canale, ACPR, OBW, armonica, misurazione TOI e altri
■ Analisi della modulazione analogica e analisi della modulazione digitale vettoriale
■ Schermo multi-touch da 12.1 pollici, uscita HDMI
■ Controllo remoto da browser Web su PC, terminali mobili e gestione file

Modelli e Indice principale


Caratteristiche del Design

Modalità Analizzatore di spettro

Varie misurazioni e analisi dello spettro RF

Modalità di analisi in tempo reale

Multiview e dimensioni per monitorare segnali complessi

Modalità di analisi della modulazione

Modulazione analogica AM/FM/PM e analisi della modulazione digitale ASK/FSK/PSK/MSK/QAM

RICHIEDI INFORMAZIONI

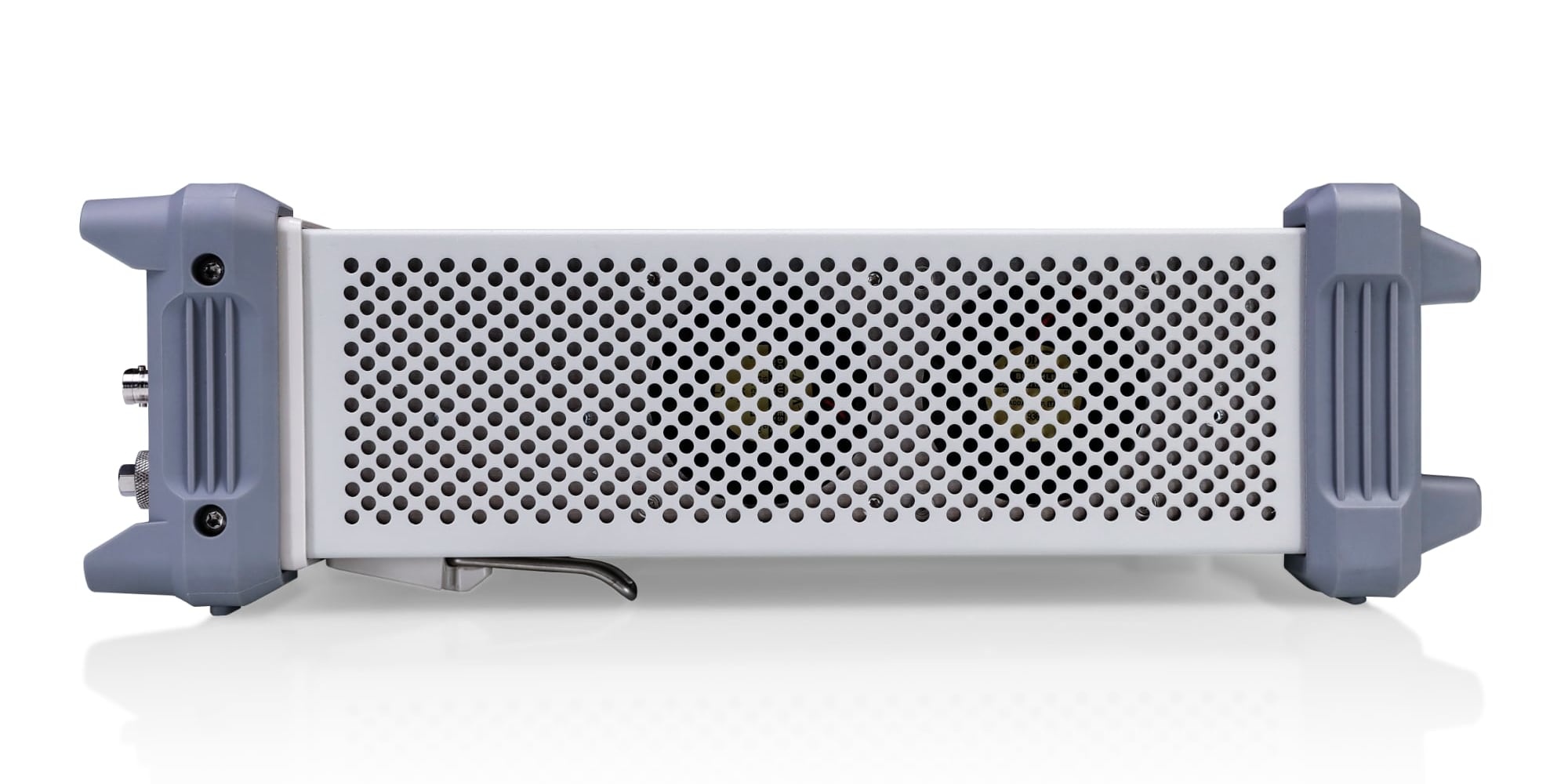

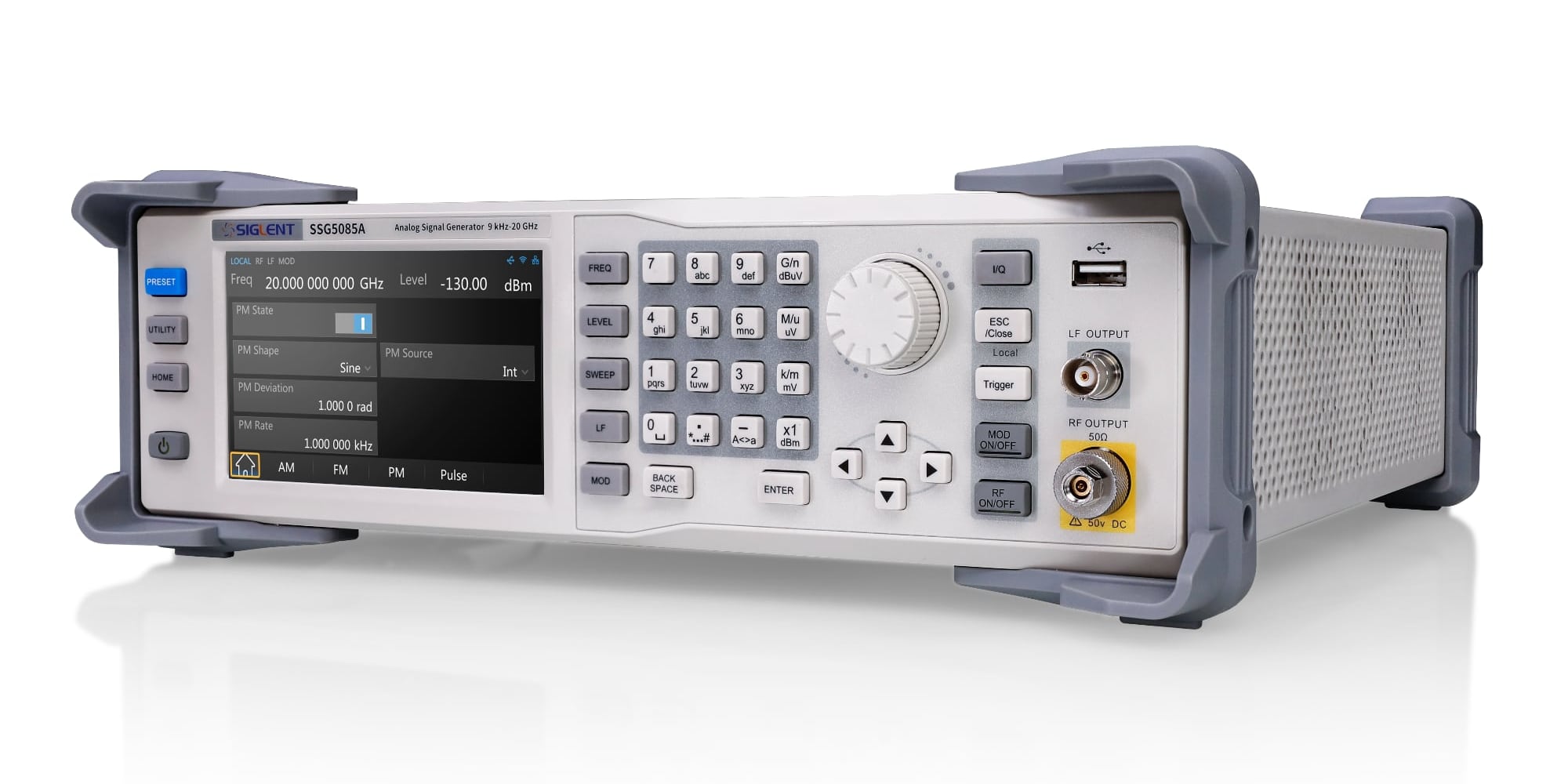

Generatore di segnale RF serie SSG5000A

❮ ❯

La gamma di frequenza di uscita del generatore di segnali a microonde SSG5083A/SSG5085A va da 9 kHz a 13,6/20 GHz, supporta la modulazione AM e FM e PM, la modulazione degli impulsi, il generatore di sequenza di impulsi, il controllo del misuratore di potenza e altre funzioni. Con il modulo hardware di riferimento OCXO standard all'interno garantisce un'uscita del segnale ad alta precisione e stabilità. È progettato per la comunicazione, il settore aerospaziale, la difesa nazionale e altri campi. Ed è adatto a vari scenari applicativi come ricerca e sviluppo e produzione.

Caratteristiche e vantaggi:

■ Frequenza fino a 13,6 GHz / 20 GHz
■ Risoluzione dell'impostazione della frequenza di 0,001 Hz
■ Intervallo di impostazione del livello: da -130 dBm a 25 dBm
■ Rumore di fase: -120 dBc / Hz @ 1 GHz, offset 20 kHz (tip.)
■ Errore di livello ≤ 0,7 dB (tip.))
■ Fornisce la modulazione analogica AM, FM, PM con sorgente interna, esterna o Int+Ext
■ Generatore di impulsi singoli, doppi e a treno di impulsi (opzionale)
■ Il kit di controllo del misuratore di potenza permette di utilizzare facilmente il misuratore di potenza per misurare la potenza, controllare la potenza erogata e correggere la perdita di linea
■ Touch screen capacitivo TFT da 5 pollici, supporta mouse e tastiera
■ Controllo remoto da browser Web su PC e terminali mobili
■ L'interfaccia standard include USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet). Interfaccia opzionale: GPIB
