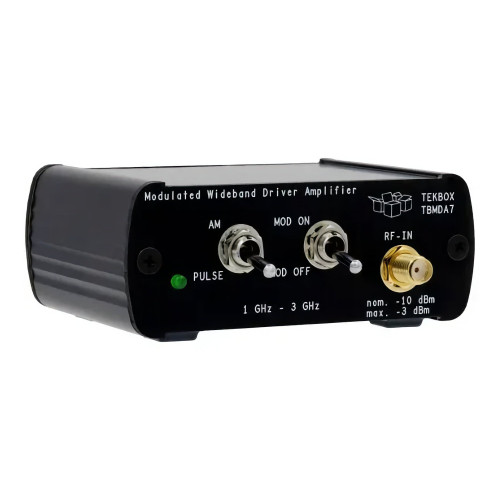

TekBox TBMDA7 Amplificatore driver a banda larga modulato 1GHz-3GHz
L'amplificatore wideband modulato TBMDA7 è progettato per fornire una sorgente di segnale economica per i test di immunità su blocchi elettronici e prodotti. Opera nella gamma di frequenza da 1 GHz a 3 GHz ed è progettato per essere pilotato dall'uscita del generatore di tracking degli analizzatori di spettro. Con un punto di compressione a 1dB di 350 mW medi e una potenza di uscita saturata di 500 mW medi, può aumentare la potenza di uscita di un generatore di tracking per pilotare le sonde a campo vicino TekBox, al fine di trovare i punti sensibili di un circuito elettronico o creare campi elettrici fino a 150V/m CW, 80V/m AM quando si utilizza la cella TEM TekBox TBTC 0, 80V/m CW, 45V/m AM con la TBTC1, 40V/m CW, 25V/m AM con la TBTC2 o 27V/m CW, 15V/m AM con la TBTC3. I segnali di test per la prova di immunità possono essere CW, AM o PM. Il TBMDA7 offre capacità di modulazione integrate per generare segnali AM o PM a 1 kHz. In modalità PM, il TBMDA7 può anche generare un segnale a 217 Hz con un duty cycle del 12,5% per simulare il rumore TDMA dei telefoni cellulari.
Specifiche tecniche:
- Gamma di frequenza: 1 GHz - 3 GHz
- Ingresso/RF: 50 Ohm, connettore SMA femmina; Alimentazione: connettore Mini-USB-C
- Tensione nominale di alimentazione: 5V, tipicamente 800mA; tensione massima di alimentazione: 5,5V.
- Potenza di ingresso nominale: da -10 dBm a -8 dBm; potenza di ingresso massima: -5 dBm continua, -3 dBm max.
- Gamma di temperatura operativa: da -20°C a 50°C
- Armoniche: < -10 dBc tip. @ 1,5 GHz
- Armoniche: < -15 dBc tip. @ 1,5 GHz
- Frequenza di modulazione interna AM: 1 kHz ±10%
- Frequenze di modulazione interne PM: 1 kHz ±10%, 217 Hz ±20%
- Duty cycle, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz
Applicazioni:
- Amplificatore di guadagno multiuso
- Sorgente di segnale per test di immunità, pilotando sonde a campo vicino
- Sorgente di segnale per test di immunità, pilotando celle TEM
