FaithTech FT68200A/E/H: Carichi elettronici ad altissima potenza

Posted by Batter Fly 07/04/2026 0 Comment(s) 240 Strumenti di Misura,

Scopri i carichi elettronici ad altissima potenza serie FT68200A/E/H di FaithTech. Densità di potenza impareggiabile, capacità transitoria e molteplici modalità operative per le applicazioni più esigenti.

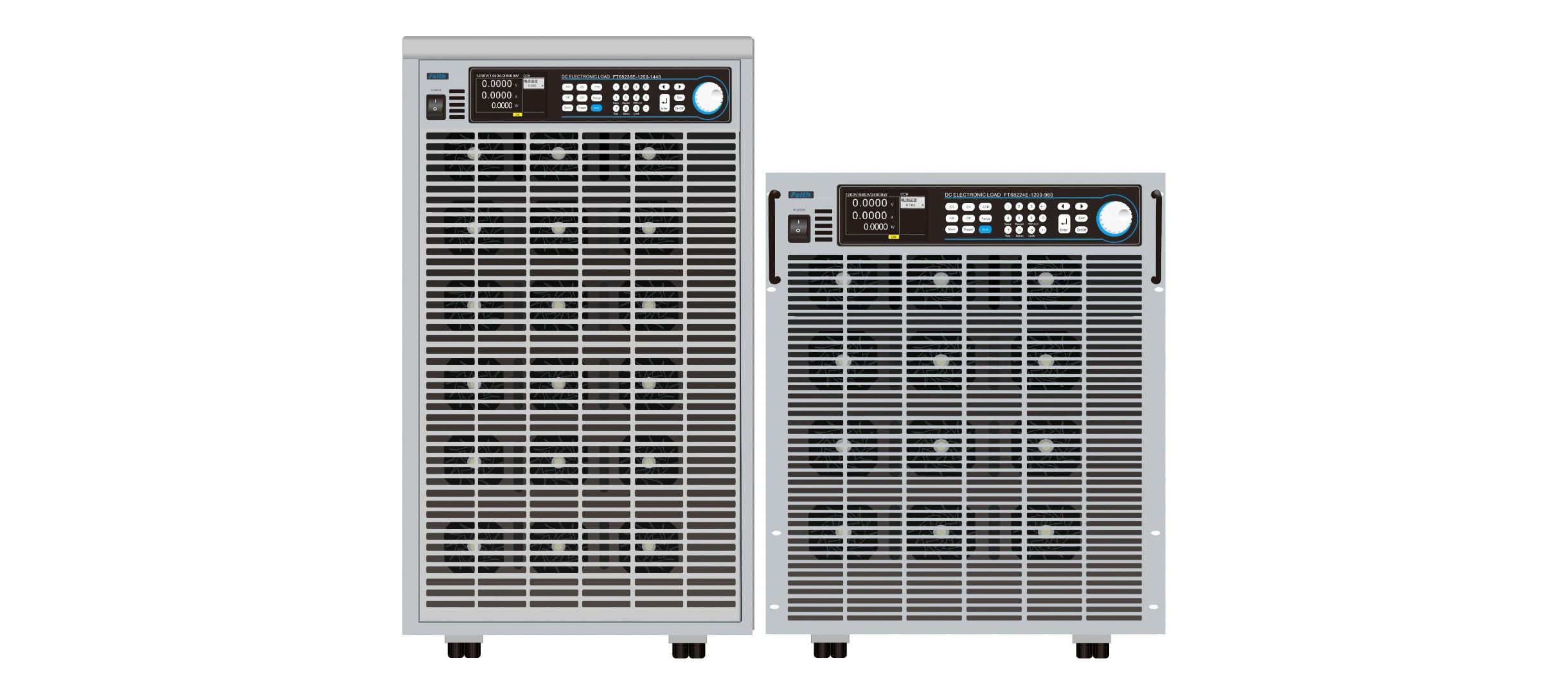

La serie FT68200A/E/H di carichi elettronici DC programmabili ad alta potenza è progettata per offrire un'elevata affidabilità e una densità di potenza doppia rispetto ai carichi tradizionali. Con range di tensione di 150V, 600V, 1200V e 1600V, una potenza per singola unità da 4kW a 60kW e correnti fino a 2400A, la sua frequenza dinamica estremamente rapida incrementa le capacità di test in molteplici applicazioni industriali. L'intera serie è inoltre dotata di protezioni complete contro sovratensione, sovracorrente, sovratemperatura, allarme per connessione inversa (reverse connection) e memoria in caso di interruzione di corrente.

Scarica il Datasheet Completo
Caratteristiche del Sistema

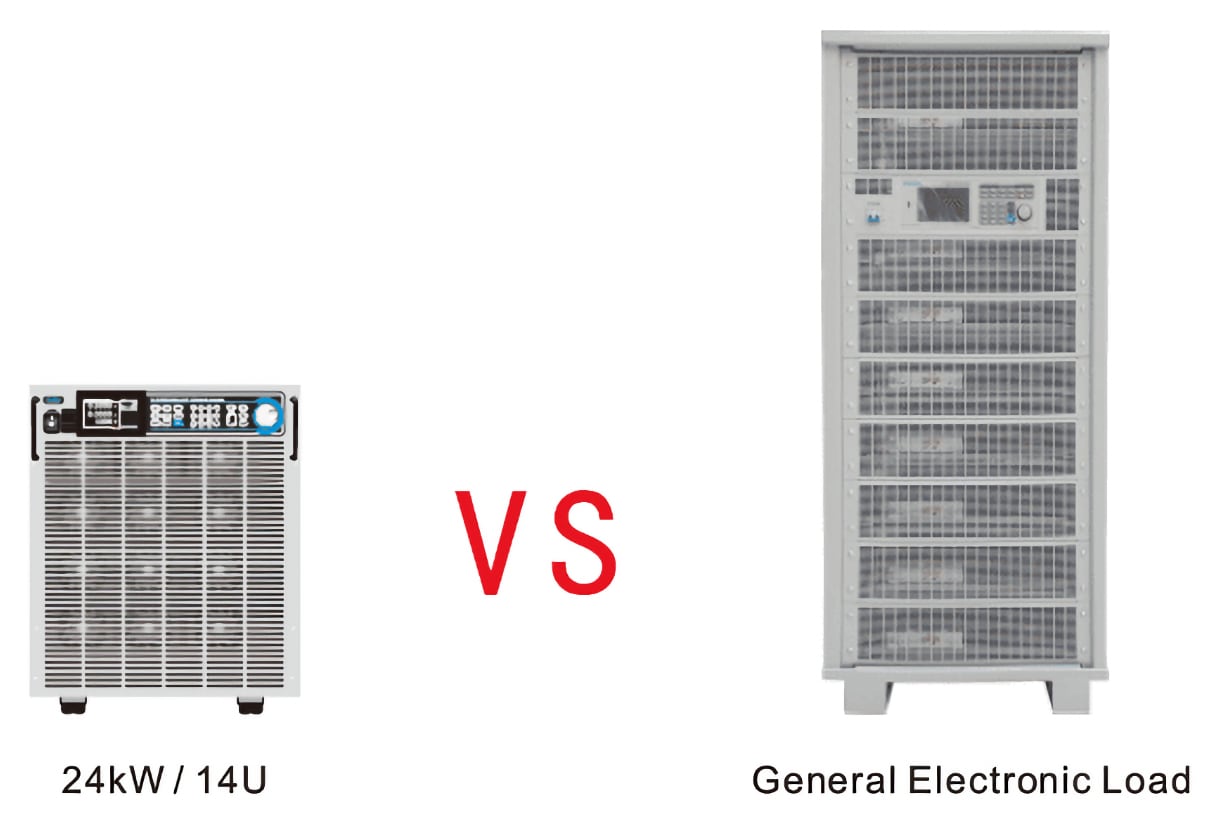

Densità di potenza ultra elevata
Densità di Potenza Ultra Elevata
La serie FT68200A/E/H è caratterizzata da un design ad alta densità di potenza che occupa solo metà dello spazio ed è un terzo più leggero rispetto ai carichi elettronici convenzionali, liberando spazio prezioso nei rack e in laboratorio.
Altissima velocità di variazione della corrente
Pendenza di Corrente (Slew Rate) Estrema - Serie H
La serie FT68200H offre velocità di variazione della corrente ultra-elevate, raggiungendo uno slew rate massimo di 96 A/μs per singola unità. Questo permette la commutazione istantanea del carico, simulando con precisione transienti di corrente reali durante scenari di test in rapida evoluzione.

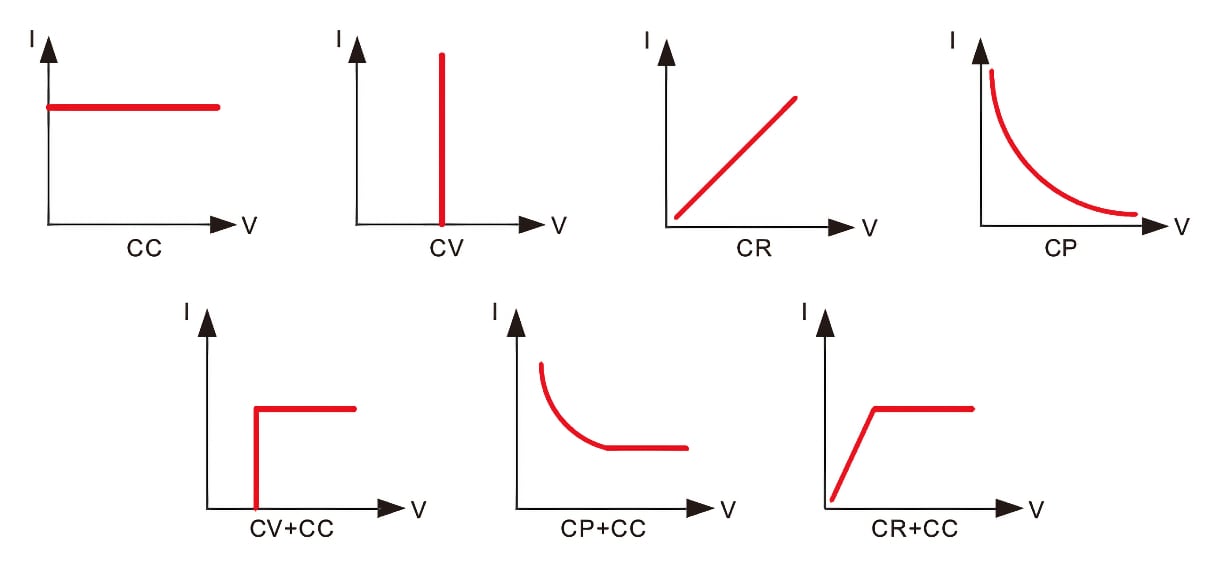

Molteplici modalità operative
Molteplici Modalità Operative
Dotato di quattro modalità operative di base (CC, CV, CR, CP) e diverse modalità composite e dinamiche (CV+CC, CR+CC, CP+CC, CRD, CPD). Gli utenti possono impostare limiti di corrente per prevenire danni. La modalità CV+CC è ideale per simulare le caratteristiche di ricarica delle batterie e testare le colonnine, mentre CR+CC simula la limitazione di corrente e i test di accuratezza degli alimentatori.

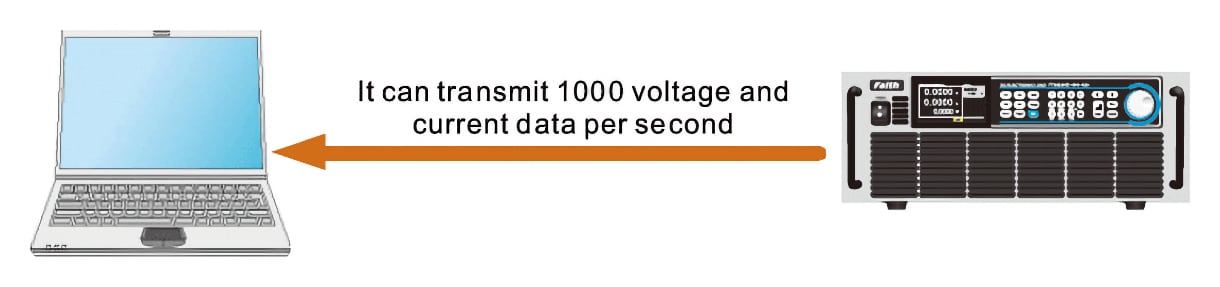

Trasmissione dati a 1kHz
Trasmissione Dati a 1kHz
Fornisce una trasmissione dati fino a 1kHz (1000 punti di tensione e corrente al secondo) per il rendering delle forme d'onda e l'analisi dinamica. Nell'integrazione di sistema, il computer host può acquisire direttamente grandi quantità di dati, riducendo i costi hardware eliminando la necessità di oscilloscopi esterni.

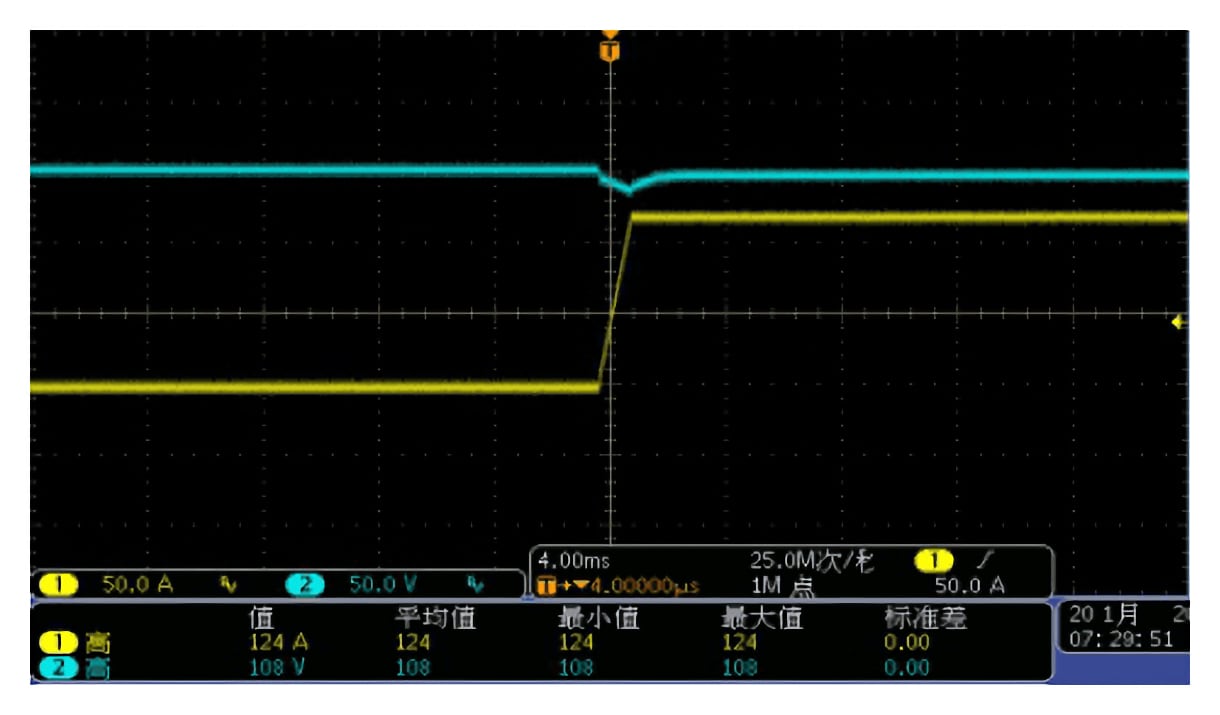

Sovraccarico istantaneo
Funzione di Sovraccarico Istantaneo
Il carico elettronico vanta una capacità di carico istantaneo pari a 2 volte la potenza nominale. Permette un notevole risparmio sui costi quando si simulano le caratteristiche di avvio di motori DC, i sovraccarichi degli alimentatori o le scariche ad alto rate delle batterie.

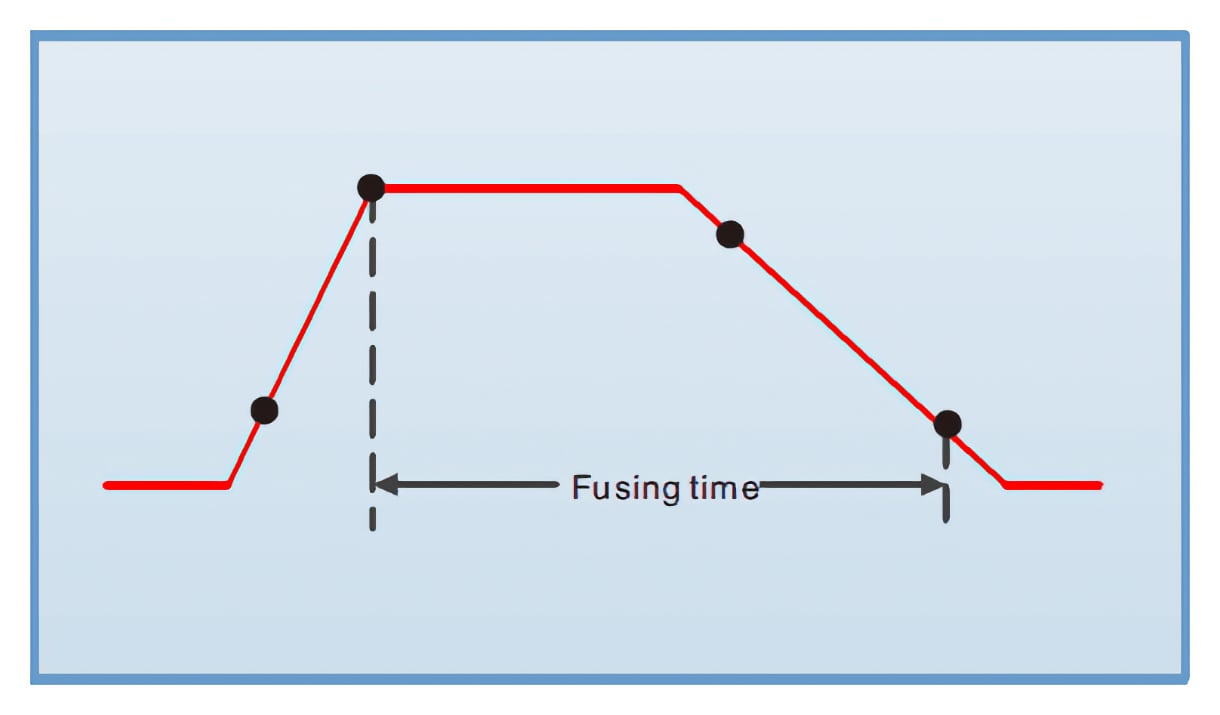

Misurazione del tempo
Misurazione del Tempo
Acquisendo il segnale di commutazione esterno combinato con i parametri di tensione e corrente, il carico può misurare il tempo di risposta del sistema e la larghezza dell'impulso. È utilizzato principalmente per misurare tempi di accensione/spegnimento, tempi di salita/discesa e i tempi di intervento di fusibili e interruttori.

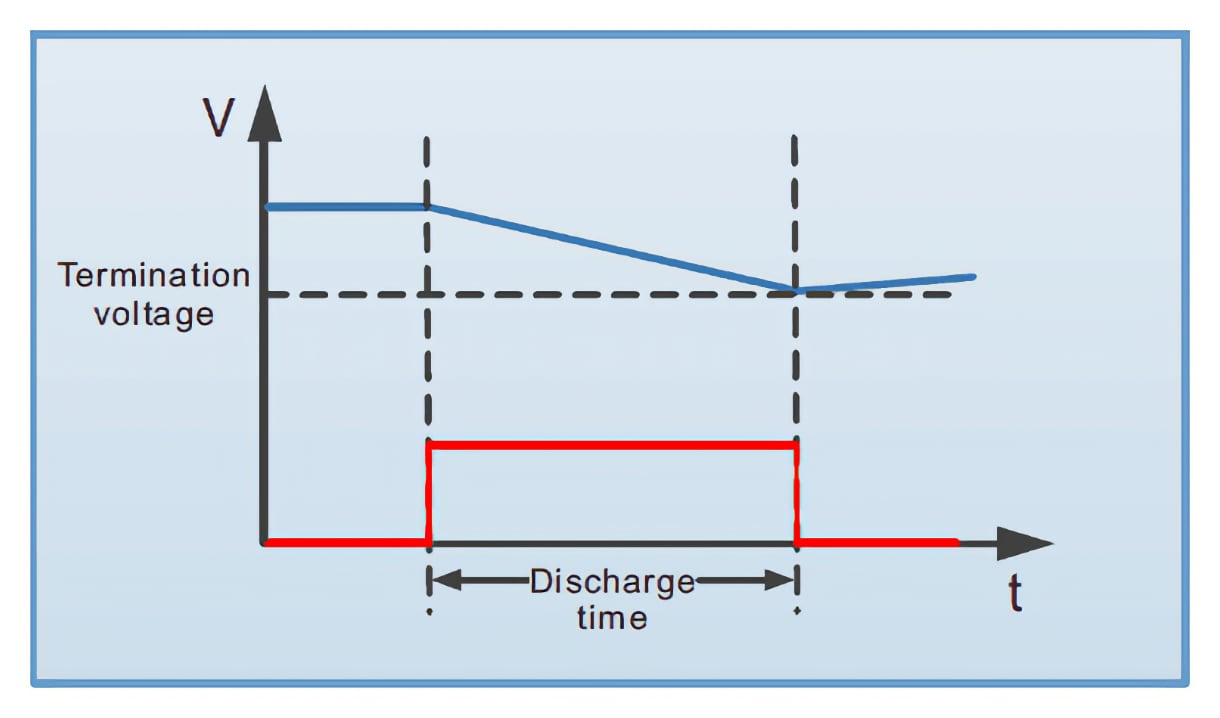

Test batteria
Funzione di Test Batteria
Fornisce modalità di scarica a corrente, resistenza e potenza costanti. Le condizioni di interruzione (tensione, tempo, potenza) sono personalizzabili. L'unità registra continuamente la capacità e il tempo di scarica, e supporta i test di resistenza interna (DCIR).

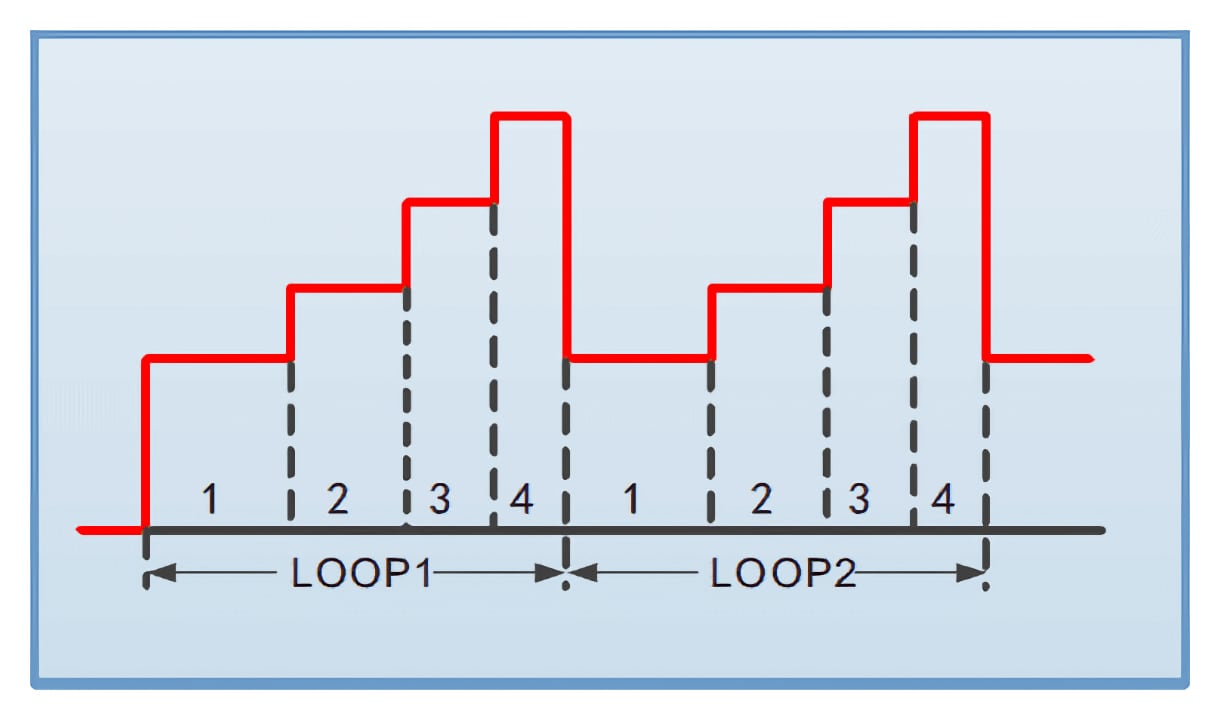

Funzione sequenza
Funzione Sequenza
Supporta test sequenziali, consentendo di programmare fino a 20 file di test. È possibile programmare un massimo di 2000 step standard, estendibili a 5000 tramite personalizzazione. Gestisce le variazioni temporali tra le modalità CC, CV, CR e CP. Il range temporale per singolo step va da 0.1ms a 99999s.

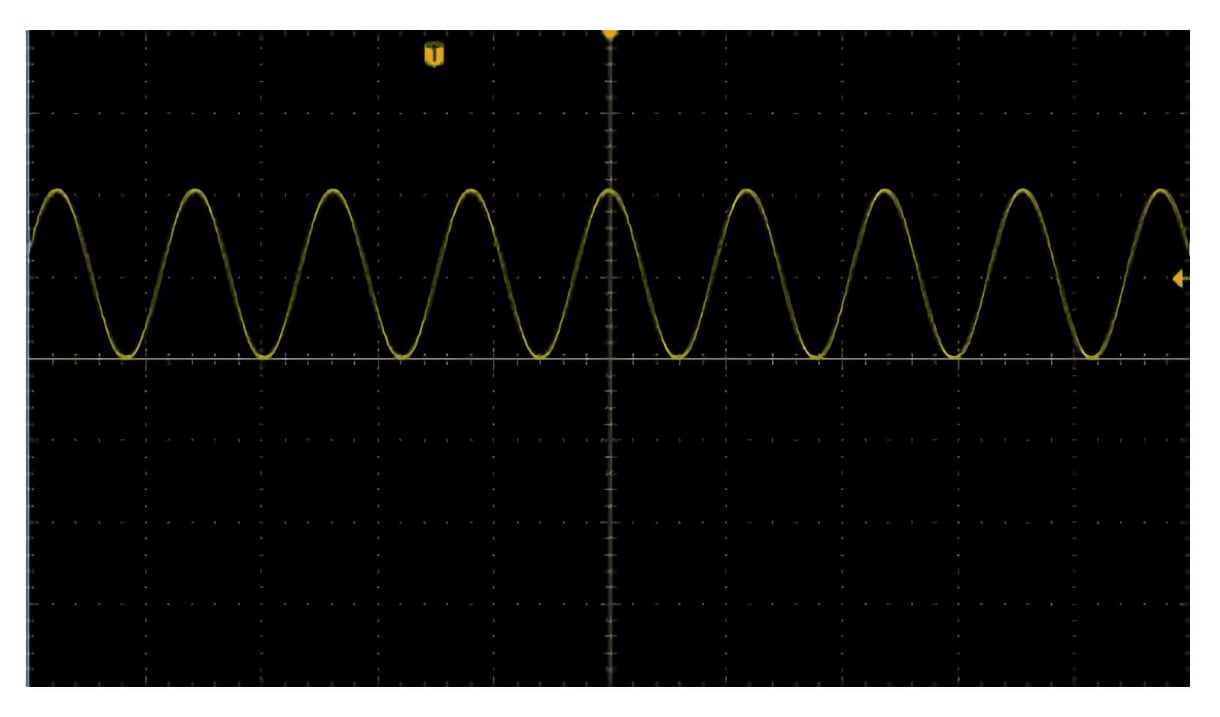

Carico dinamico a onda sinusoidale
Carico Dinamico a Onda Sinusoidale
La serie è dotata di una funzione di trasporto corrente a onda sinusoidale, rendendola eccezionalmente utile per l'analisi dell'impedenza e per test approfonditi sulle celle a combustibile.

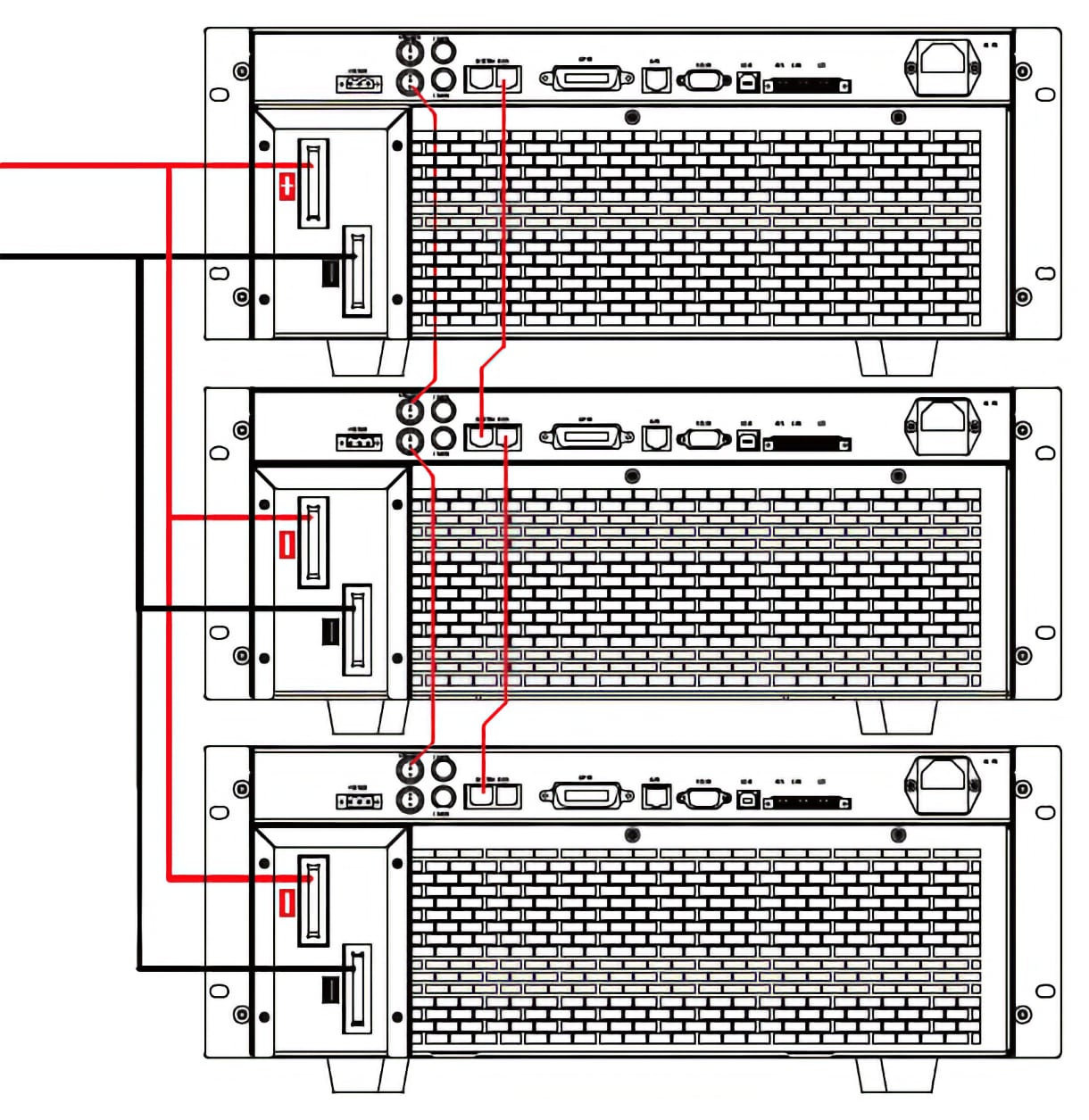

Cascata Master/Slave
Cascata Master/Slave
Supporta il funzionamento in parallelo di un massimo di 10 carichi, estendendo drasticamente il range di potenza. Durante l'uso in cascata, il traffico viene equalizzato automaticamente e le unità slave copiano i parametri dell'host.

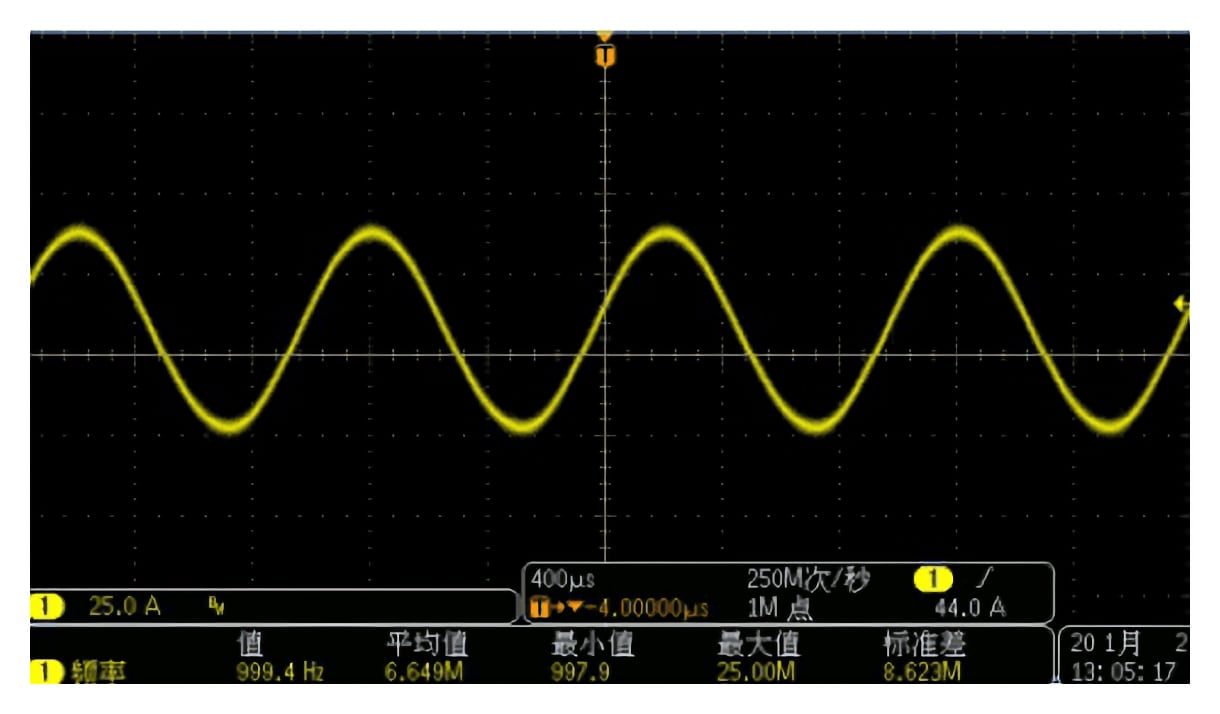

Programmazione analogica esterna - 1kHz
Programmazione Analogica Esterna
La serie FT68200A/E/H supporta avanzate capacità di programmazione analogica esterna. Questa funzione permette ad altri dispositivi e strumentazioni di controllare il carico elettronico in modo continuo e preciso tramite segnali di tensione esterni, sia in corrente continua (DC) che alternata (AC). Un segnale di tensione esterno compreso tra 0 e 10V corrisponde in modo lineare allo 0 ~ 100% della corrente di carico di fondo scala.

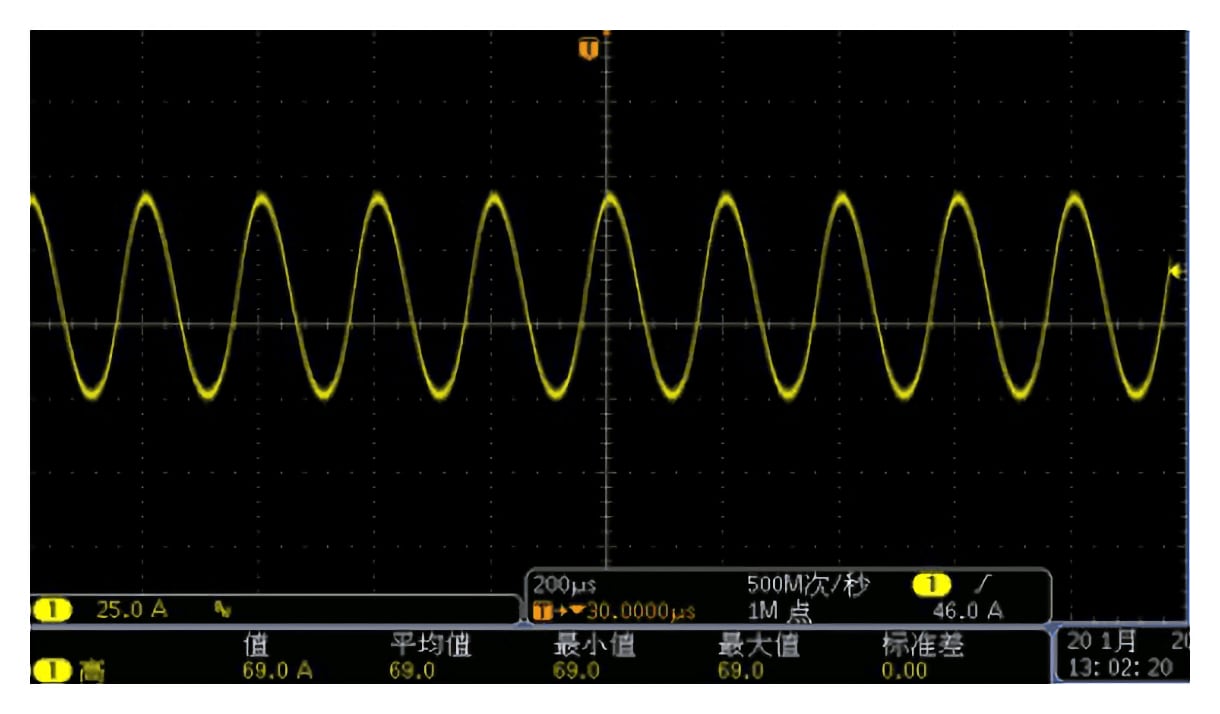

Test su forme d'onda complesse - 5kHz
Test su Forme d'Onda Complesse
Oltre al controllo standard, l'ingresso analogico offre un'elevata larghezza di banda che lo rende ideale per la simulazione e il collaudo di forme d'onda complesse. Come dimostrato dalla capacità di tracciare fedelmente onde sinusoidali ad alta frequenza (fino a 5kHz), questa funzione permette agli ingegneri di testare le apparecchiature in scenari dinamici estremi e con segnali portanti variabili, garantendo misurazioni affidabili anche in condizioni operative non convenzionali.

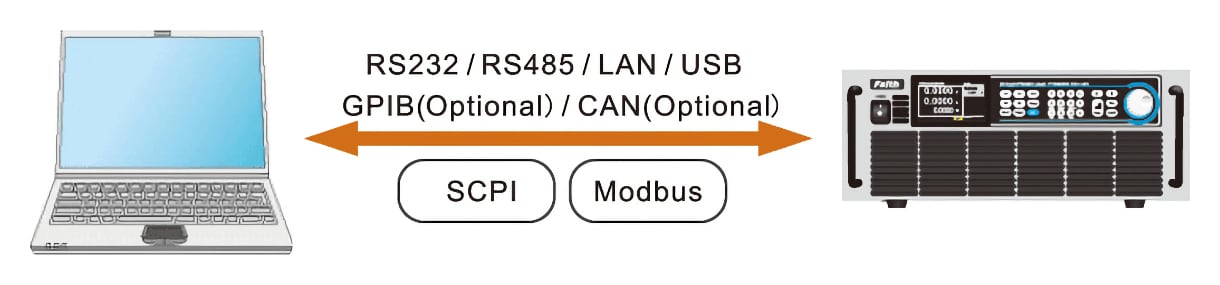

Multi-interfaccia e multi-protocollo
Multi-Interfaccia e Multi-Protocollo
Equipaggiato con interfacce RS232, RS485, LAN, USB e opzionalmente GPIB, CAN o USB-TMC. Supportando i protocolli SCPI e Modbus, permette agli utenti di configurare facilmente il sistema tramite menu, rendendo l'integrazione flessibile e immediata.
Lista Configurazione Funzioni A / E / H
Lista Funzioni Serie A Serie E Serie H
Corrente costante (CCH/CCL) Sì Sì Sì
Tensione costante (CVH/CVL) Sì Sì Sì
Resistenza costante (CR) Sì Sì Sì
Potenza costante (CP) Sì Sì Sì
Corrente dinamica (CCDH/CCDL) Sì Sì Sì
Resistenza dinamica (CRD) Sì No Sì
Potenza dinamica (CPD) Sì No Sì
Sequenza (SEQ) Sì Sì Sì
Auto Sì Sì Sì
Protezione da sovracorrente Sì Sì Sì
Protezione da sovrapotenza Sì Sì Sì
Scarica Sì Sì Sì
Effetto di carico Sì Sì Sì
Resistenza di scarica Sì Sì Sì
Simulazione LED (LED) Sì No Sì
Scansione dinamica (SWEEP) Sì Sì Sì
MPPT Sì No Sì
CC+CV Sì No Sì
CR+CV Sì No Sì
CV+CC Sì No Sì
CR+CC Sì No Sì
CP+CC Sì No Sì
Salva e Richiama (Save&Recall) Sì Sì Sì
Compensazione remota Sì Sì Sì
Velocità a tensione costante Sì Sì Sì
Programmazione simulazione Sì Sì Sì
Controllo esterno Sì Sì Sì
Corto circuito simulato Sì Sì Sì
Carico temporizzato Sì Sì Sì
VON/VOFF Sì Sì Sì
Impostazione limiti Sì Sì Sì
Limitazione hardware Sì Sì Sì
Misurazione tempo Sì Sì Sì
Vpk+/- Sì Sì Sì
Trasmissione dati 1kHz/s 1kHz/s 1kHz/s
Operazione in parallelo Sì Sì Sì
Comunicazione RS232/RS485/LAN/USB (GPIB, CAN, USB-TMC opzionali)
Informazioni per l'Ordine (Tutti i Modelli)
Serie Prodotti Potenza 150V 600V 1200V 1600V Altezza
Serie A 4kW FT68204A-150-400 FT68204A-600-280 FT68204A-1200-160
FT68204A-1200-80		 -- 4U
5kW FT68205A-150-500 FT68205A-600-350 FT68205A-1200-200
FT68205A-1200-100		 -- 4U
6kW FT68206A-150-600 FT68206A-600-420 FT68206A-1200-240
FT68206A-1200-120		 -- 4U
8kW FT68208A-150-800 FT68208A-600-560 FT68208A-1200-320
FT68208A-1200-160		 -- 7U
10kW FT68210A-150-1000 FT68210A-600-700 FT68210A-1200-400
FT68210A-1200-200		 -- 7U
12kW FT68212A-150-1200 FT68212A-600-840 FT68212A-1200-480
FT68212A-1200-240		 -- 7U
18kW FT68218A-150-1800 FT68218A-600-1260 FT68218A-1200-720
FT68218A-1200-360		 -- 11U
24kW FT68224A-150-2400 FT68224A-600-1680 FT68224A-1200-960
FT68224A-1200-480		 FT68224A-1600-480 14U
30kW FT68230A-150-2400 FT68230A-600-2100 FT68230A-1200-1200
FT68230A-1200-600		 FT68230A-1600-600 20U
36kW FT68236A-150-2400 FT68236A-600-2400 FT68236A-1200-1440
FT68236A-1200-720		 FT68236A-1600-720 20U
42kW FT68242A-150-2400 FT68242A-600-2400 FT68242A-1200-1680
FT68242A-1200-840		 FT68242A-1600-840 26U
48kW FT68248A-150-2400 FT68248A-600-2400 FT68248A-1200-1920
FT68248A-1200-960		 FT68248A-1600-960 26U
54kW FT68254A-150-2400 FT68254A-600-2400 FT68254A-1200-2160
FT68254A-1200-1080		 FT68254A-1600-1080 32U
60kW FT68260A-150-2400 FT68260A-600-2400 FT68260A-1200-2400
FT68260A-1200-1200		 FT68260A-1600-1200 32U
Serie E 4kW FT68204E-150-400 FT68204E-600-280 FT68204E-1200-80 -- 4U
5kW FT68205E-150-500 FT68205E-600-350 FT68205E-1200-100 -- 4U
6kW FT68206E-150-600 FT68206E-600-420 FT68206E-1200-120 -- 4U
8kW FT68208E-150-800 FT68208E-600-560 FT68208E-1200-160 -- 7U
10kW FT68210E-150-1000 FT68210E-600-700 FT68210E-1200-200 -- 7U
12kW FT68212E-150-1200 FT68212E-600-840 FT68212E-1200-240 -- 7U
18kW FT68218E-150-1800 FT68218E-600-1260 FT68218E-1200-360 -- 11U
24kW FT68224E-150-2400 FT68224E-600-1680 FT68224E-1200-480 FT68224E-1600-480 14U
30kW FT68230E-150-2400 FT68230E-600-2100 FT68230E-1200-600 FT68230E-1600-600 20U
36kW FT68236E-150-2400 FT68236E-600-2400 FT68236E-1200-720 FT68236E-1600-720 20U
42kW FT68242E-150-2400 FT68242E-600-2400 FT68242E-1200-840 FT68242E-1600-840 26U
48kW FT68248E-150-2400 FT68248E-600-2400 FT68248E-1200-960 FT68248E-1600-960 26U
54kW FT68254E-150-2400 FT68254E-600-2400 FT68254E-1200-1080 FT68254E-1600-1080 32U
60kW FT68260E-150-2400 FT68260E-600-2400 FT68260E-1200-1200 FT68260E-1600-1200 32U
Serie H 4kW FT68204H-150-400 FT68204H-600-280 FT68204H-1200-80 -- 4U
5kW FT68205H-150-500 FT68205H-600-350 FT68205H-1200-100 -- 4U
6kW FT68206H-150-600 FT68206H-600-420 FT68206H-1200-120 -- 4U
8kW FT68208H-150-800 FT68208H-600-560 FT68208H-1200-160 -- 7U
10kW FT68210H-150-1000 FT68210H-600-700 FT68210H-1200-200 -- 7U
12kW FT68212H-150-1200 FT68212H-600-840 FT68212H-1200-240 -- 7U
18kW FT68218H-150-1800 FT68218H-600-1260 FT68218H-1200-360 -- 11U
24kW FT68224H-150-2400 FT68224H-600-1680 FT68224H-1200-480 FT68224H-1600-480 14U
30kW FT68230H-150-2400 FT68230H-600-2100 FT68230H-1200-600 FT68230H-1600-600 20U
36kW FT68236H-150-2400 FT68236H-600-2400 FT68236H-1200-720 FT68236H-1600-720 20U
42kW FT68242H-150-2400 FT68242H-600-2400 FT68242H-1200-840 FT68242H-1600-840 26U
48kW FT68248H-150-2400 FT68248H-600-2400 FT68248H-1200-960 FT68248H-1600-960 26U
54kW FT68254H-150-2400 FT68254H-600-2400 FT68254H-1200-1080 FT68254H-1600-1080 32U
60kW FT68260H-150-2400 FT68260H-600-2400 FT68260H-1200-1200 FT68260H-1600-1200 32U
*L'altezza non include le dimensioni delle ruote. È possibile personalizzare modelli con potenze superiori.
