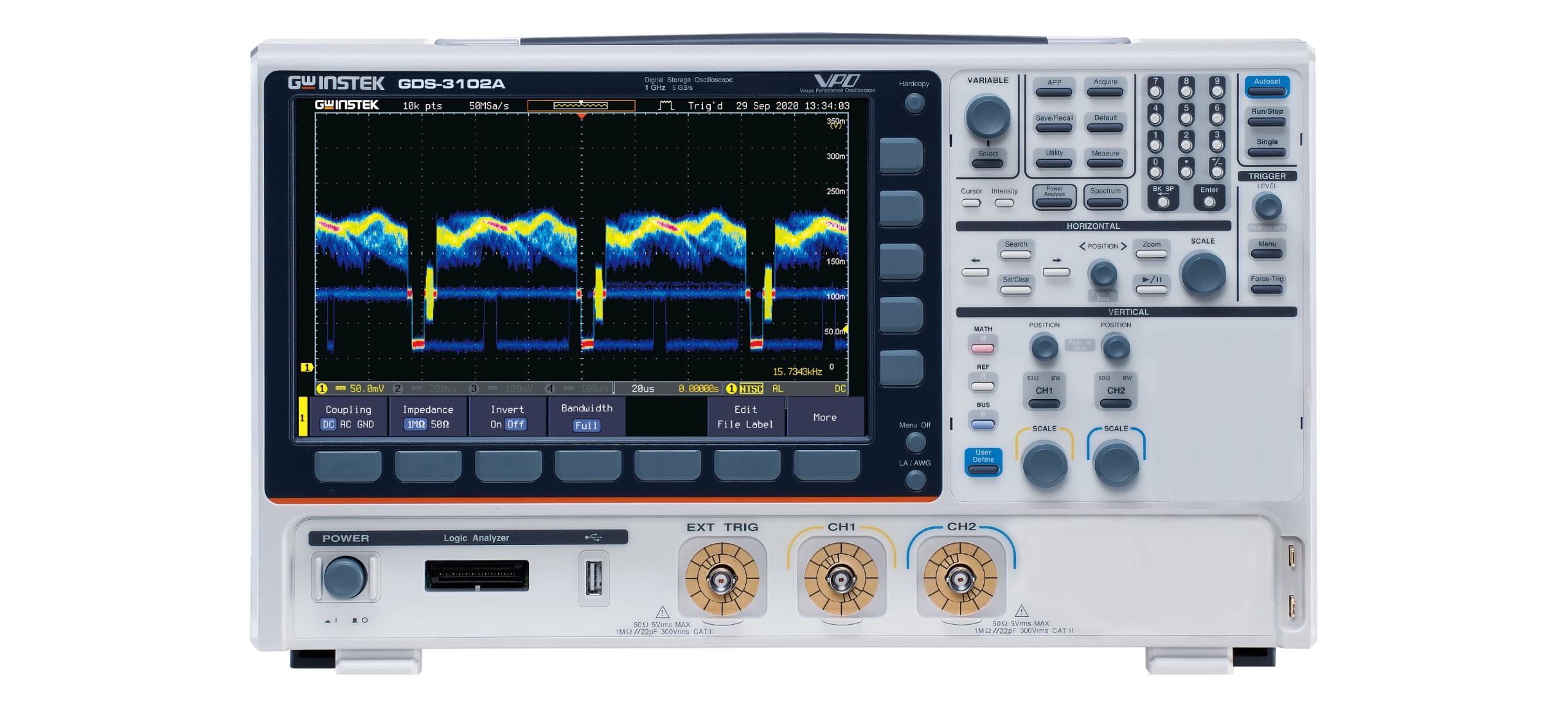

GW Instek espande la sua rinomata serie GDS-3000A introducendo i nuovi modelli con larghezza di banda di 1 GHz. Progettati per ingegneri che richiedono prestazioni elevate per l'analisi di segnali veloci e complessi, i modelli GDS-3102A (2 canali) e GDS-3104A (4 canali) combinano un'eccellente fedeltà del segnale con strumenti di analisi avanzati.
Grazie a una frequenza di campionamento in tempo reale fino a 5 GSa/s e una profondità di memoria di 200 Mpts per canale, questi oscilloscopi permettono di catturare dettagli fini su lunghi intervalli di tempo, rendendoli ideali per il debug di sistemi embedded, l'analisi di alimentatori switching e la verifica di interfacce seriali ad alta velocità.
Analisi nel Dominio del Tempo e della Frequenza
La serie GDS-3000A non è solo un oscilloscopio, ma uno strumento di analisi completo. Integra un analizzatore di spettro a doppio canale che copre una banda fino a 2.5 GHz, dotato di funzione Spectrogram per visualizzare le variazioni spettrali nel tempo. Questo permette agli ingegneri di verificare contemporaneamente il comportamento elettrico e le emissioni RF dei loro circuiti, semplificando notevolmente il processo di debug EMI e l'analisi di segnali complessi.
Soluzione Avanzata per Elettronica di Potenza
Per i progettisti di alimentatori, il GDS-3000A offre un pacchetto opzionale con 13 funzioni di analisi di potenza, tra cui la misura delle perdite di commutazione, l'analisi della risposta del loop di controllo (Bode plot), e la verifica della curva B-H dei componenti magnetici. Inoltre, lo strumento è dotato di uscite di alimentazione integrate per le sonde di corrente (GCP-530/1030), eliminando la necessità di costosi alimentatori esterni e riducendo l'ingombro sul banco di lavoro.
| Specifiche | GDS-3102A | GDS-3104A |
|---|---|---|
| Larghezza di Banda | 1 GHz | 1 GHz |
| Canali Analogici | 2 + EXT | 4 + EXT |
| Frequenza di Campionamento | 5 GSa/s (metà canali) 2.5 GSa/s (tutti i canali) |
5 GSa/s (metà canali) 2.5 GSa/s (tutti i canali) |
| Profondità di Memoria | 200 Mpts/canale | 200 Mpts/canale |
| Generatore AWG | 2 Canali, 25 MHz (Standard) | 2 Canali, 25 MHz (Standard) |
