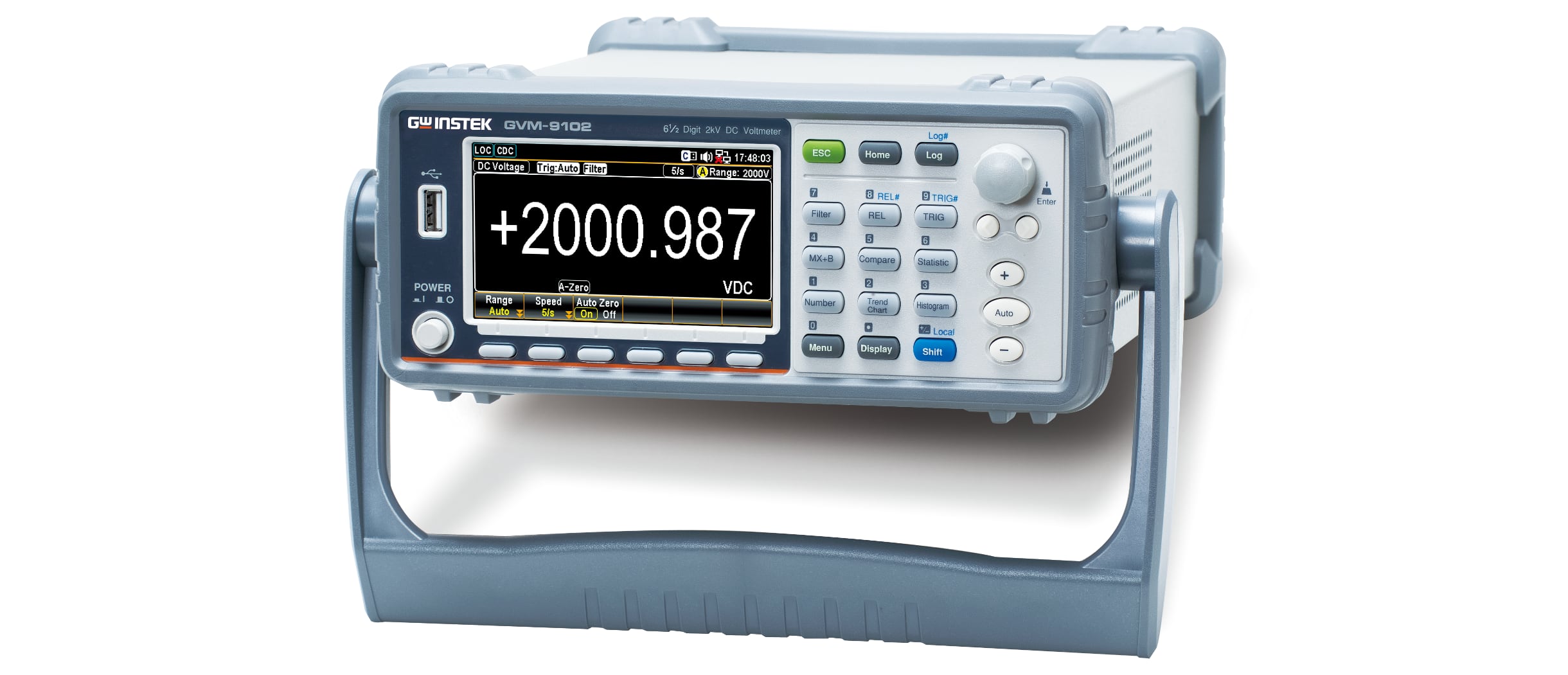

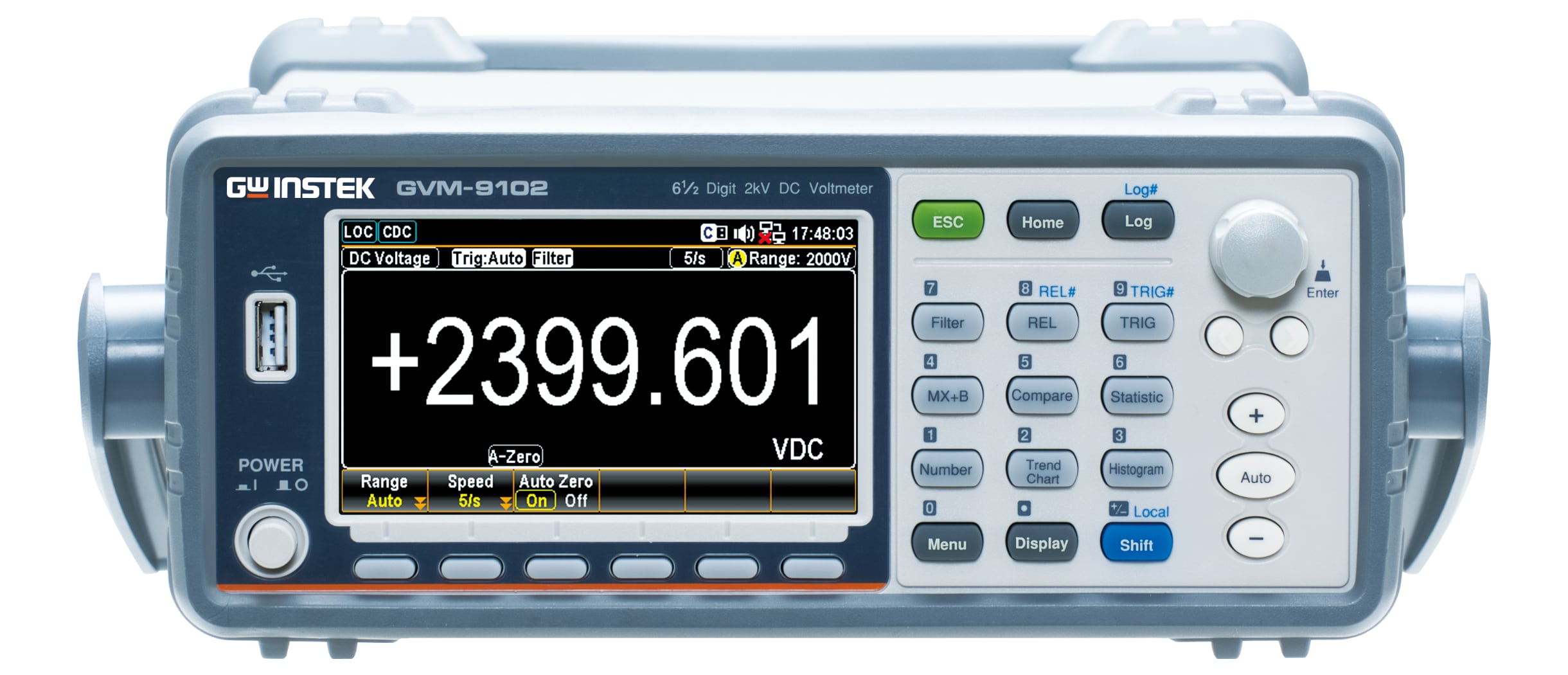

Presentazione di GW Instek GVM-9102: Voltmetro a 6 ½ cifre fino a 2 kV

GW Instek GVM-9102 è un voltmetro da 6 ½ cifre e 2 kV, dotato di alta precisione nella misurazione della tensione DC, velocità di campionamento rapida, 6 funzioni matematiche (dB/dBm/Confronto/MX+B/Percentuale e 1/X) oltre a una varietà di interfacce di comunicazione (USB device/host, RS-232C, LAN, I/O digitale e GPIB opzionale) per fornire capacità di misurazione complete, maggiore velocità e precisione, rendendolo particolarmente adatto alla misurazione dell'output di dispositivi di accumulo di energia, dispositivi fotovoltaici o alimentatori DC.

GVM-9102 adotta un display grafico TFT da 4,3 pollici e una velocità di campionamento rapida di 10 k/s. Oltre al tradizionale display digitale, i display possono essere combinati con misuratori a barra, grafici delle tendenze o istogrammi per presentare una panoramica completa e veloce dell'intero processo di misurazione. Allo stesso tempo, la capacità di memoria interna di 100 k consente di facilitare simultaneamente il processo di misurazione con grafici delle tendenze o istogrammi e di eseguire calcoli statistici per semplificare l'analisi delle tendenze complesse.

Per facilità d'uso, GVM-9102 incorpora alcune idee operative ingegnose, come i tasti numerici soft per impostazioni che richiedono input numerici, limiti superiori/inferiori, interfacce operative LAN IP o messaggi e lingue multiple (Inglese/Cinese Tradizionale/Cinese Semplificato/Giapponese/Coreano) per ridurre il tempo operativo e di apprendimento del dispositivo.

Per applicazioni di misurazione ATS o controllo remoto, GVM-9102 offre GPIB (opzione installabile in autonomia) oltre alle interfacce standard di comunicazione: USB, RS-232 e LAN. Per quanto riguarda il supporto software, GVM-9102 fornisce driver LabVIEW per facilitare i requisiti di programmazione delle diverse integrazioni di sistema.

❮ ❯

Caratteristiche principali

• 6 1/2 cifre: valore massimo visualizzato 2.399.999
• LCD grafico TFT da 4.3'
• Precisione base della tensione DC: 0.01%
• Velocità di campionamento fino a 10 k/sec
• Capacità grafica del display: istogramma, misuratore a barra e grafico delle tendenze
• Interfacce standard: USB host/device, RS-232C, LAN, I/O digitale
• Interfaccia opzionale: GPIB

Partner ideale per il banco lavoro

GVM-9102 consente la misurazione della tensione DC fino a 2400 V senza la necessità di attenuatori, riducendo efficacemente perdite ed errori di misurazione. Inoltre, GVM-9012 offre funzioni matematiche (dB, dBm, confronto, MX+B, 1/X e percentuale), funzioni statistiche (min/max/media/P-P/STDEV) e varie interfacce standard di comunicazione. Che venga utilizzato come desktop o installato in un sistema, GVM-9102 può soddisfare requisiti specifici e applicazioni complesse.

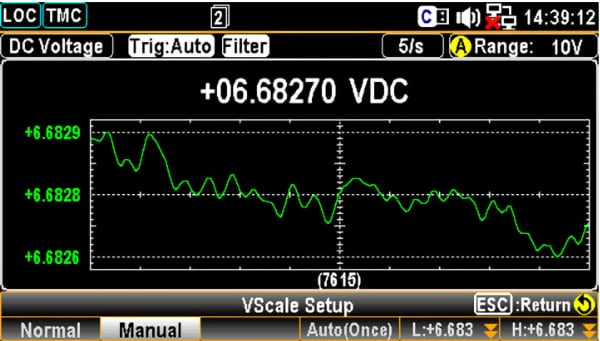

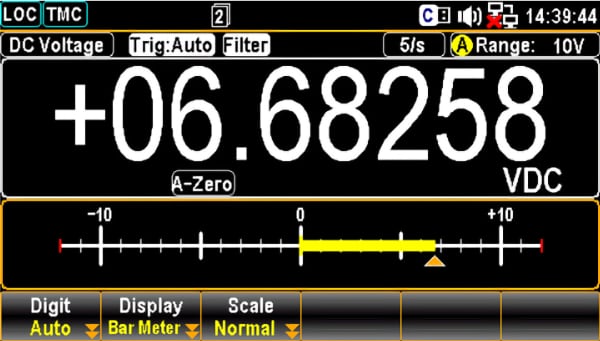

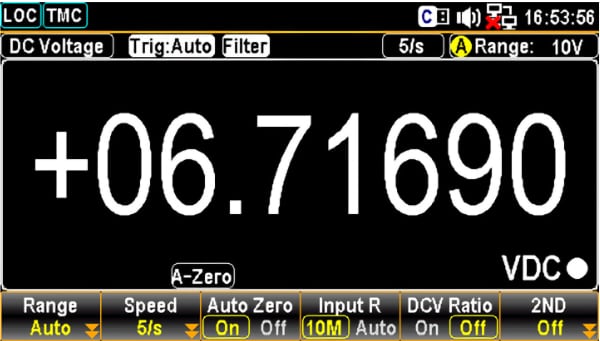

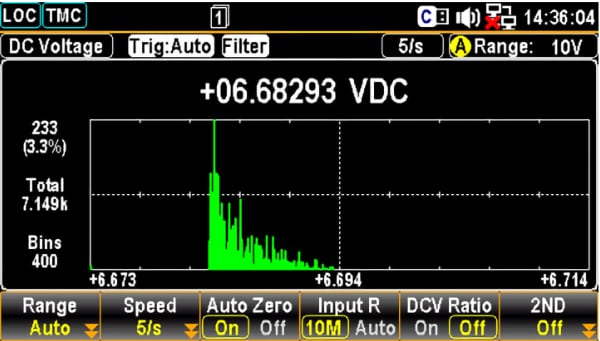

Modalità di visualizzazione diversificate

Oltre alla modalità di visualizzazione numerica standard, il dispositivo offre una varietà di funzioni grafiche come misuratore a barra, grafico delle tendenze e istogramma, in modo che i risultati delle misurazioni non siano più solo una serie di numeri, ma un'analisi rapida e completa del processo di misurazione.

Alta risoluzione di misurazione e velocità di campionamento elevata

GVM-9102 offre una risoluzione elevata di 10 μV per la misurazione della tensione, soddisfacendo i requisiti necessari per misurazioni di precisione in applicazioni specifiche. Inoltre, GVM-9102 è in grado di raggiungere 10 k letture al secondo con una risoluzione del display di 4½ cifre; una velocità di campionamento così rapida è sufficiente per le esigenze attuali di misurazione.

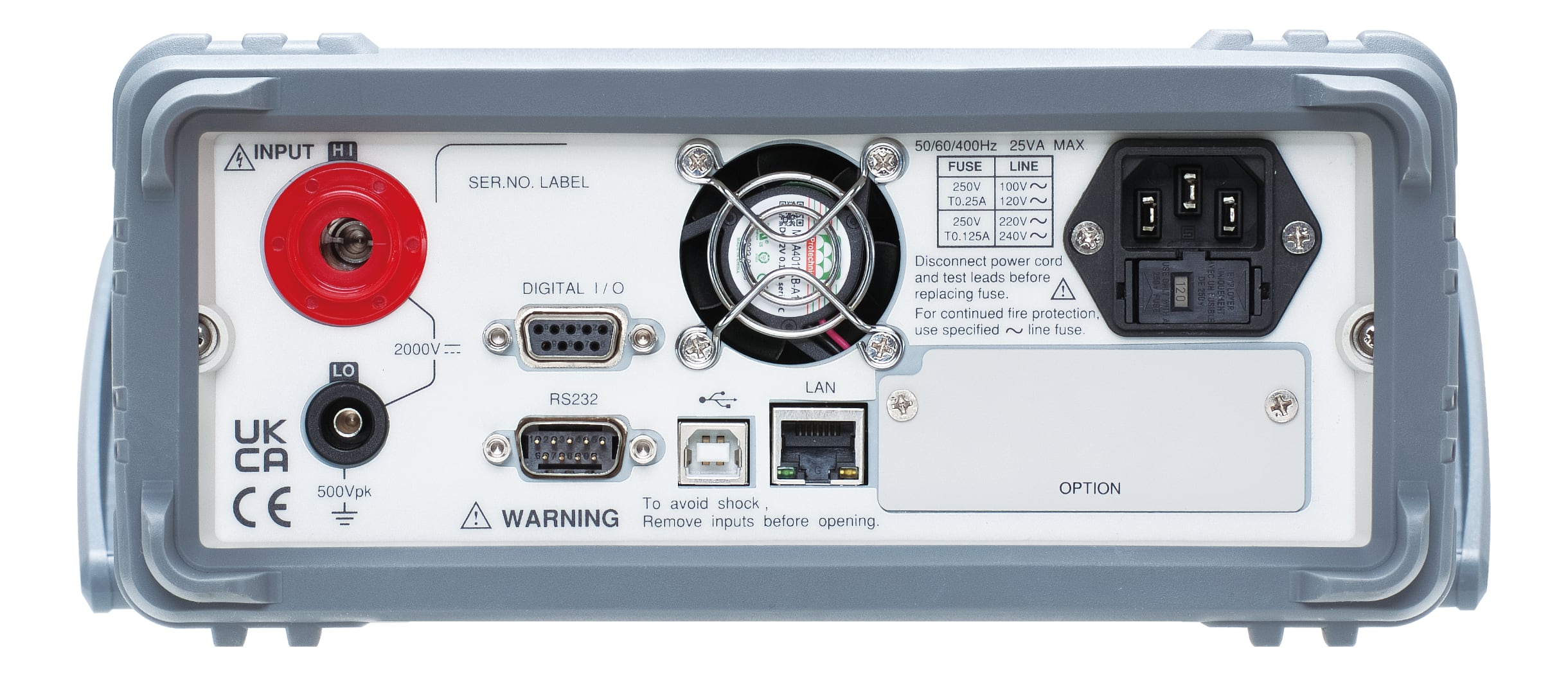

Interfacce di comunicazione diversificate e velocità di trasferimento elevata

Per applicazioni di integrazione nei sistemi, GVM-9102 è dotato di RS232, USB e LAN come interfacce standard di comunicazione, mentre GPIB è opzionale (può essere installato dal cliente) per soddisfare i requisiti delle diverse integrazioni nei sistemi. La velocità di trasferimento dei dati arriva fino a 10k letture al secondo tramite le interfacce USB/LAN/GPIB.
