Perché passare agli oscilloscopi della serie HD3

Posted by Batter Fly 04/09/2024 0 Comment(s) 1913 Strumenti di Misura,

La serie di oscilloscopi InfiniiVision HD3 ti consente di catturare segnali piccoli con una precisione mai vista prima grazie al suo front-end a basso rumore e all'ADC da 14 bit. Questo offre una risoluzione verticale 4 volte superiore rispetto agli oscilloscopi da 12 bit. In combinazione con il tasso di aggiornamento delle forme d'onda senza compromessi, nuove potenti funzionalità come il cercaguasti automatico (Fault Hunter), una memoria profonda e test accelerati hardware, e la serie HD3 diventa l'oscilloscopio perfetto per le tue applicazioni.

Scopri KEYSIGHT HD3

Vantaggi della serie HD3 rispetto a 3000G / 4000G

HD3 ha una maggiore risoluzione e precisione

Capace di visualizzare dettagli più piccoli del segnale grazie a una risoluzione 64 volte superiore grazie all'ADC da 14 bit rispetto a 8 bit
Rumore inferiore di 5 volte per una maggiore precisione
Maggiore precisione tramite griglie divise (massimizzazione dell'uso dell'ADC) e controlli di limitazione della larghezza di banda

HD3 ha una memoria più profonda, MSO standard e un generatore di funzioni arbitrarie migliorato

Memoria 25 volte superiore
La licenza MSO è inclusa di serie (è possibile riutilizzare il cavo MSO esistente)
Generatore di funzioni a 100 MHz rispetto a 20 MHz, DAC migliorato

HD3 rende il debugging più semplice che mai

Nuova interfaccia utente con funzionalità come griglie divise che ti aiutano a ottimizzare la visualizzazione dei tuoi segnali
Fault Hunter: nuovo software innovativo che automatizza il debugging, consentendoti di analizzare facilmente glitch, transizioni lente, impulsi e altro mentre svolgi altre attività
Display più grande rispetto a 3000G (10,1" contro 8,5"), risoluzione superiore

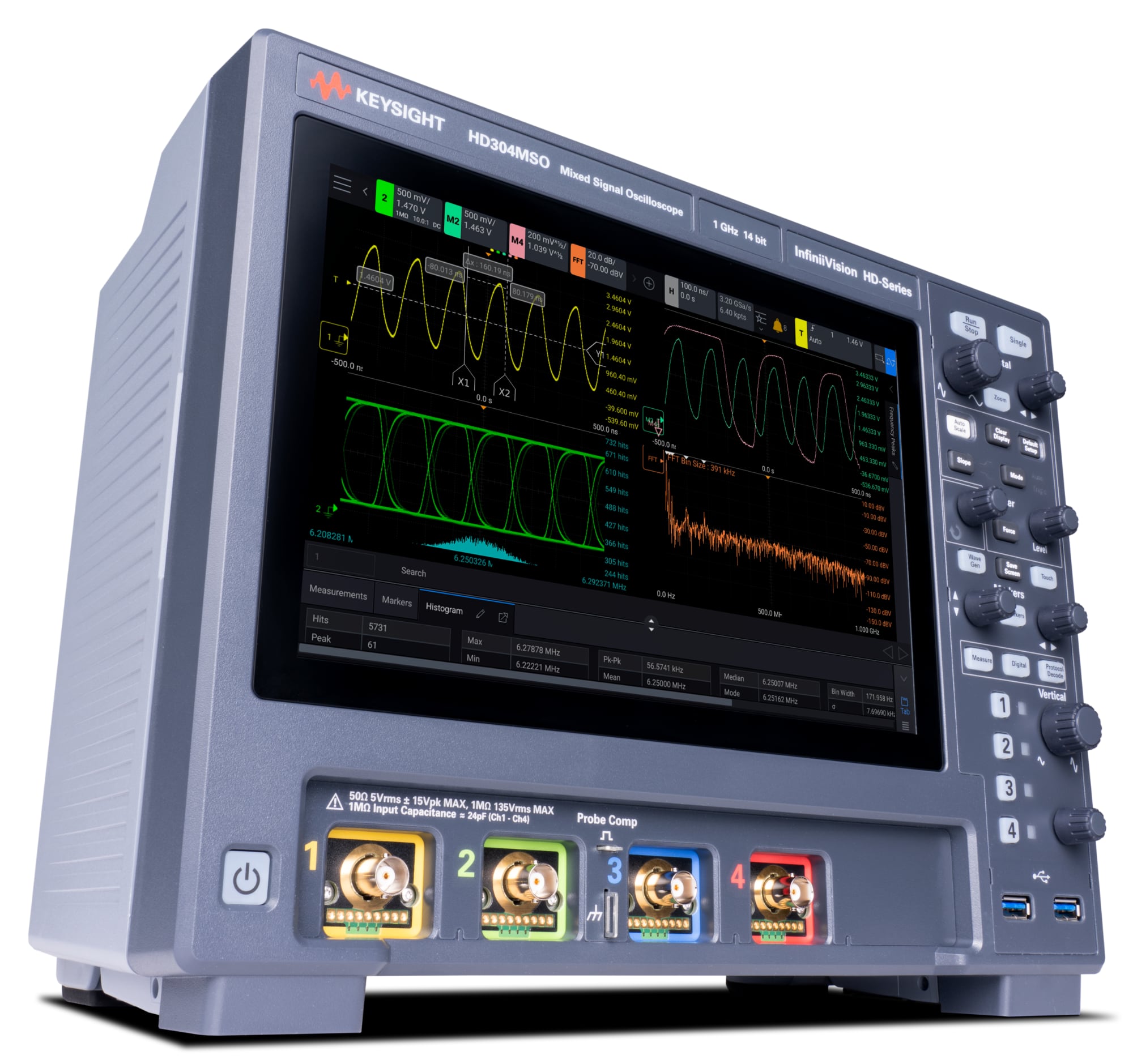

Oscilloscopio Serie HD3

Larghezza di banda da 200 MHz a 1 GHz, aggiornabile
Nuovo ASIC personalizzato
ADC da 14 bit, front-end a basso rumore
Fino a 100 Mpts per canale
Tasso di aggiornamento waveform di oltre 1.300.000 wfms/sec senza compromessi
Nuova interfaccia utente
