KEYSIGHT Serie N7900: Alimentatori DC Dinamici per Test ATE Avanzati

Posted by Batter Fly 01/07/2025 0 Comment(s) 1017 Strumenti di Misura,

Gli alimentatori DC KEYSIGHT Serie N7900 Advanced Power System (APS) sono progettati per applicazioni di test automatici e ricerca che richiedono velocità, precisione e capacità di emulazione avanzate. Grazie all’architettura modulare e alle funzioni di source e sink a due quadranti, la serie N7900 offre prestazioni di programmazione rapidissime, misure integrate ad alta risoluzione e funzioni avanzate di generazione e acquisizione. Disponibili in versioni da 1 kW (1U) e 2 kW (2U), tutti già con la possibilità di essere configurati in parallelo fino a 10 kW e coprono un’ampia gamma di tensioni e correnti.

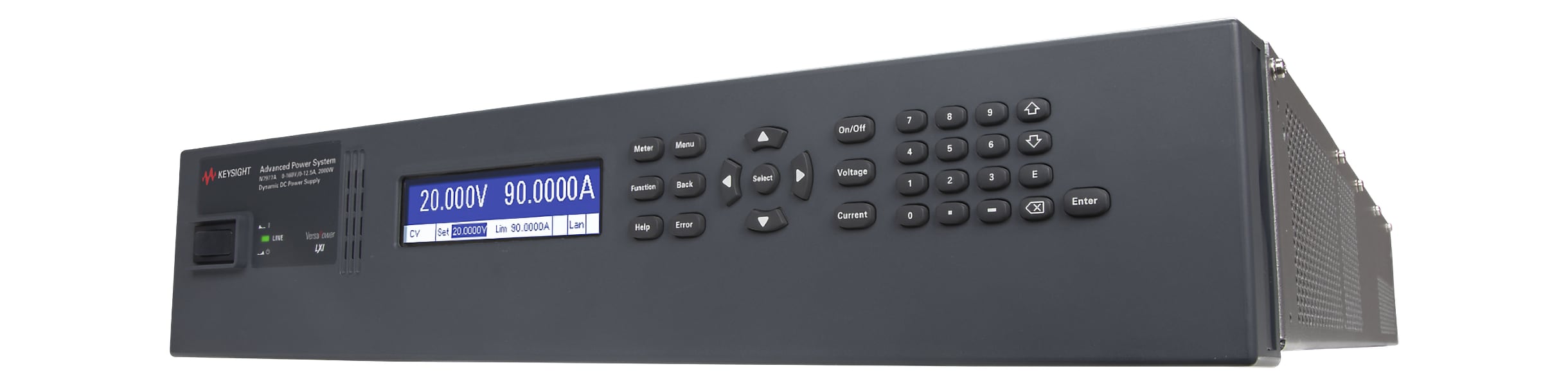

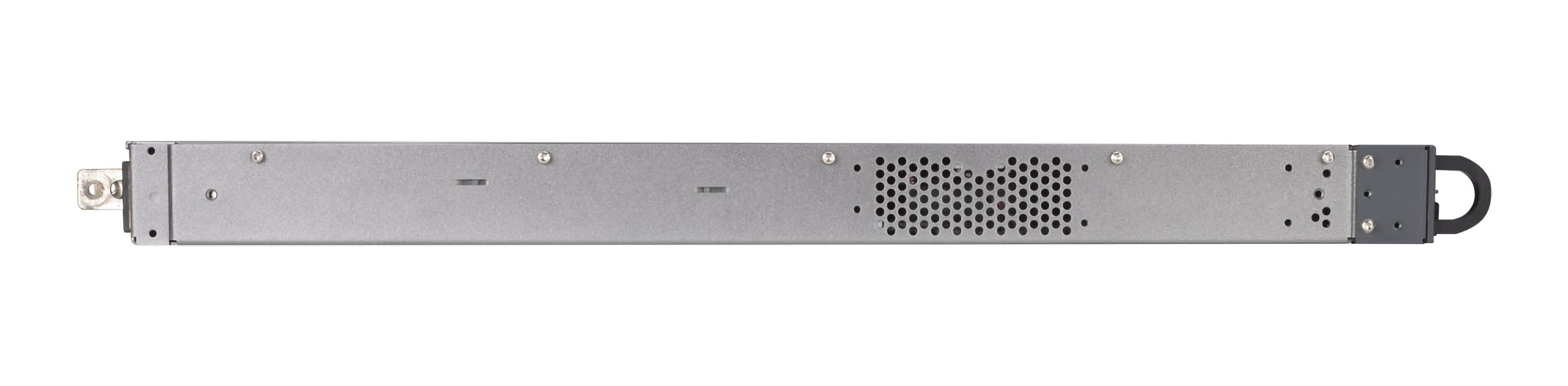

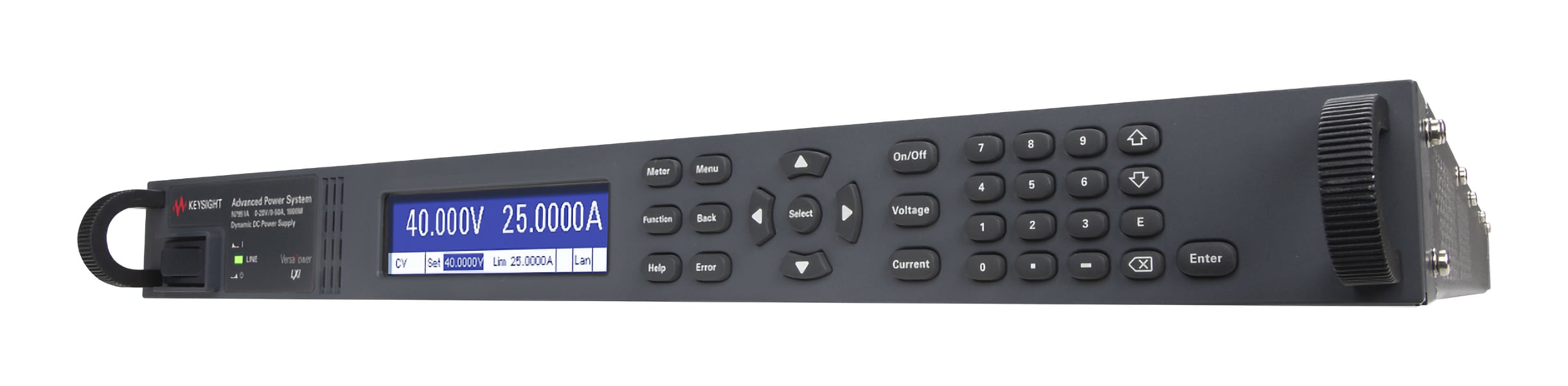

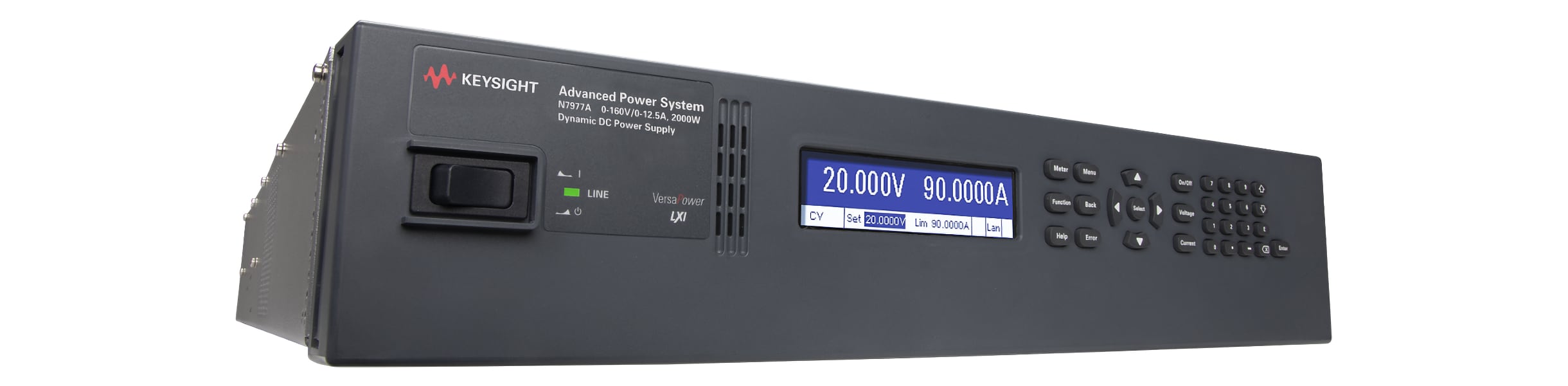

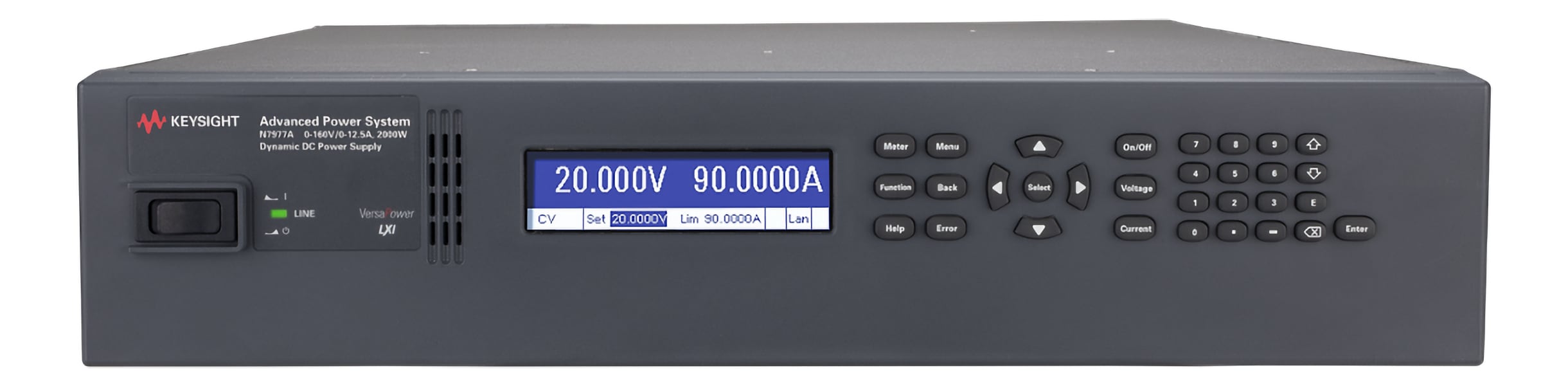

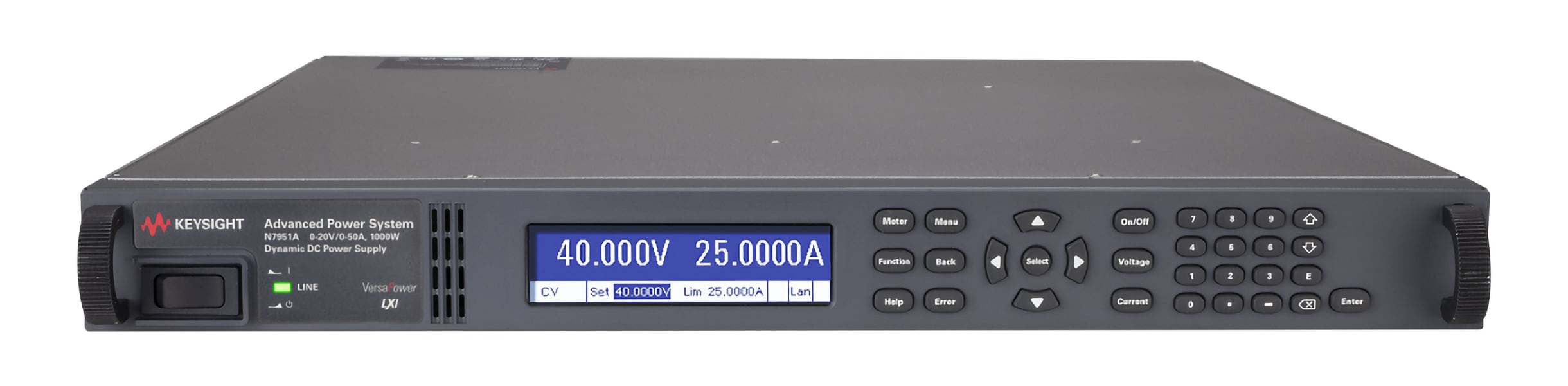

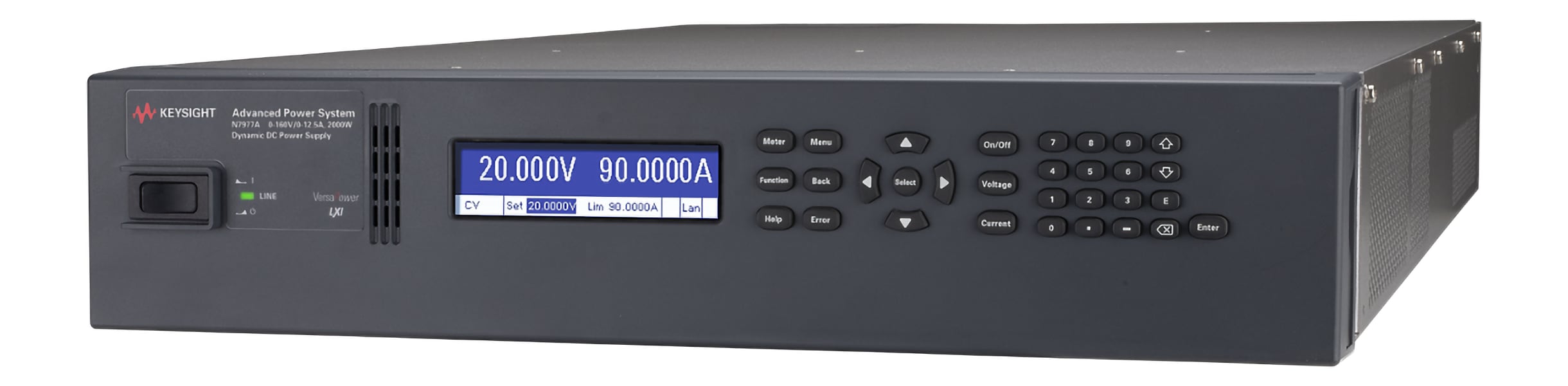

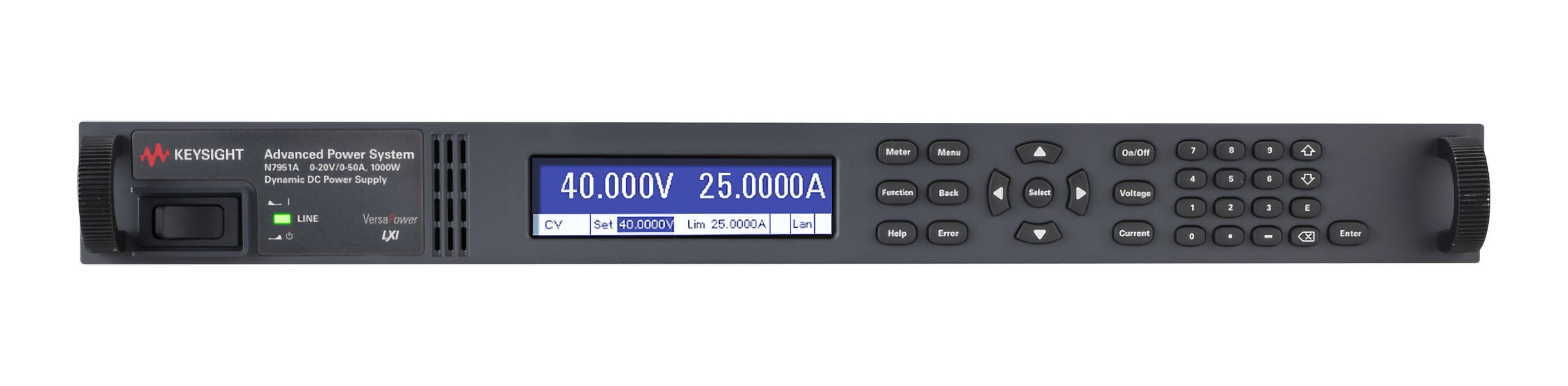

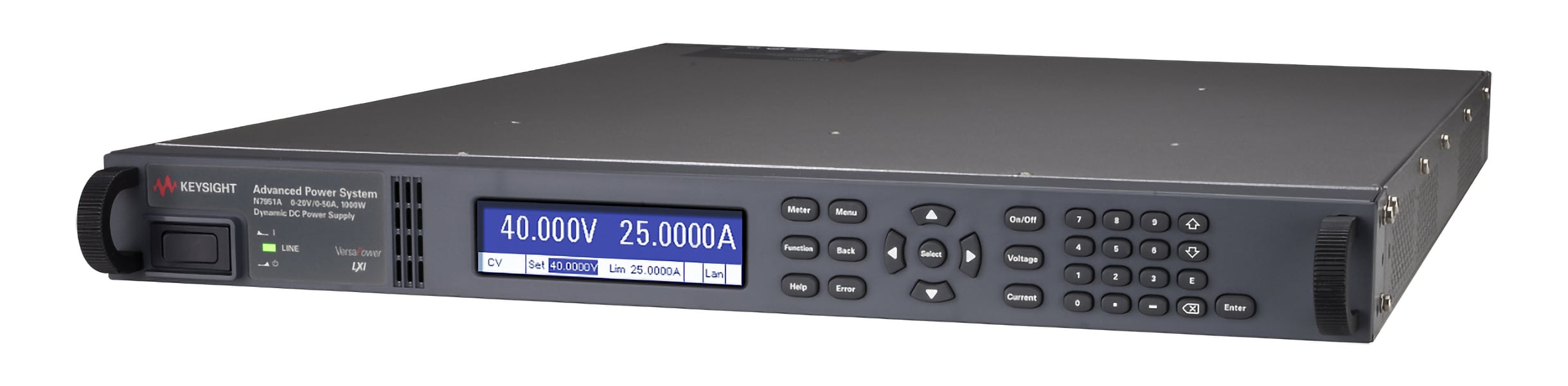

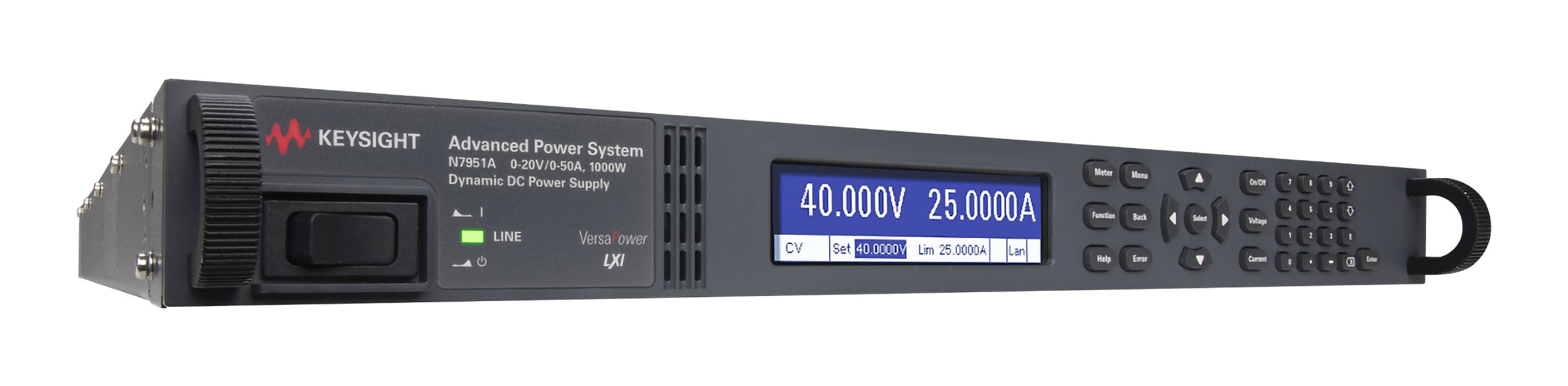

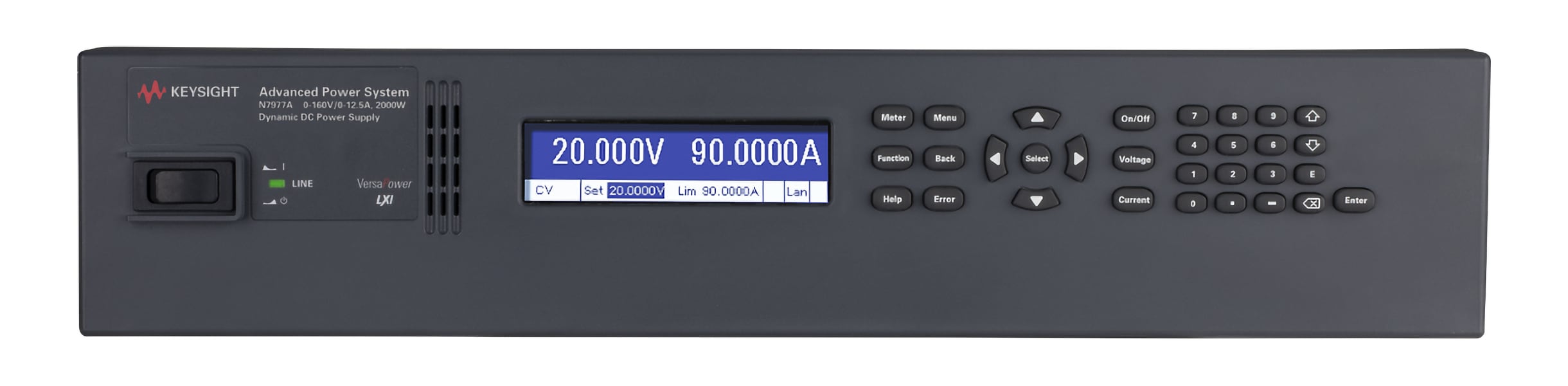

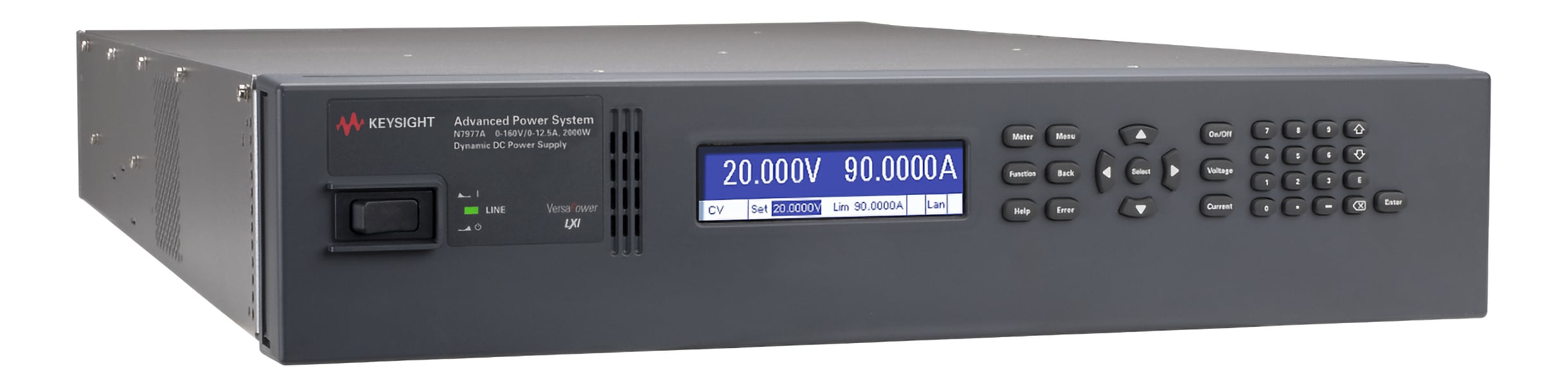

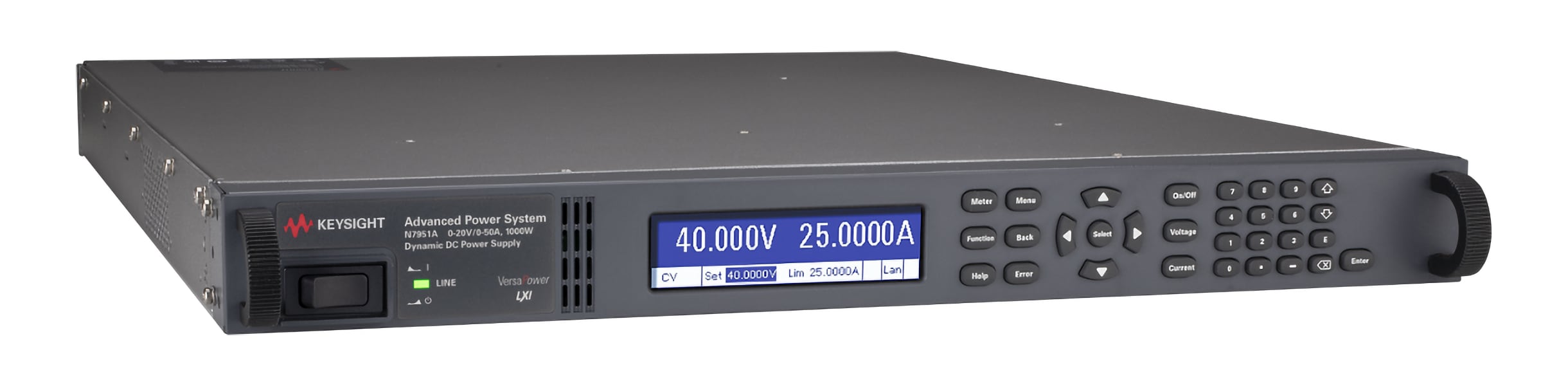

Modelli da 1 kW (1U) e 2 kW (2U), tutti a larghezza rack completa
Opzioni di tensione da 9 V a 160 V, corrente fino a 200 A
Velocità di programmazione up/down rapidissima (fino a 0,35 ms)
Funzionamento a due quadranti: sorgente e sink fino al 100% della corrente nominale (con dissipatore N7909A)
Alta accuratezza di misura: risoluzione a 18 bit, precisione al livello di un multimetro digitale
Digitizer di misura integrati, logging esterno e Black Box Recorder (opzioni)
Protezione avanzata: sovratensione, sovracorrente, sovratemperatura, watchdog timer
Smart triggering, sequenze, forme d’onda arbitrarie e lista di uscita

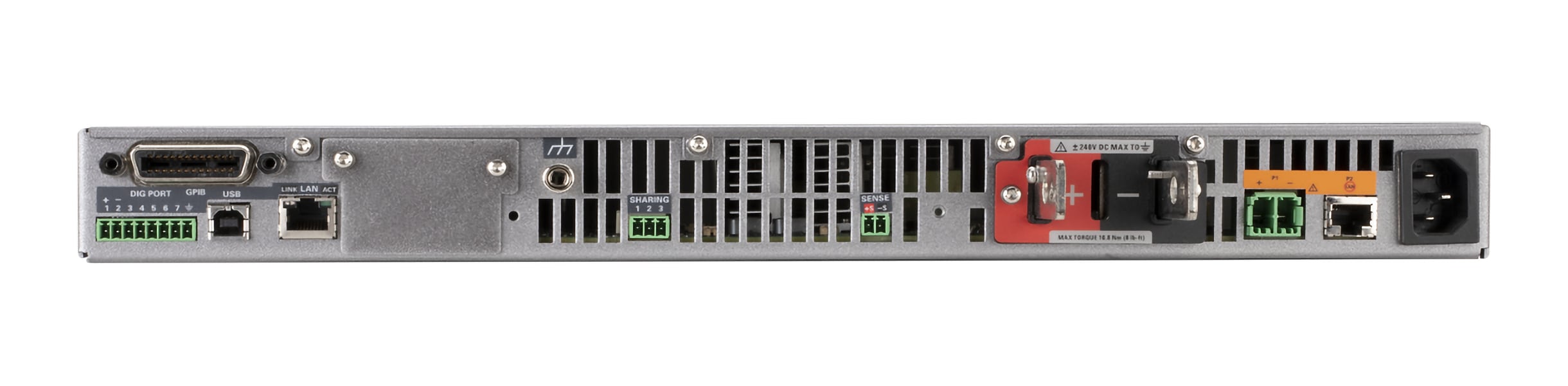

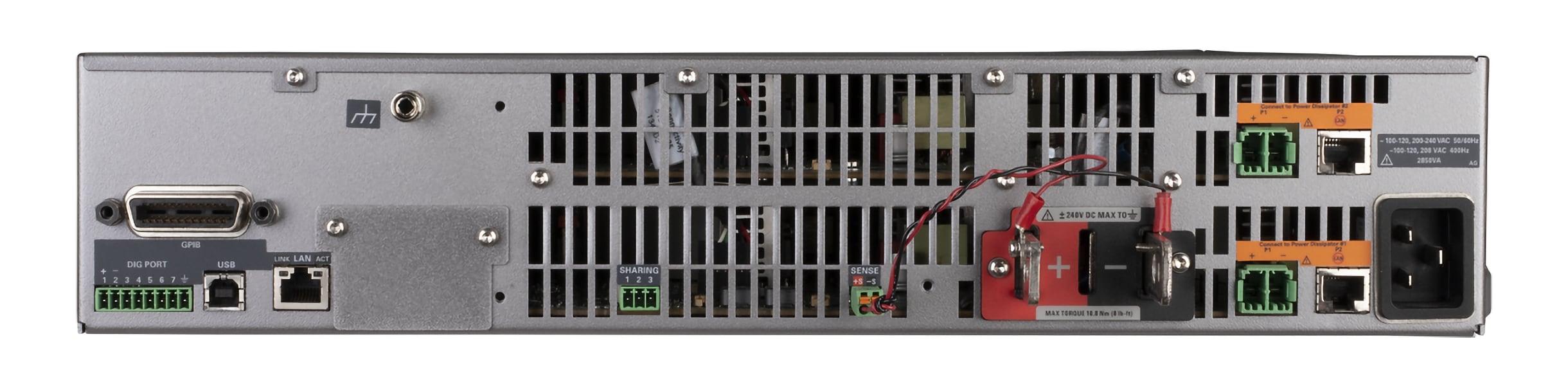

Interfacce LAN (LXI Core), USB e GPIB di serie; web server integrato per controllo remoto
Ideali per batterie, elettronica di potenza, automotive, aerospazio e sistemi ATE industriali

❮ ❯

VEDI TUTTI I MODELLI DELLA SERIE N7900

Modello	Tensione max	Corrente max	Potenza max	Unità rack
N7950A	9 V	100 A	900 W	1U
N7951A	20 V	50 A	1 kW	1U
N7952A	40 V	25 A	1 kW	1U
N7953A	60 V	16.7 A	1 kW	1U
N7954A	80 V	12.5 A	1 kW	1U
N7970A	9 V	200 A	1.8 kW	2U
N7971A	20 V	100 A	2 kW	2U
N7972A	40 V	50 A	2 kW	2U
N7973A	60 V	33 A	2 kW	2U
N7974A	80 V	25 A	2 kW	2U
N7976A	120 V	16.7 A	2 kW	2U
N7977A	160 V	12.5 A	2 kW	2U

RICHIEDI INFORMAZIONI

Caratteristiche	Alimentatori DC Serie N6900	Alimentatori DC dinamici Serie N7900
Programmazione di tensione e corrente	Precisione a 14 bit (16 bit con opzione 303)	Precisione a 16 bit
Misura di tensione e corrente	Precisione a 18 bit	Precisione a 18 bit
Tempo di programmazione tensione salita/discesa	3 ms / 3 ms 0,5 ms / 0,35 ms con opzione 303	0,5 ms / 0,35 ms
Tempo di risposta transitoria (tempo di recupero)	100 μs	100 μs
Funzionamento a due quadranti (10% standard, 100% opzionale)	Sì	Sì
Trigger intelligente	Sì	Sì
Misura accumulo energia ed efficienza	Sì	Sì
Sequenziamento uscita / slew rate regolabile	Sì	Sì
Funzionamento in parallelo	Sì	Sì
Gamma di misura di bassa corrente	Sì, con opzione 301	Sì
Misura di corrente senza soluzione di continuità	Sì, con opzione 301	Sì
Digitizer V e I con frequenza di campionamento programmabile	Sì, con opzione 302	Sì
Funzionalità di logging esterna	Sì, con opzione 302	Sì
Funzionalità lista di uscita	Sì, con opzione 303	Sì
Generazione forme d’onda arbitrarie	Sì, con opzione 303	Sì
Relè di uscita (disconnessione e inversione polarità)	(Sì_* con opzione 760/761)	Sì_*

* N6950A/N7950A e N6970A/N7970A dispongono solo di relè di disconnessione uscita e non di relè di inversione polarità.
