Presentazione SIGLENT SDS2000X HD, serie di oscilloscopi a memoria digitale a 12 bit

Panoramica del Prodotto

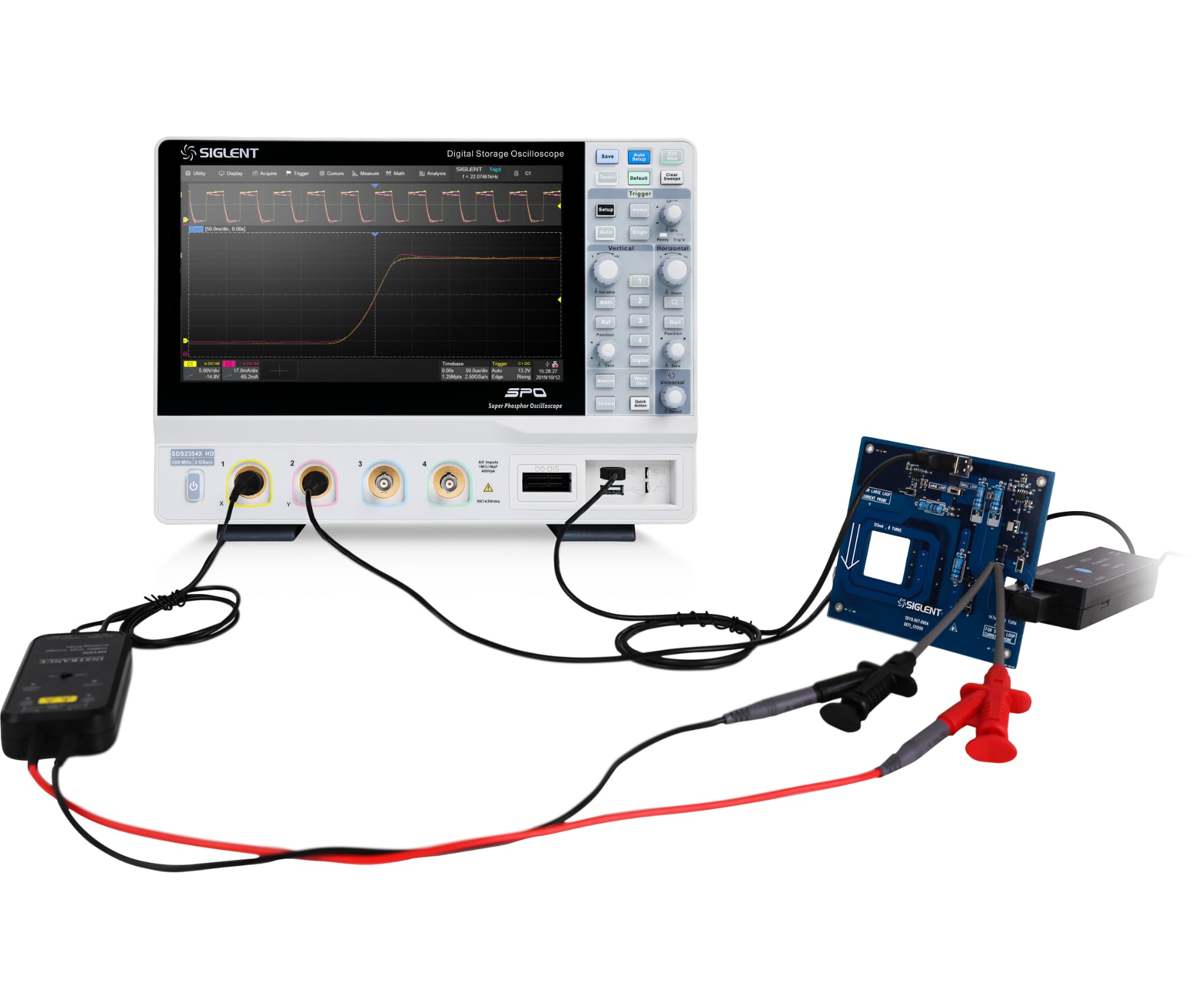

Gli oscilloscopi a memoria digitale ad alta risoluzione della serie SDS2000X HD di SIGLENT si basano su convertitori analogico-digitali a 2 GSa/s, 12 bit e front-end con eccellenti prestazioni di rumore di fondo. Sono disponibili con larghezze di banda di 200 MHz, 350 MHz e opzionalmente 500 MHz, hanno una lunghezza massima di registrazione di 200 Mpts per canale, 4 canali analogici e 16 canali digitali con la capacità di analisi del segnale misto.





































❮ ❯

La serie SDS2000X HD di Siglent utilizza la tecnologia SPO, con una velocità massima di acquisizione della forma d'onda fino a 100.000 wfm/s in modalità normale e fino a 500.000 wfm/s in modalità sequenza. Dispone della funzione di visualizzazione della gradazione dell'intensità a 256 livelli e di una modalità di visualizzazione della temperatura del colore. Impiega anche un innovativo sistema di trigger digitale con alta sensibilità e basso jitter. Il sistema di trigger supporta varie modalità di trigger, incluso il trigger del bus seriale. Strumenti come la registrazione dello storico della forma d'onda, le funzioni di ricerca e navigazione, il test della maschera, il diagramma di Bode, l'analisi della potenza e l'istogramma consentono di acquisire, archiviare e analizzare registrazioni di forme d'onda estese. Sono disponibili anche un'impressionante gamma di funzionalità matematiche e di misurazione, l'opzione per un generatore di forme d'onda arbitrarie a 25 MHz e le decodifiche seriali.

L'ampio display touchscreen capacitivo da 10,1" supporta i gesti multitouch, il design intuitivo dell'interfaccia utente migliora notevolmente l'efficienza operativa. Supporta anche il controllo tramite mouse e tastiera e il controllo remoto su browser Web tramite LAN.

Caratteristiche principali:
■ Alta risoluzione a 12 bit
   - Convertitori Analogico-Digitale a 12 bit con frequenza di campionamento fino a 2 GSa/s
   - Front-end con rumore di fondo di 70 μVrms a larghezza di banda di 500 MHz e precisione del guadagno DC dello 0,5%
■ 4 canali analogici, larghezza di banda fino a 350 MHz (aggiornabile a 500 MHz)
■ Tecnologia SPO
   - Velocità di acquisizione della forma d'onda fino a 100.000 wfm/s (modalità normale) e 500.000 wfm/s (modalità sequenza)
   - Supporta la classificazione dell'intensità a 256 livelli e le modalità di visualizzazione della temperatura del colore
   - Fino a 200 Mpts per canale di lunghezza della registrazione
   - Sistema di trigger digitale
■ Trigger intelligenti: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay e Video (supporta HDTV). Il trigger di zona semplifica il trigger avanzato

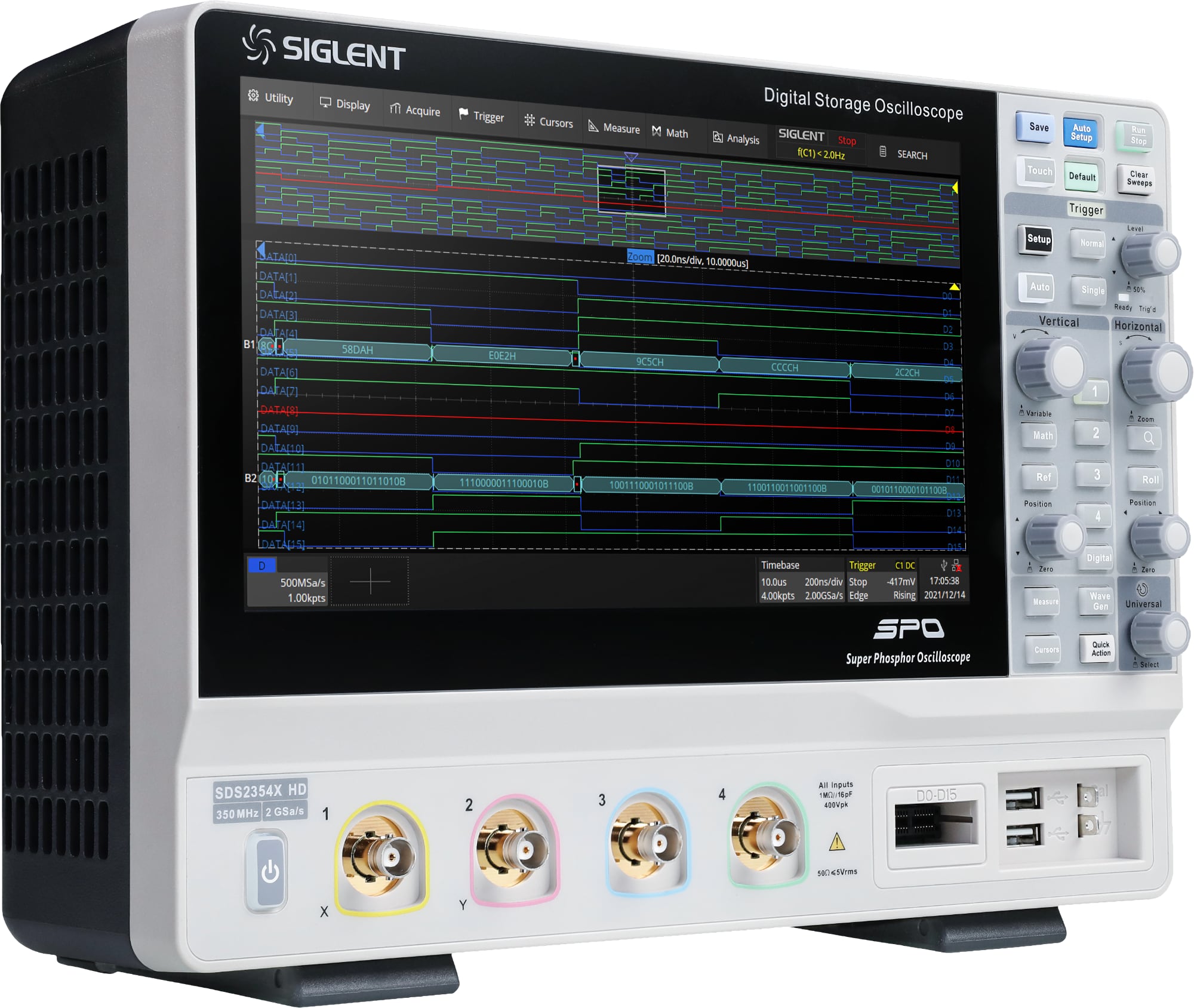

■ Trigger e decodifiche dei bus seriali, supporta i protocolli I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT e Manchester
■ Modalità di acquisizione segmentata (Sequenza), divide la lunghezza massima del record in più segmenti (fino a 80.000), in base alle condizioni di trigger impostate dall'utente, con un tempo morto molto ridotto tra i segmenti per acquisire l'evento qualificante
■ Funzione di registrazione dello storico della forma d'onda (History), la lunghezza massima della forma d'onda registrata è di 80.000 fotogrammi

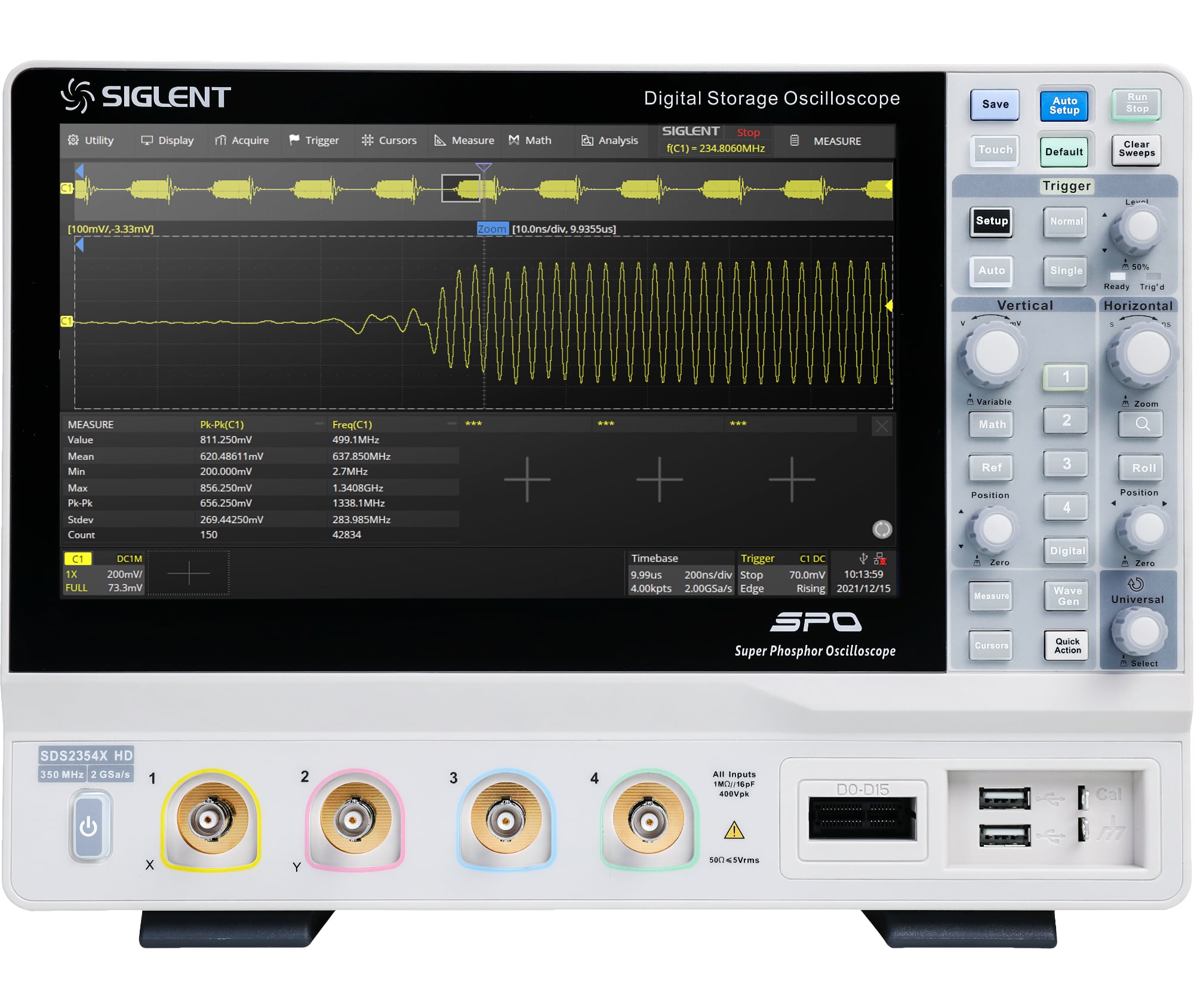

■ Misurazioni automatiche su oltre 50 parametri, supporta statistiche con istogramma, track, trend, misurazione Gating e misurazioni su matematiche, cronologia e riferimento
■ 2 tracce matematiche (FFT con 2 Mpts, addizione, sottrazione, moltiplicazione, divisione, integrazione, differenziale, radice quadrata, ecc.), Supporta l'editor di formule

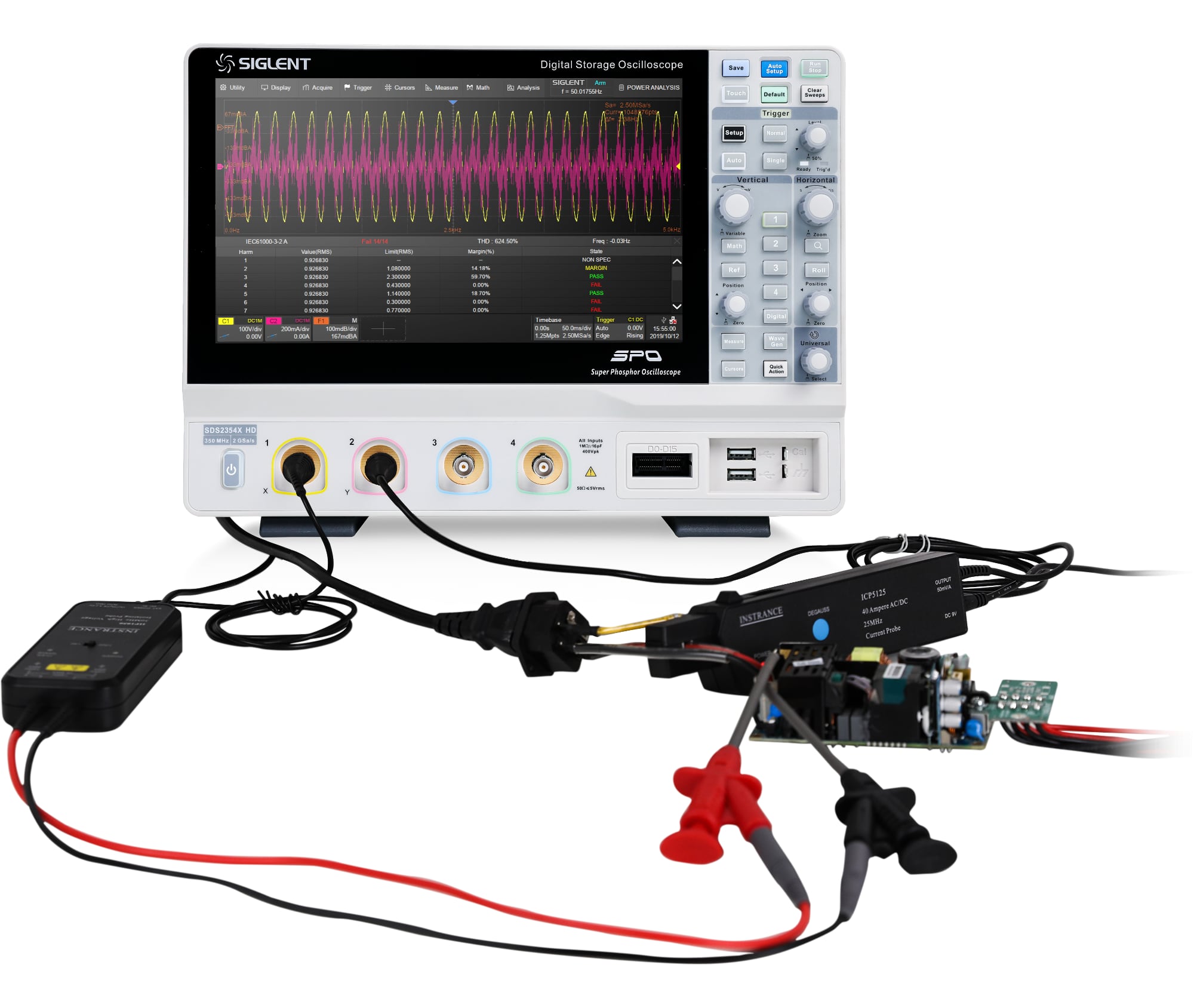

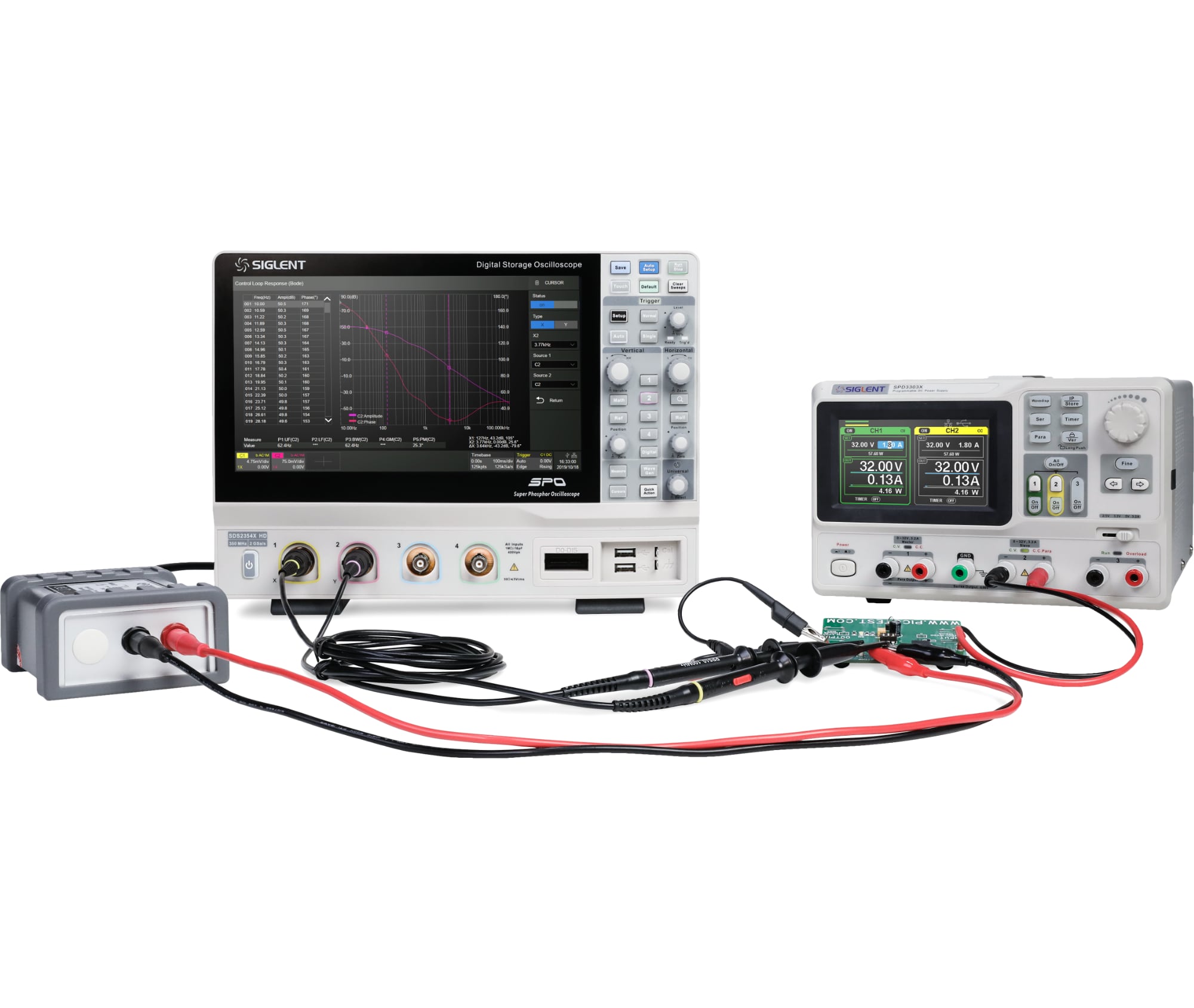

■ Abbondanti funzioni di analisi dei dati come Ricerca, Navigazione, Voltmetro digitale, Contatore, Istogramma della forma d'onda, Grafico di Bode e Analisi della potenza
■ Media basata su hardware ad alta velocità, ERES; Funzione Mask Test basata su hardware ad alta velocità, con lo strumento Mask Editor per la creazione di maschere definite dall'utente
■ 16 canali digitali (opzionali)
■ Generatore di forme d'onda a 25 MHz integrato
■ Ampio display TFT-LCD 10.1” con risoluzione 1024 x 600 pixel; Il touch screen capacitivo supporta i gesti multi-touch

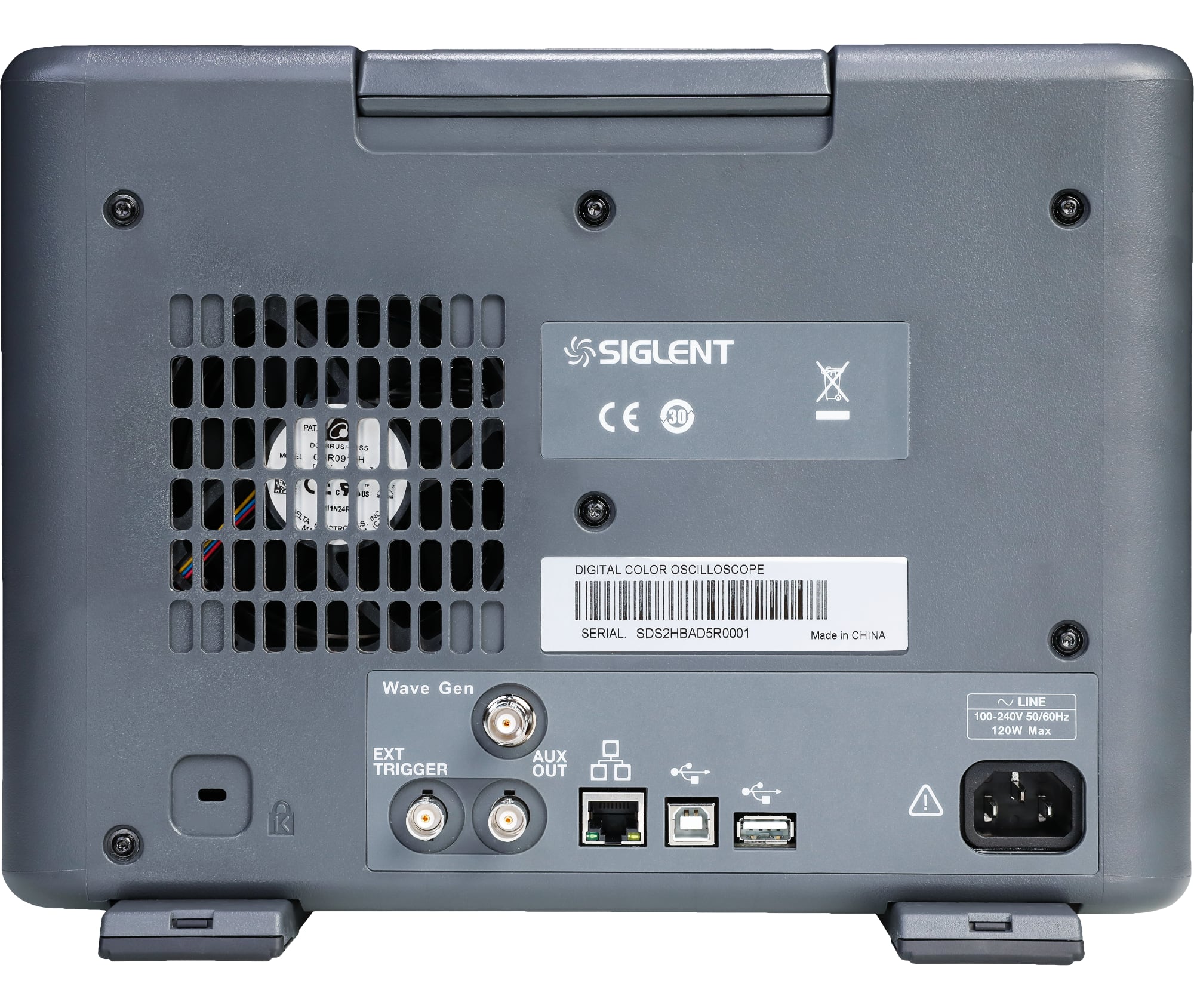

■ Varie interfacce incluse: host USB, dispositivo USB (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
■ Il server web integrato supporta il controllo remoto sulla porta LAN tramite un browser web. Supporta i comandi di controllo remoto SCPI, oltre a mouse e tastiera esterni

Modelli e specifiche chiave


Funzioni e caratteristiche

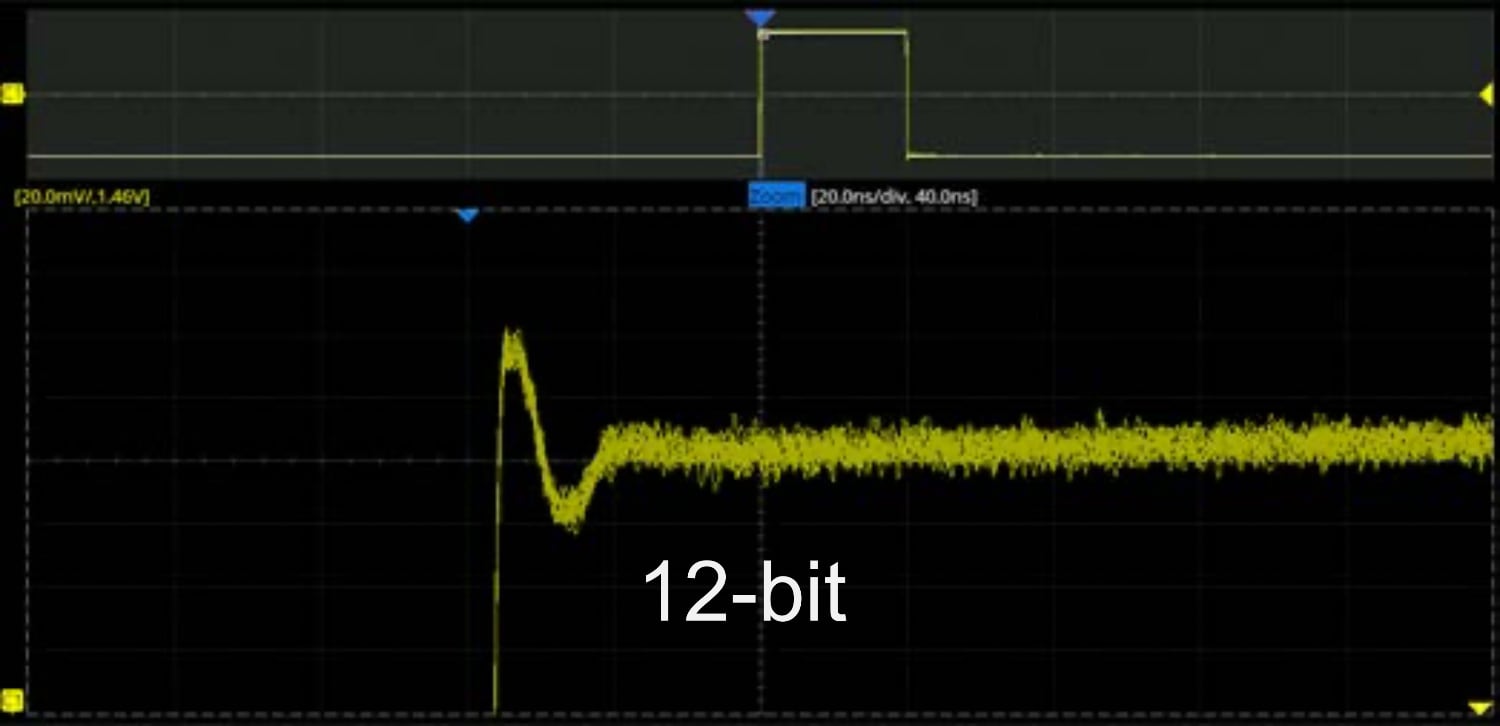

Alta risoluzione a 12 bit

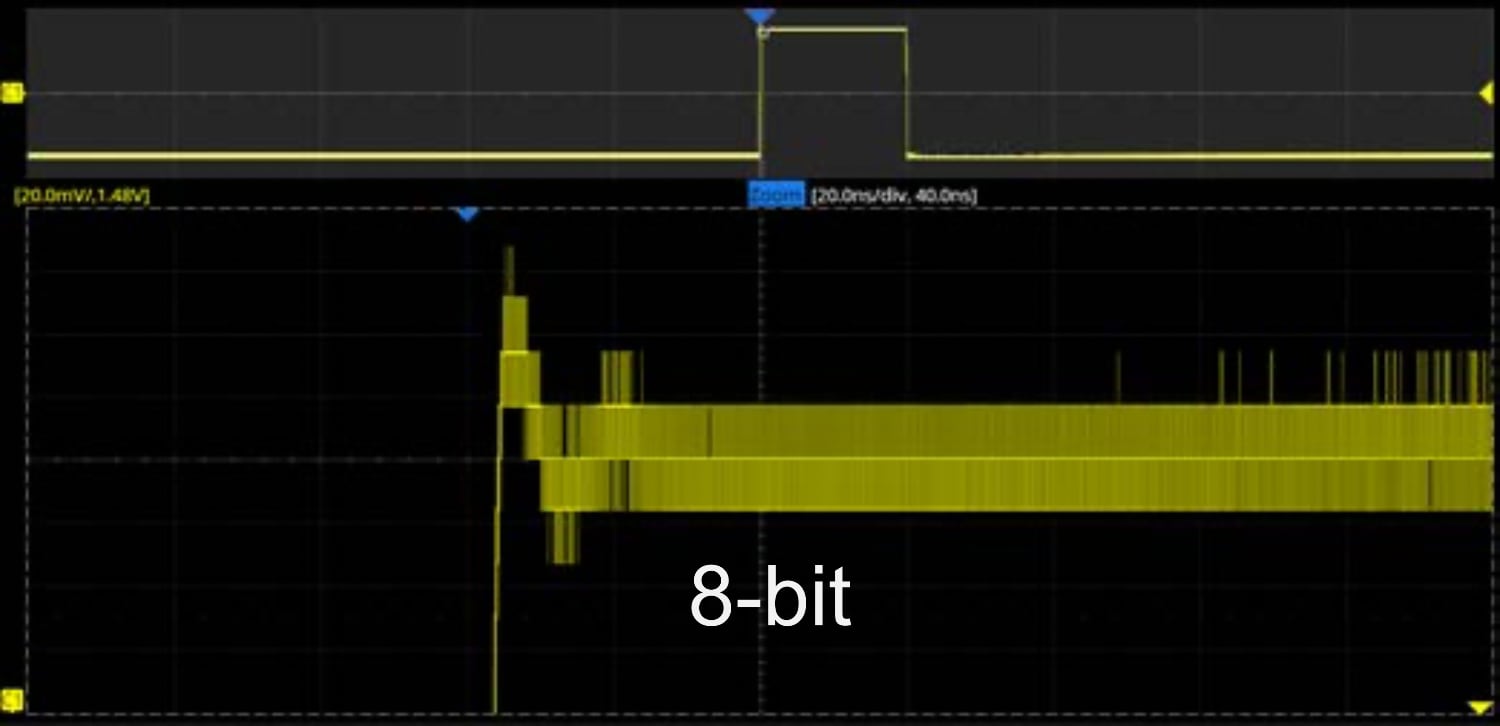

La risoluzione a 12 bit mostra più dettagli e meno rumore sulla forma d'onda.

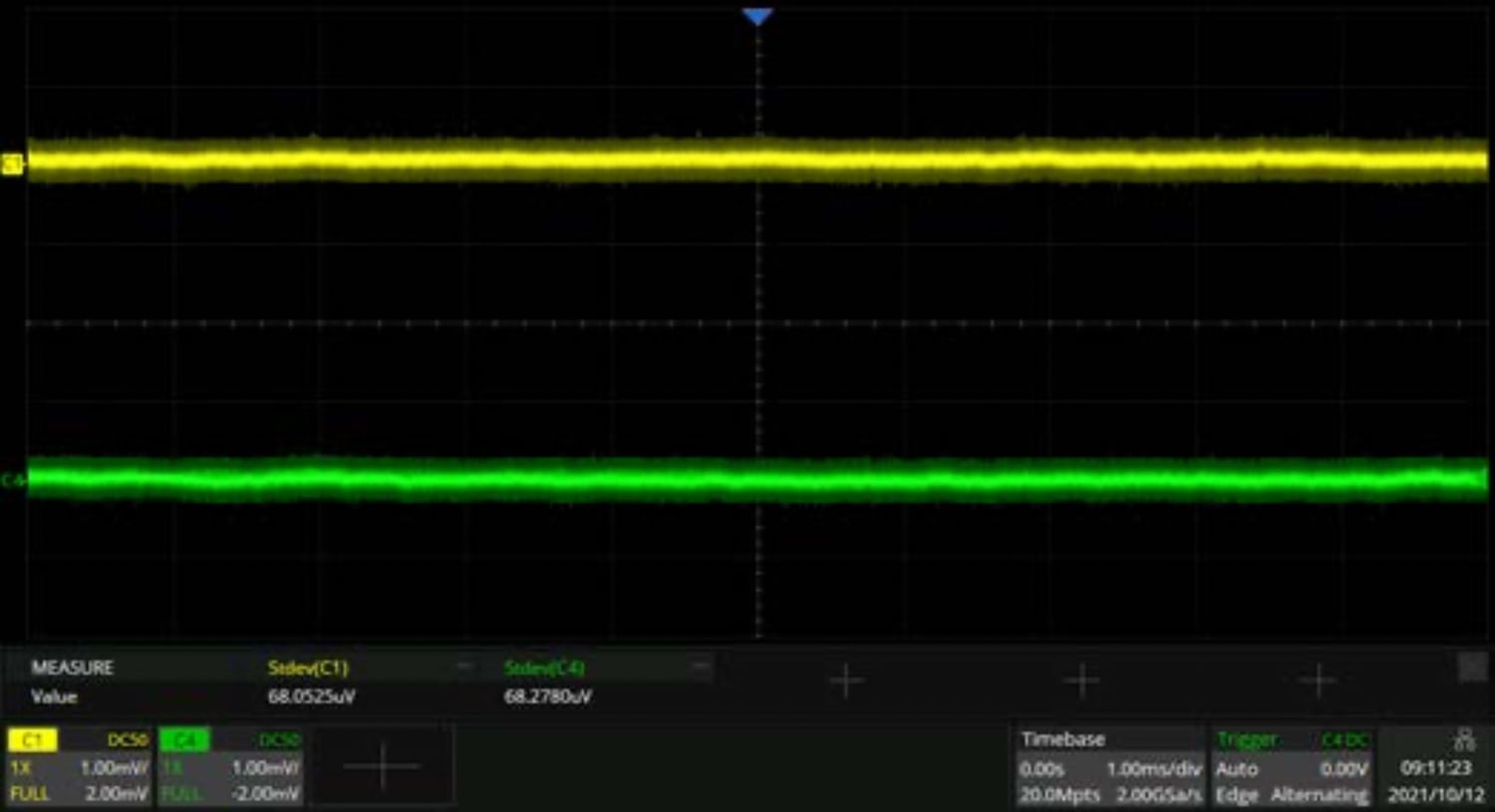

Basso rumore di fondo: solo 70 μVrms a 500 MHz di larghezza di banda

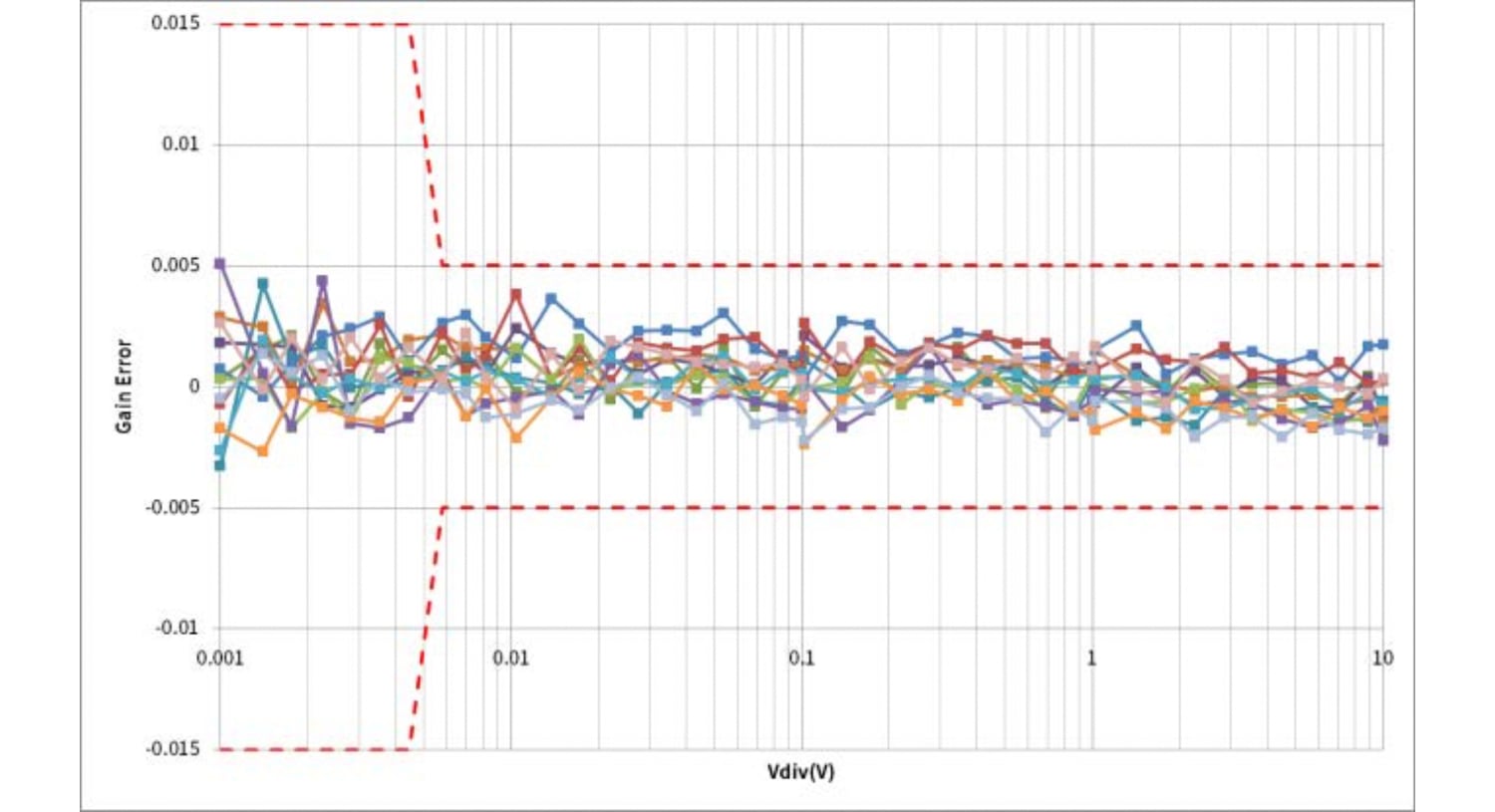

Precisione del guadagno DC dello 0,5%.

Eccellente interfaccia utente ed esperienza utente


• Display 10.1” con risoluzione 1024 x 600 pixel

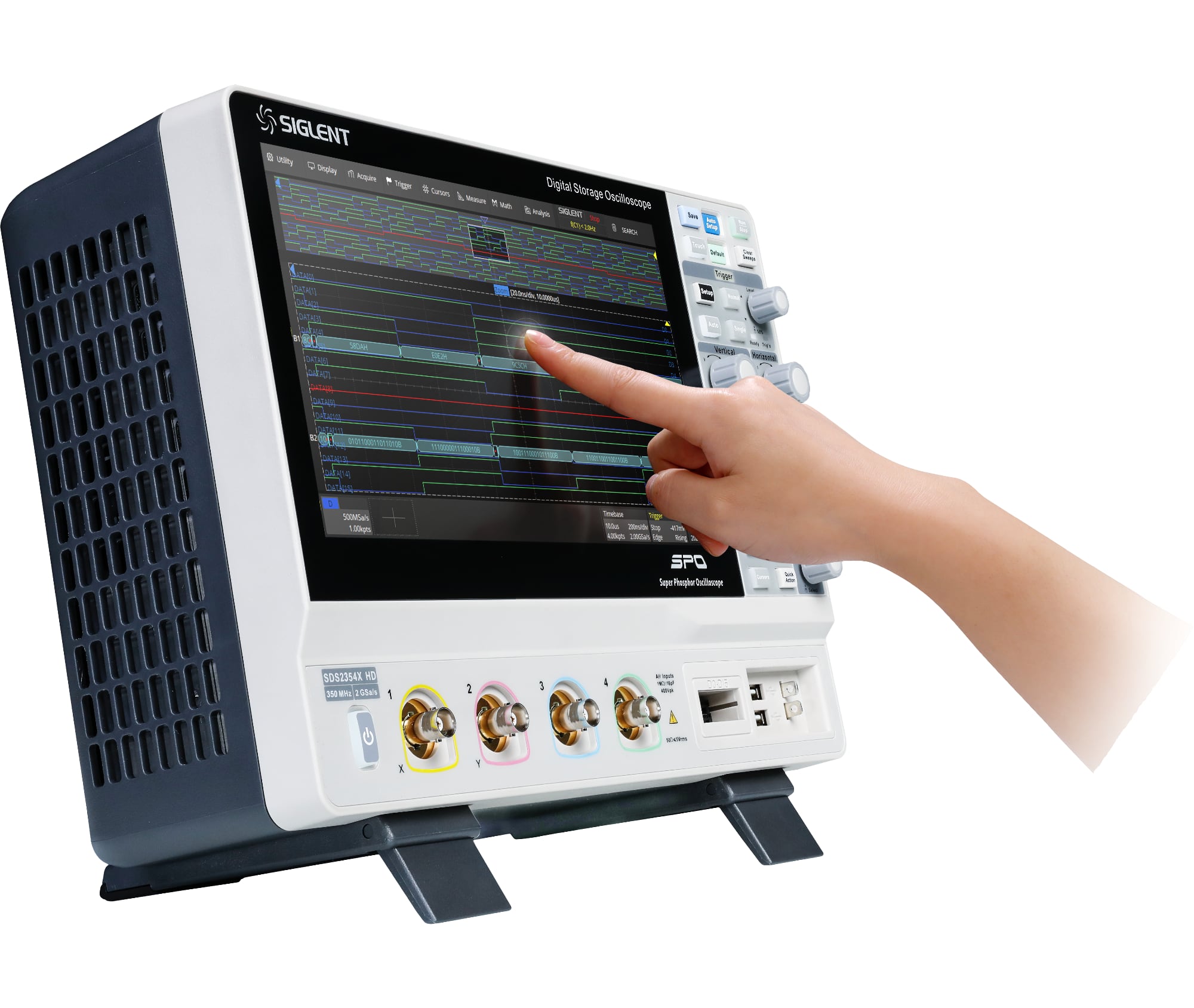

• Grazie al touchscreen capacitivo, che supporta i gesti multi-touch, è possibile spostare e ridimensionare rapidamente le tracce della forma d'onda con i movimenti delle dita, migliorando notevolmente l'efficienza operativa
• Il server Web integrato supporta il controllo remoto tramite LAN su un browser Web
• Sono supportati mouse e tastiera esterni
