Presentazione delle sonde isolate in fibra ottica RIGOL serie PIA1000

Posted by Batter Fly 05/12/2024 0 Comment(s) 2552 Strumenti di Misura,

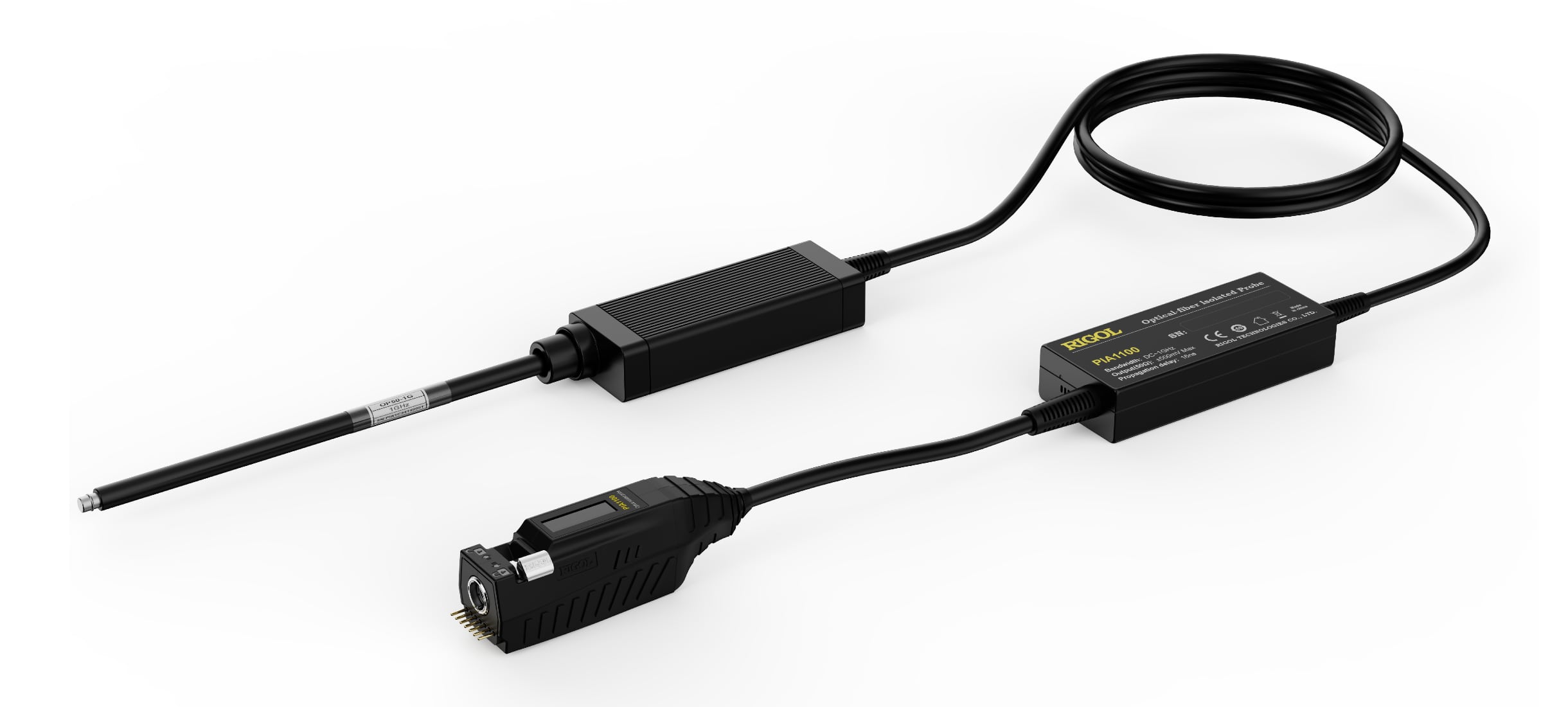

La serie di sonde isolate a fibra ottica RIGOL PIA1000 offre prestazioni eccezionali e test in sicurezza grazie alla sua eccellente capacità di reiezione del modo comune e all'elevata tensione di isolamento. Garantisce un'uscita a piena scala nell'intervallo di tensione in modalità differenziale da ±0,01 V a ±2500 V utilizzando diverse punte di attenuazione. La PIA1000 è alimentata tramite laser, offrendo una soluzione perfetta per un alimentazione isolata. Inoltre, è compatibile con l'interfaccia di riconoscimento automatico degli oscilloscopi RIGOL (ad esempio, MSO8000, DHO4000, MHO/DHO5000 ). Questa compatibilità semplifica le operazioni e migliora l'esperienza dell'utente consentendo test immediati.

❮ ❯

VISUALIZZA TUTTI I MODELLI DELLA SERIE PIA1000

Caratteristiche principali:

Ampia larghezza di banda:
- PIA1020: 200 MHz
- PIA1050: 500 MHz
- PIA1100: 1 GHz
Tensione in modalità comune: fino a 85 kVpk
Tensioni in modalità differenziale: da ±0,01 V a ±2500 V con punte di attenuazione differenti
Elevato CMRR: fino a 108 dB a 1 GHz
Risposta rapida: test immediato dopo l'accensione, senza tempo di riscaldamento, con un'accuratezza dell'1% nel guadagno DC

Applicazioni:

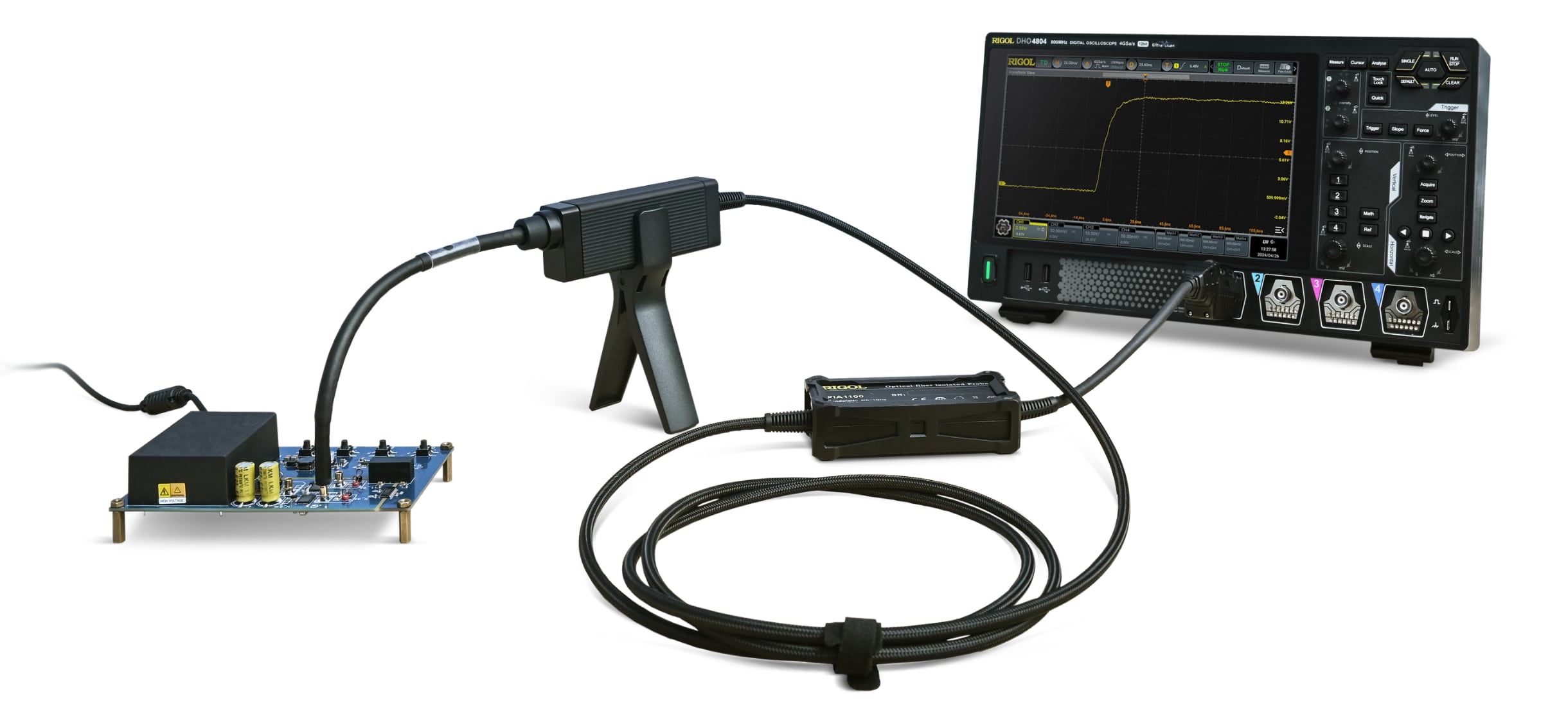

Valutazione di dispositivi di potenza, misurazione parallela della corrente, risoluzione di problemi EMI ed ESD
Progettazione di motori elettrici, convertitori di potenza e ballast elettronici

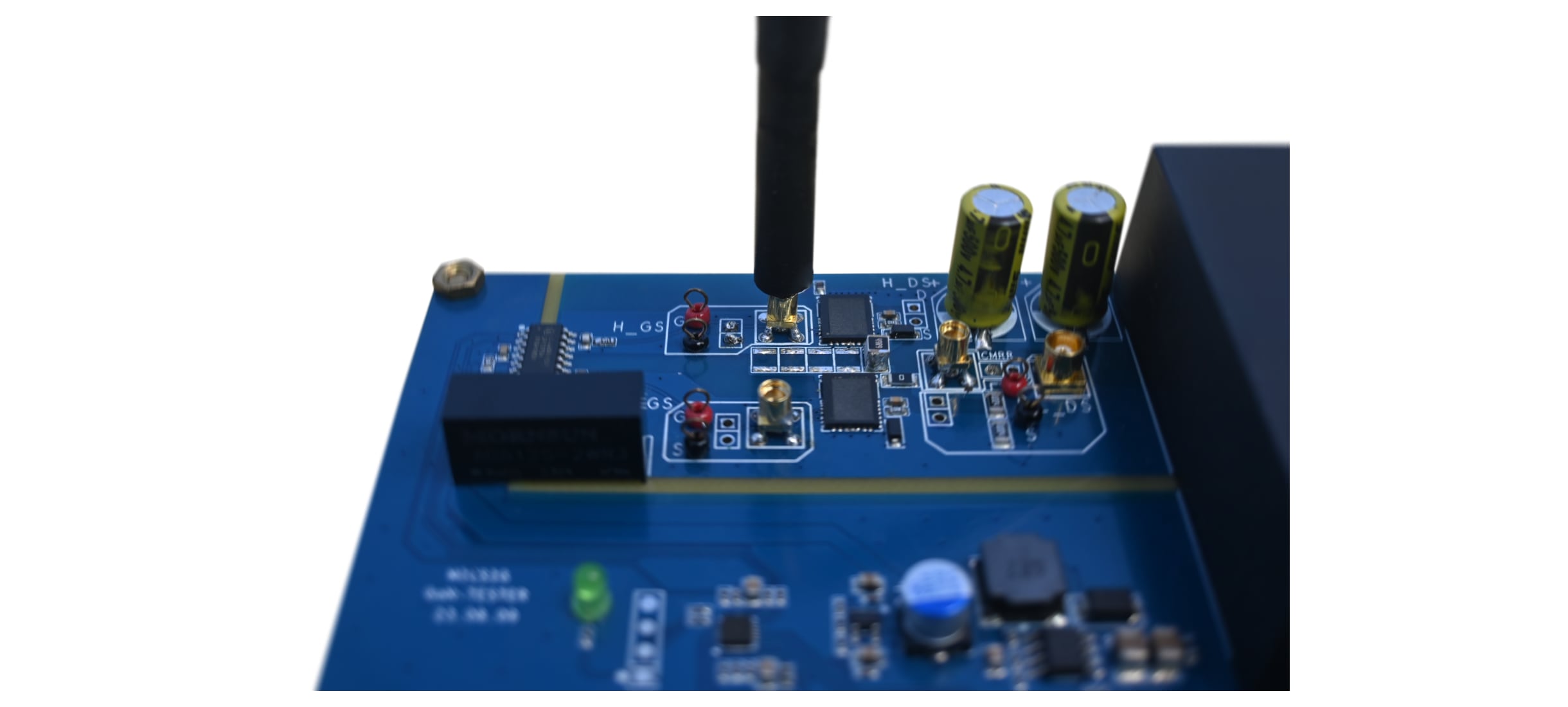

Progettazione e analisi di dispositivi GaN, SiC, IGBT a mezzoponte o ponte completo
Test di inverter, UPS e alimentatori a commutazione
Test di isolamento di sicurezza per applicazioni ad alta tensione e larga banda
Applicazioni di test per ampie tensioni e ampia banda
Misurazioni flottanti

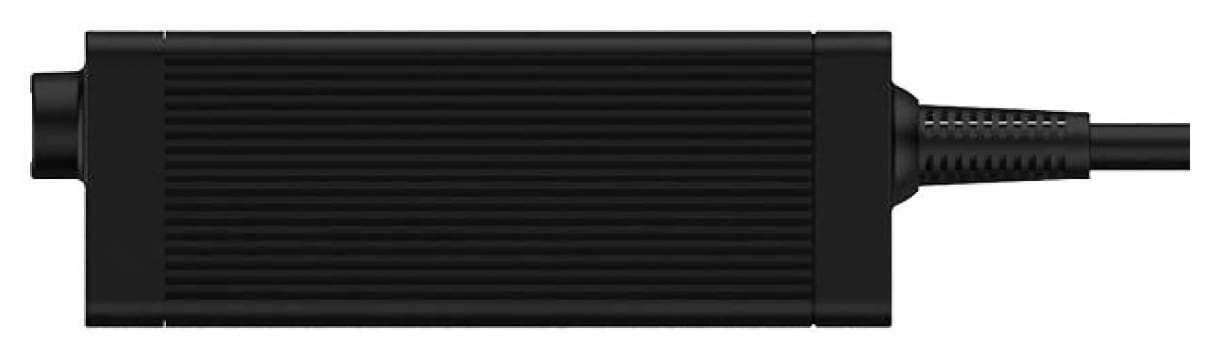

Convertitore elettrico-ottico

Il convertitore elettrico-ottico trasforma il segnale elettrico sotto test in un segnale ottico e lo trasmette tramite fibra ottica al convertitore ottico-elettrico. Il convertitore elettrico-ottico della serie PIA1000 è alimentato tramite fibra ottica, senza necessità di un'alimentazione aggiuntiva.

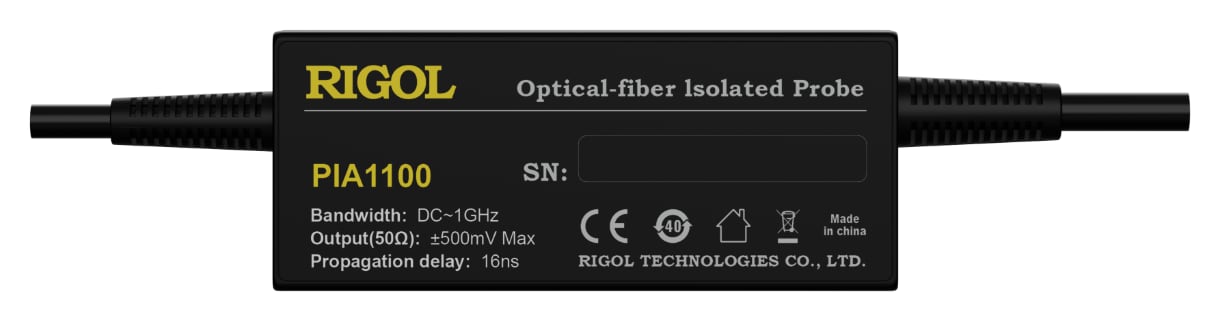

Convertitore ottico-elettrico

Il convertitore ottico-elettrico può ripristinare il segnale ottico trasmesso dal convertitore elettrico-ottico in un segnale elettrico e inviarlo all'oscilloscopio tramite il controller della sonda.

CONTATTAMI PER UNA DEMO

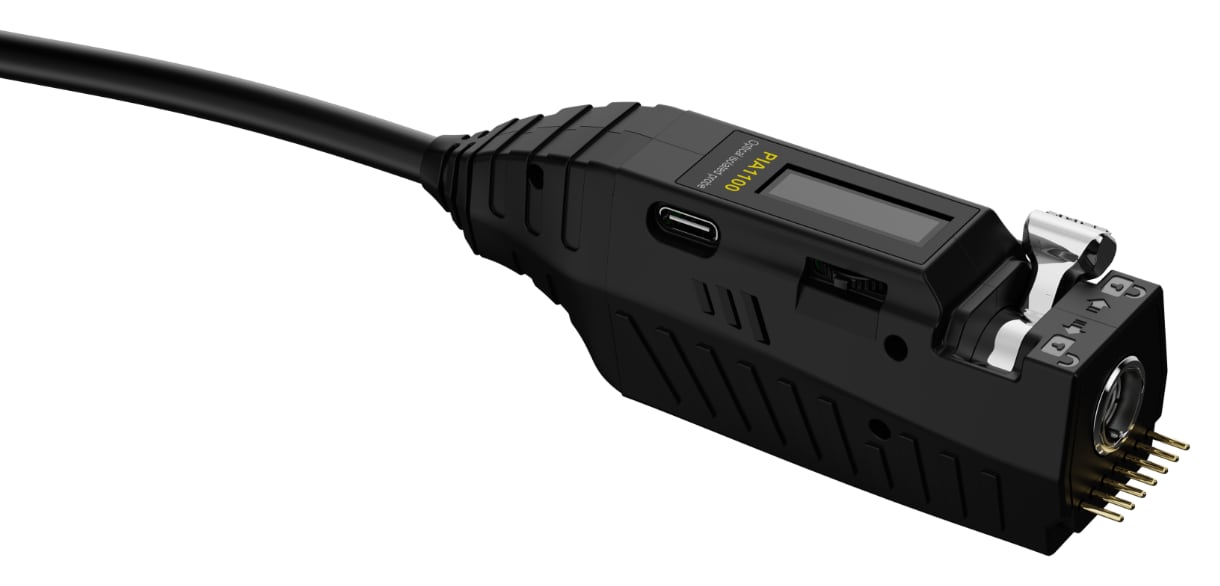

Controller della sonda

Il controller della sonda può essere collegato all'interfaccia di ingresso dell'oscilloscopio RIGOL. Può essere utilizzato per alimentare la sonda, configurare la comunicazione e impostare il rapporto di attenuazione. Inoltre, il controller fornisce anche un'interfaccia Type-C tramite la quale è possibile collegare un alimentatore (PD, 12 V, 3 A) per alimentare la sonda. Il controller della sonda è mostrato nella figura seguente.

Display della sonda da 0,91'': utilizzato per visualizzare le informazioni di misura e i messaggi di avviso.
Leva di blocco: spingere la leva per bloccare o sbloccare la connessione tra la sonda e l'interfaccia dell'oscilloscopio.
Connettore di uscita della sonda: utilizzato per collegare l'interfaccia di ingresso dell'oscilloscopio.
Interruttore a rotella: ruotare la rotella per passare tra le funzioni di attenuazione della sonda, calibrazione della sonda e riavvio della sonda sul display. Premere la rotella per confermare la selezione.
Interfaccia Type-C: utilizzata per collegare l'alimentatore (PD, 12 V, 3 A) per alimentare la sonda. Utilizzando l'interfaccia Type-C per alimentare la sonda, l'alimentazione dall'oscilloscopio verrà disconnessa.

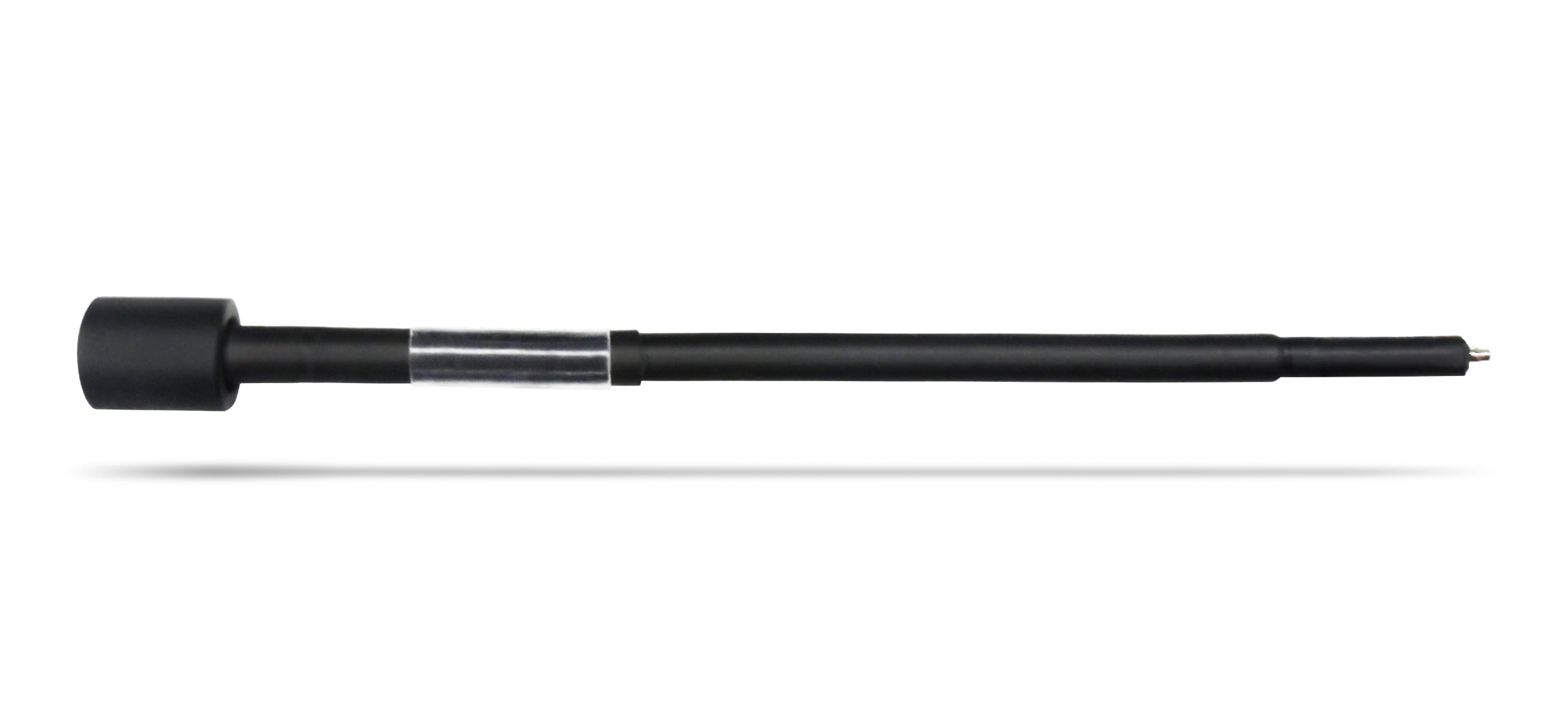

Punta di attenuazione

La punta di attenuazione viene utilizzata per collegare il convertitore elettrico-ottico al DUT (Dispositivo sotto Test). Per evitare possibili danni all'apparecchiatura, è necessario utilizzare una punta di attenuazione anziché collegare direttamente il convertitore elettrico-ottico al circuito.

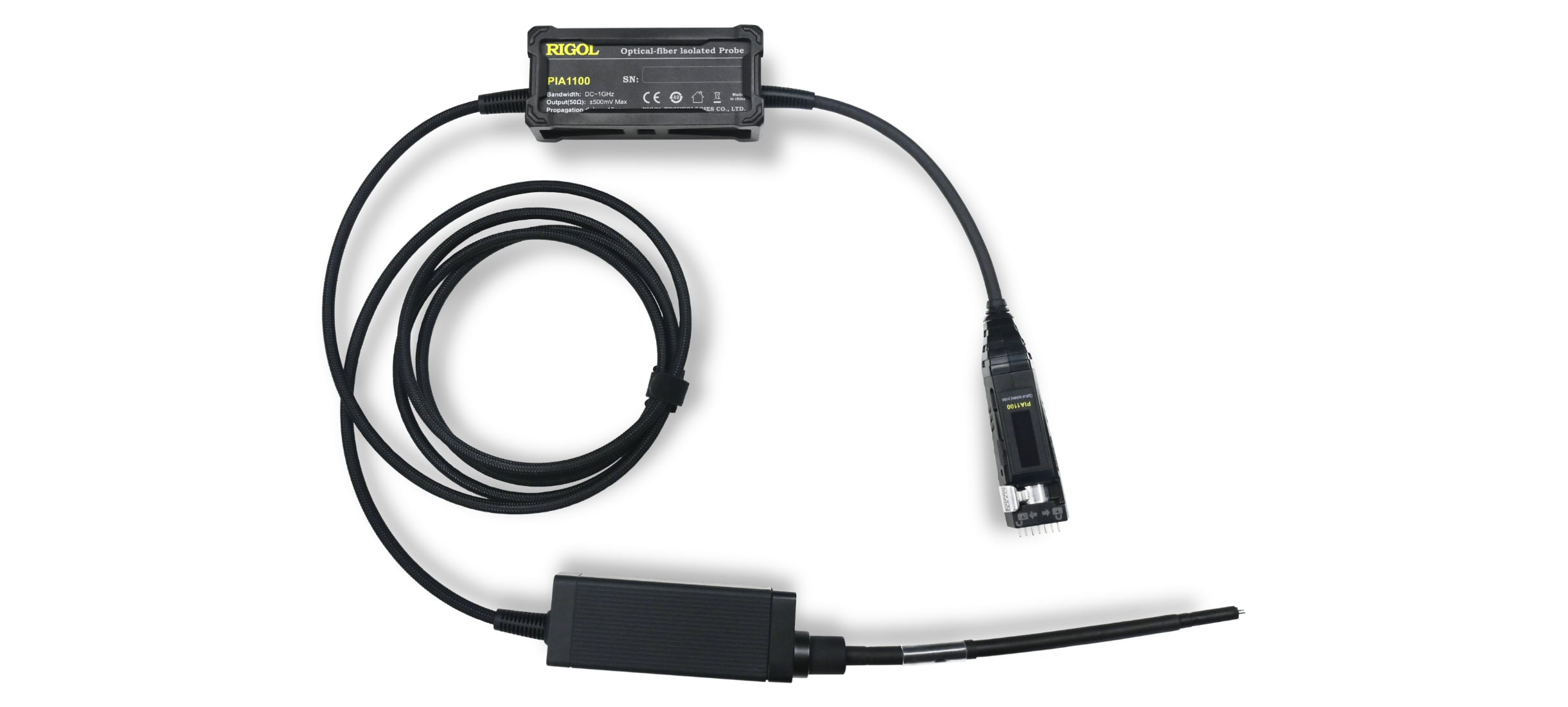

La serie di sonde isolate in fibra ottica PIA1000 include i seguenti modelli:

Modello	PIA1020	PIA1050	PIA1100
Larghezza di banda	200 MHz	500 MHz	1 GHz
Tempo di salita	≤1,75 ns	≤700 ps	≤450 ps
CMRR	DC: 180 dB 200 MHz: 122 dB	DC: 180 dB 500 MHz: 114 dB	DC: 180 dB 1 GHz: 108 dB
Ritardo di propagazione	18,5 ns (lunghezza fibra 2 m)	17,2 ns (lunghezza fibra 2 m)	17,2 ns (lunghezza fibra 2 m)
Intervallo di tensione in uscita	±1,25 V	±500 mV	±500 mV
Rumore	≤2 mVrms@0 dB ≤400 μVrms@20 dB	≤2,4 mVrms@0 dB ≤420 μVrms@20 dB	≤2,4 mVrms@0 dB ≤420 μVrms@20 dB
Alimentazione	Alimentazione dall'interfaccia della sonda dell'oscilloscopio o dall'interfaccia USB-C
Precisione del guadagno DC (tipica)	1%
Tensione in modalità comune	85 kVpk
Certificazione	IEC60825-1
