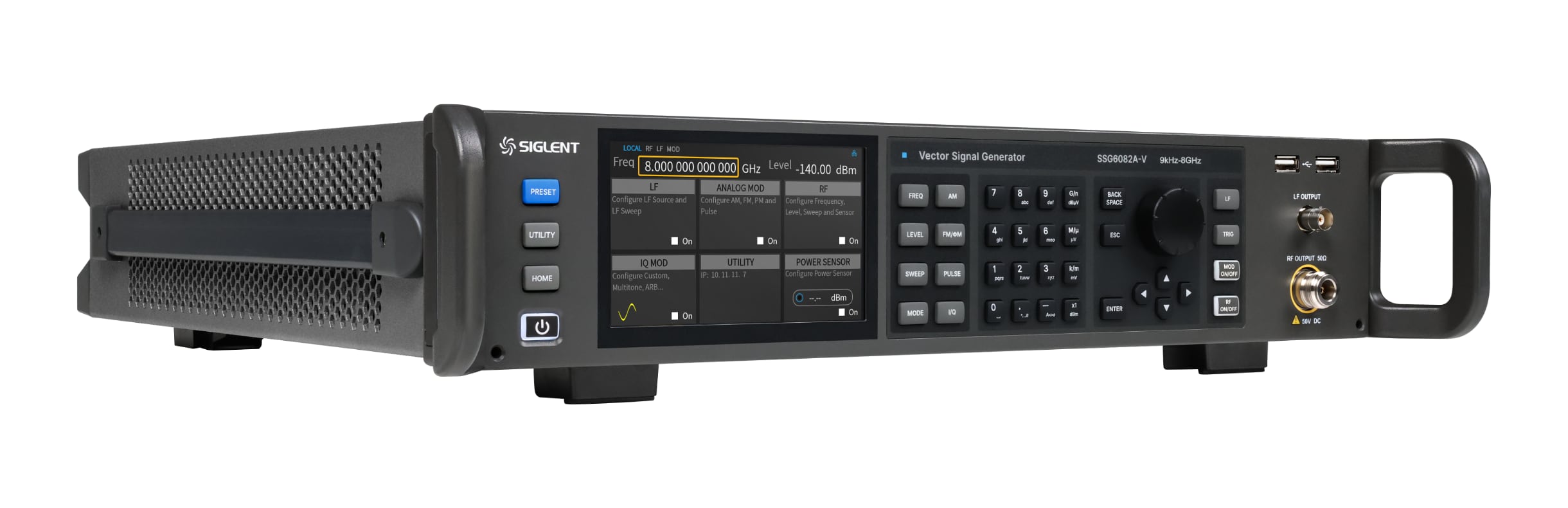

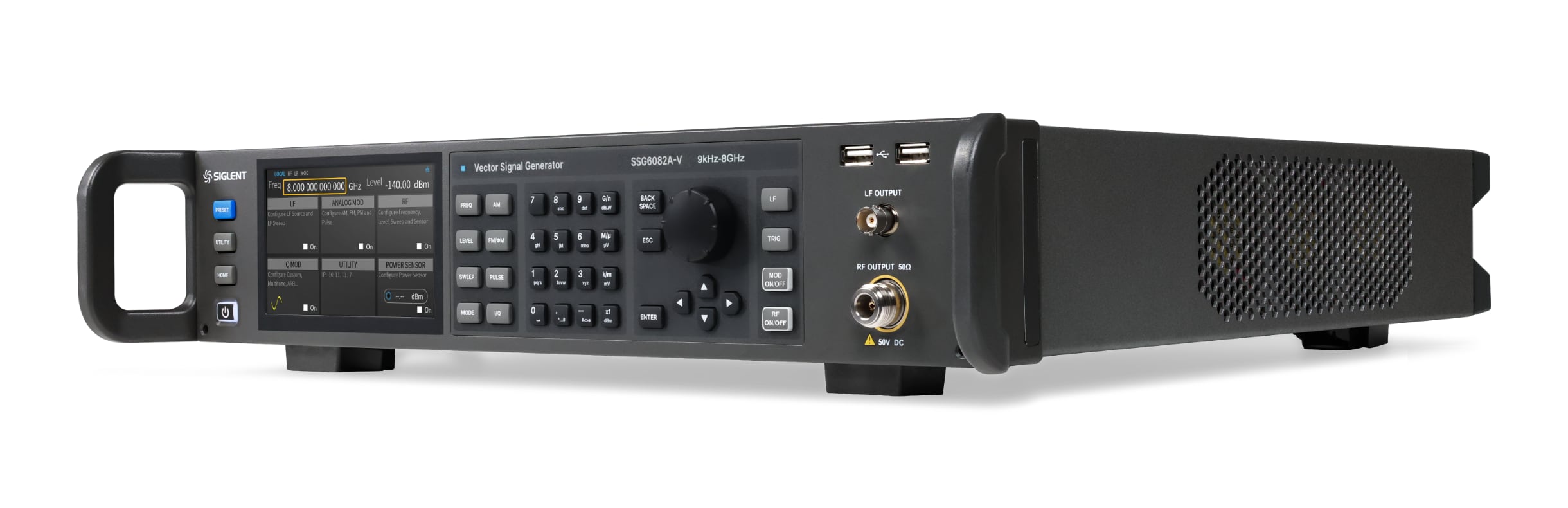

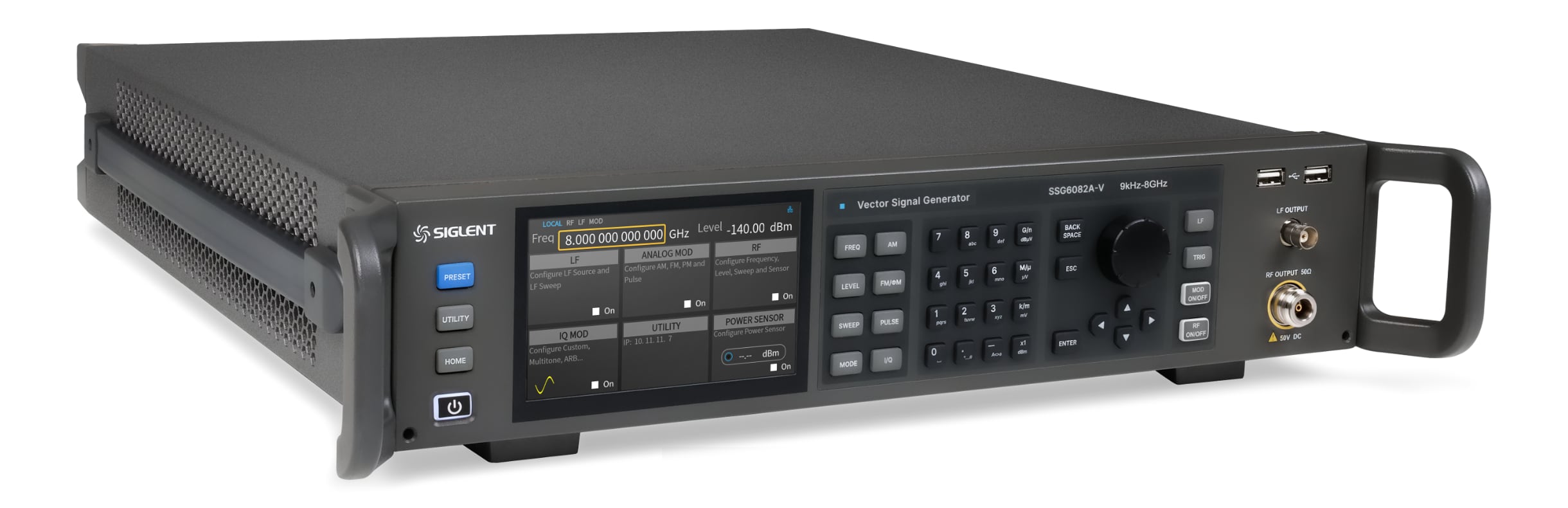

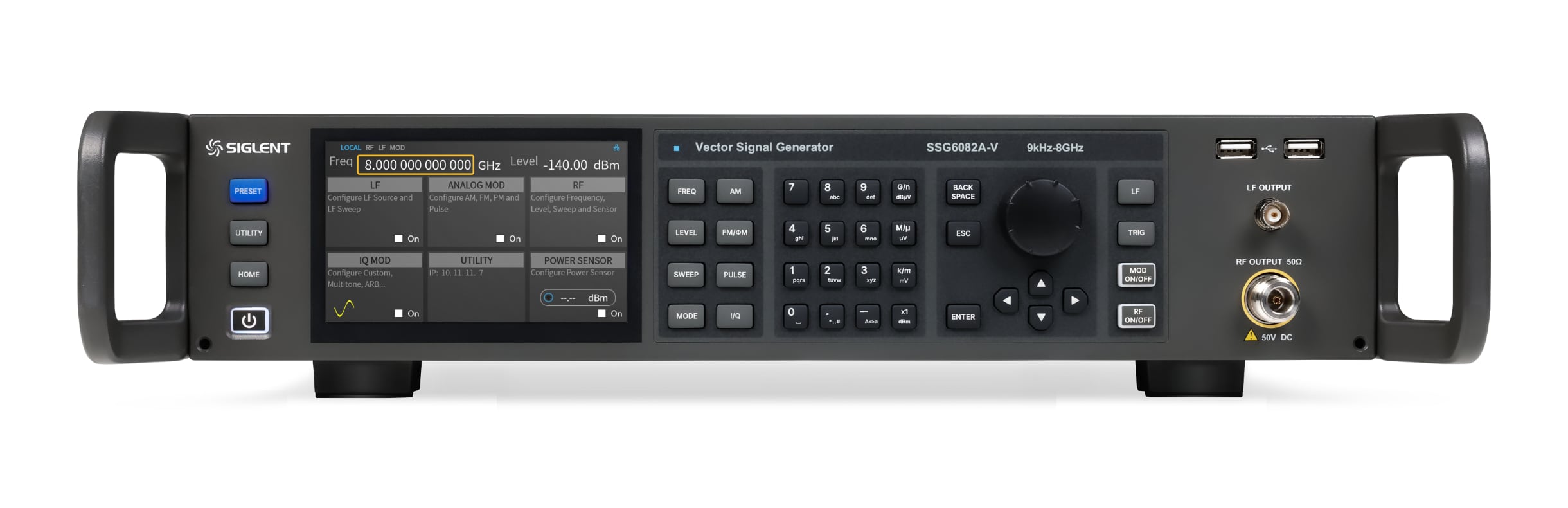

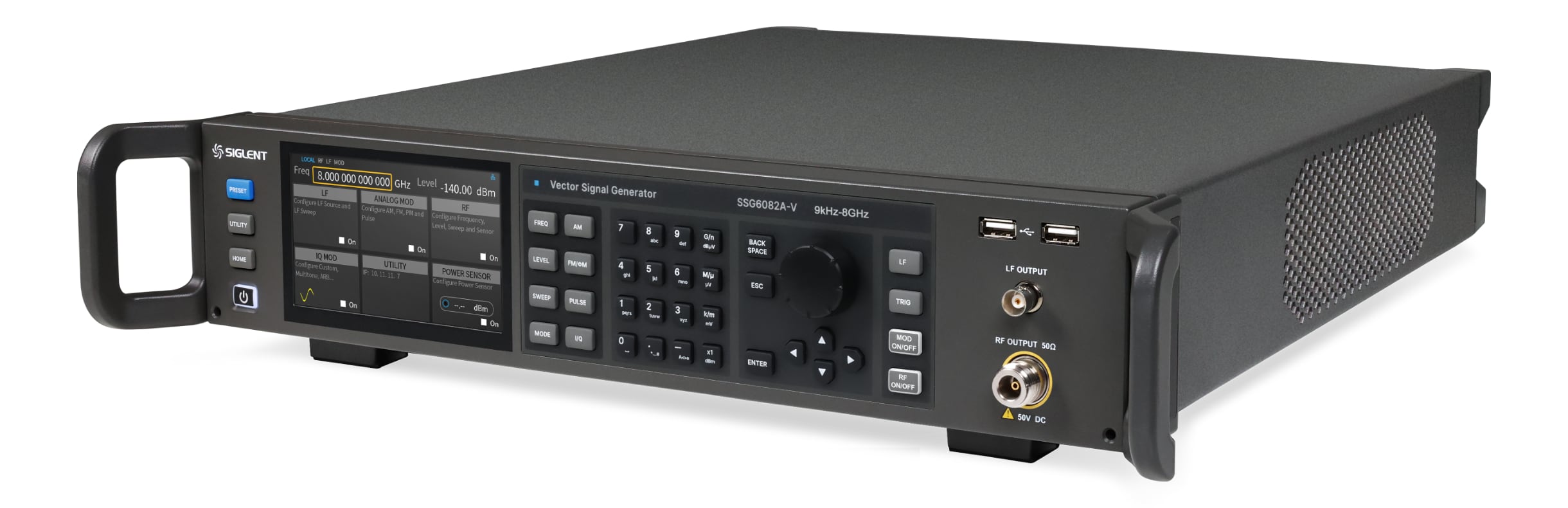

Presentazione del generatore di segnale vettoriale RF SIGLENT SSG6082A-V

Product Overview

Il generatore di segnali vettoriali SSG6082A-V offre una gamma di frequenza di uscita da 9 kHz a 8 GHz. Supporta la modulazione analogica AM, FM e PM, nonché la modulazione a impulsi e la funzione di generatore di sequenze a impulsi. Dispone di una sorgente baseband IQ interna da 500 MHz, che, combinata con il software SigIQPro per PC, può generare segnali modulati digitali comuni e segnali di protocollo di comunicazione come 5G NR, WLAN, LTE, BLUETOOTH e IOT. Dopo la calibrazione in fabbrica, l'uscita RF presenta ottime caratteristiche broadband a 1 GHz e una buona prestazione ACPR, rendendolo adatto a vari scenari di ricerca e sviluppo, produzione e altri.

❮ ❯

Caratteristiche principali:

• Frequenza Massima: 8 GHz
• Risoluzione Impostazione Frequenza: Fino a 0.001 Hz
• Gamma Impostazione Livello: Da -140 dBm a 30 dBm
• Rumore di Fase: < -132 dBc/Hz @ 1 GHz, offset 10 kHz (valore tipico)
• Precisione Ampiezza: ≤ 0.7 dB (valore tipico)
• Supporto Modulazione: Supporta modulazione analogica AM/FM/PM, opzioni di modulazione interne ed esterne.
• Modulazione a Impulsi: Supporta funzione di modulazione a impulsi, generatore di treni di impulsi e sequenze di impulsi definite dall'utente (opzionale).
• Modulazione Generale: In grado di generare in tempo reale segnali modulati QAM, FSK, ASK, PSK, multi-tono e vari altri segnali modulati. Supporta la riproduzione di file di forma d'onda e sequenze.
• Supporto Riproduzione File di Forma d'Onda: Generazione e riproduzione di sequenze di forma d'onda.
• Segnali Protocollo di Comunicazione: Supporta la generazione di segnali di protocollo di comunicazione comuni come 5G NR, WLAN, LTE, BLUETOOTH, IOT, ecc., quando utilizzato con il software SigIQPro.
• MIMO e Altre Applicazioni: Supporta MIMO e vari altri scenari di applicazione.
• AWGN Baseband IQ in Tempo Reale: Supporta AWGN baseband IQ in tempo reale, consentendo un controllo preciso della potenza del segnale e del rumore, semplificando ulteriori misurazioni e calcoli necessari per le misurazioni del ricevitore.
• Kit di Controllo del Wattmetro: Facilita la misura della potenza, il controllo dell'uscita di potenza e la correzione della perdita di linea utilizzando un wattmetro.
• Compensazione Parametri S in Modalità Vettoriale: Supporta la compensazione dei parametri S in modalità vettoriale per ottimizzare le caratteristiche broadband del sistema di test.
• Controllo Remoto Web: Supporta il controllo remoto web per un'operazione remota pratica da parte degli utenti.

Caratteristiche

Modello e Principali Indici

Caratteristiche di Progettazione

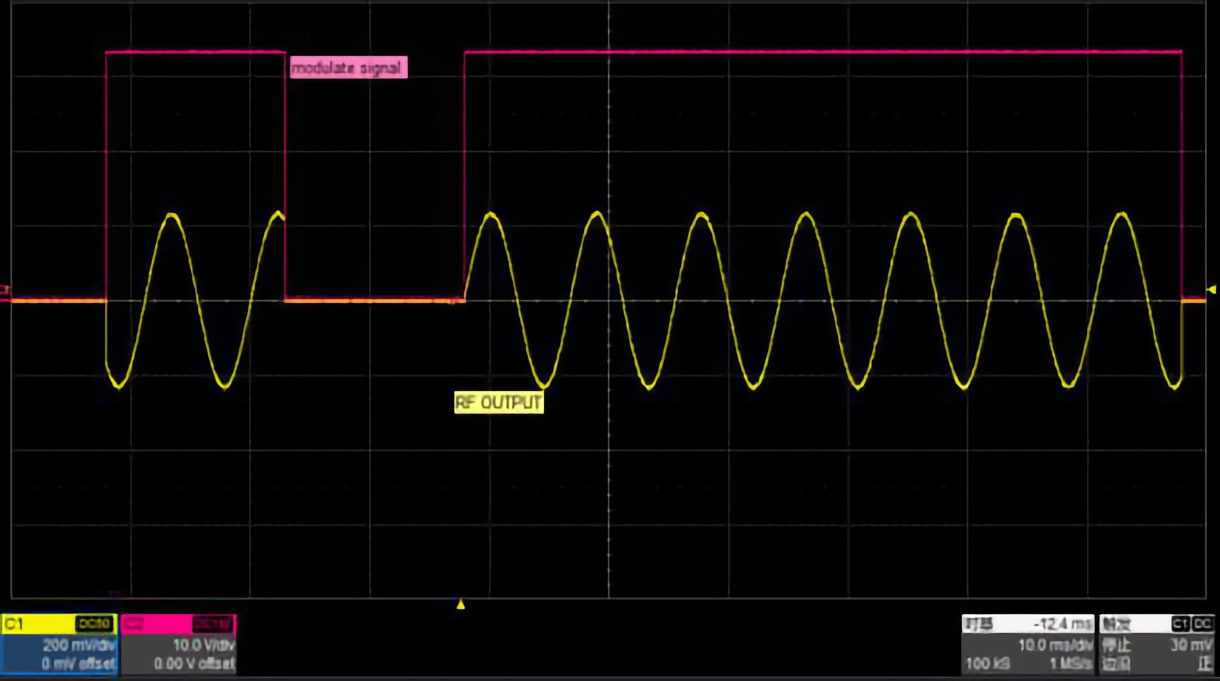

Supporta la modulazione a impulsi doppia

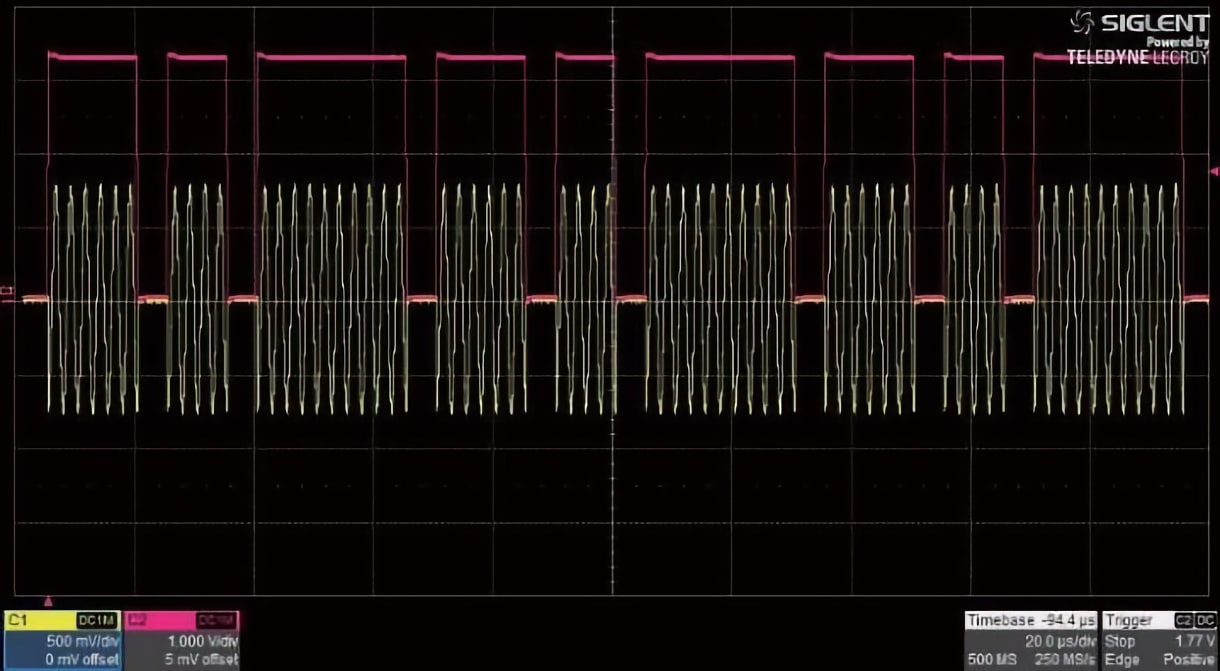

Supporta l'uscita di sequenze a impulsi con fino a 2047 impulsi

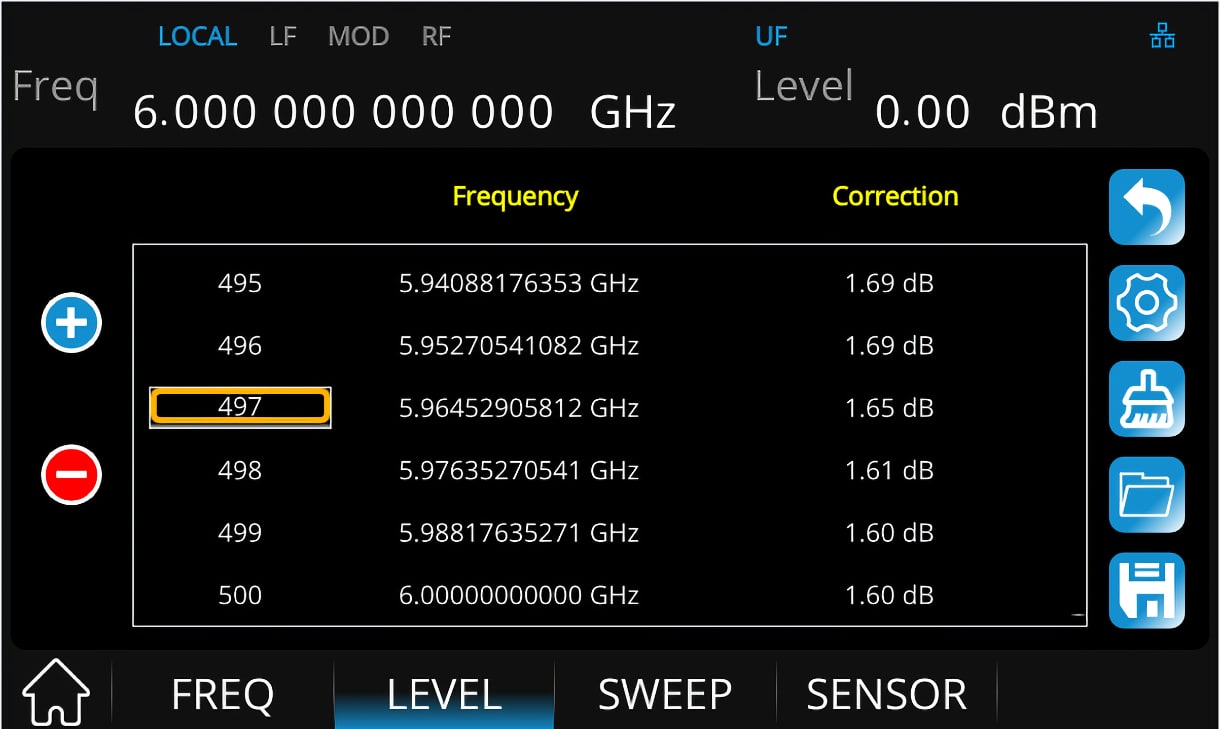

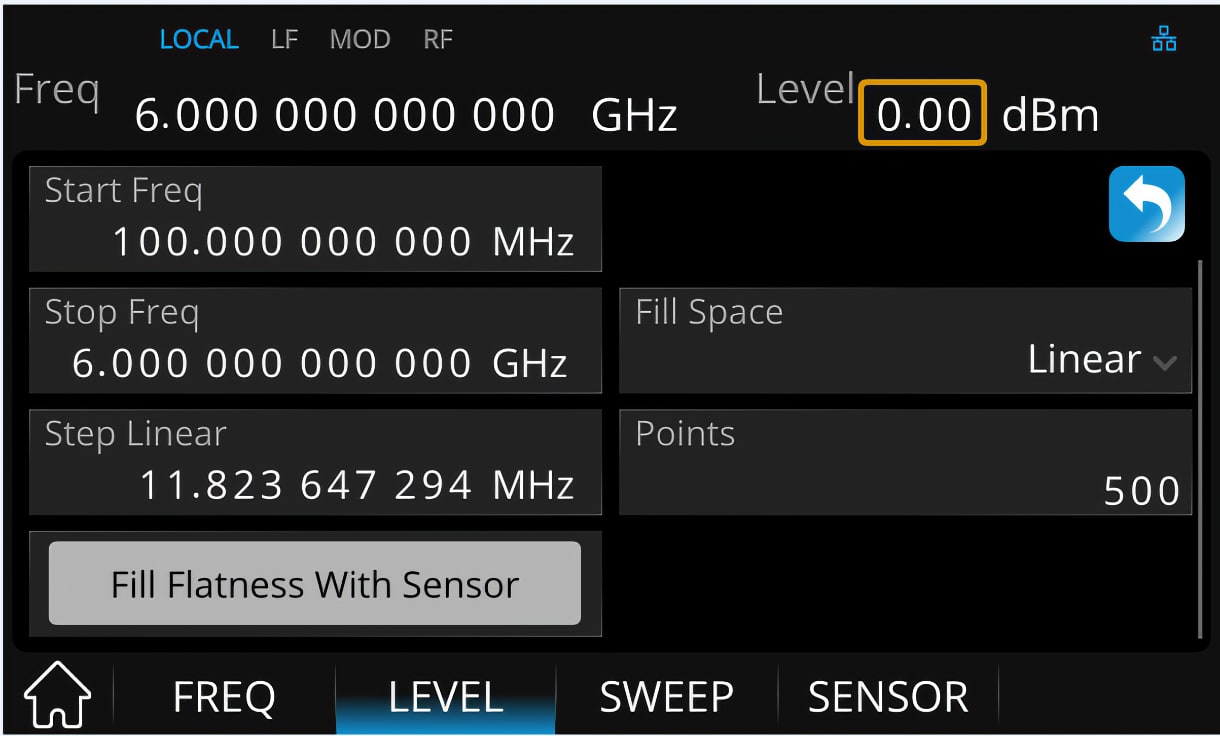

Supporta il kit di sonda del wattmetro per la correzione della planarità utilizzando un wattmetro, facilitando la correzione della perdita di linea

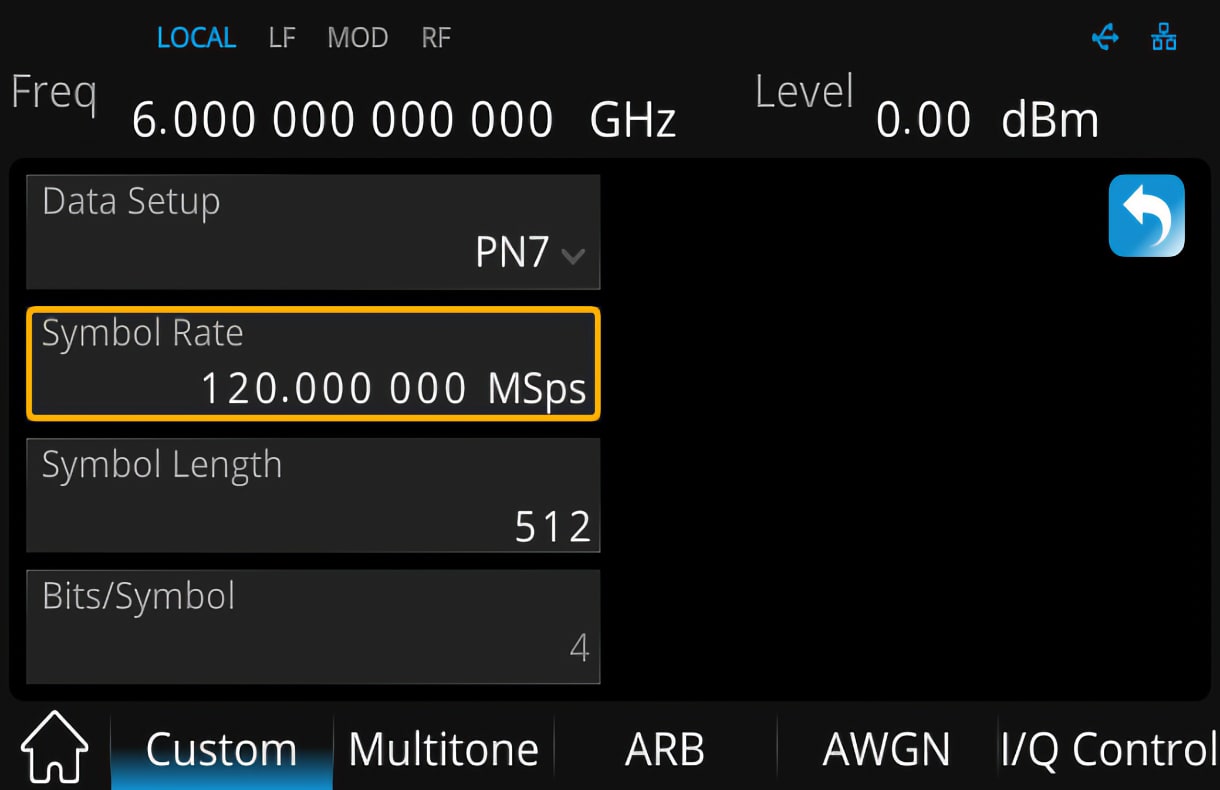

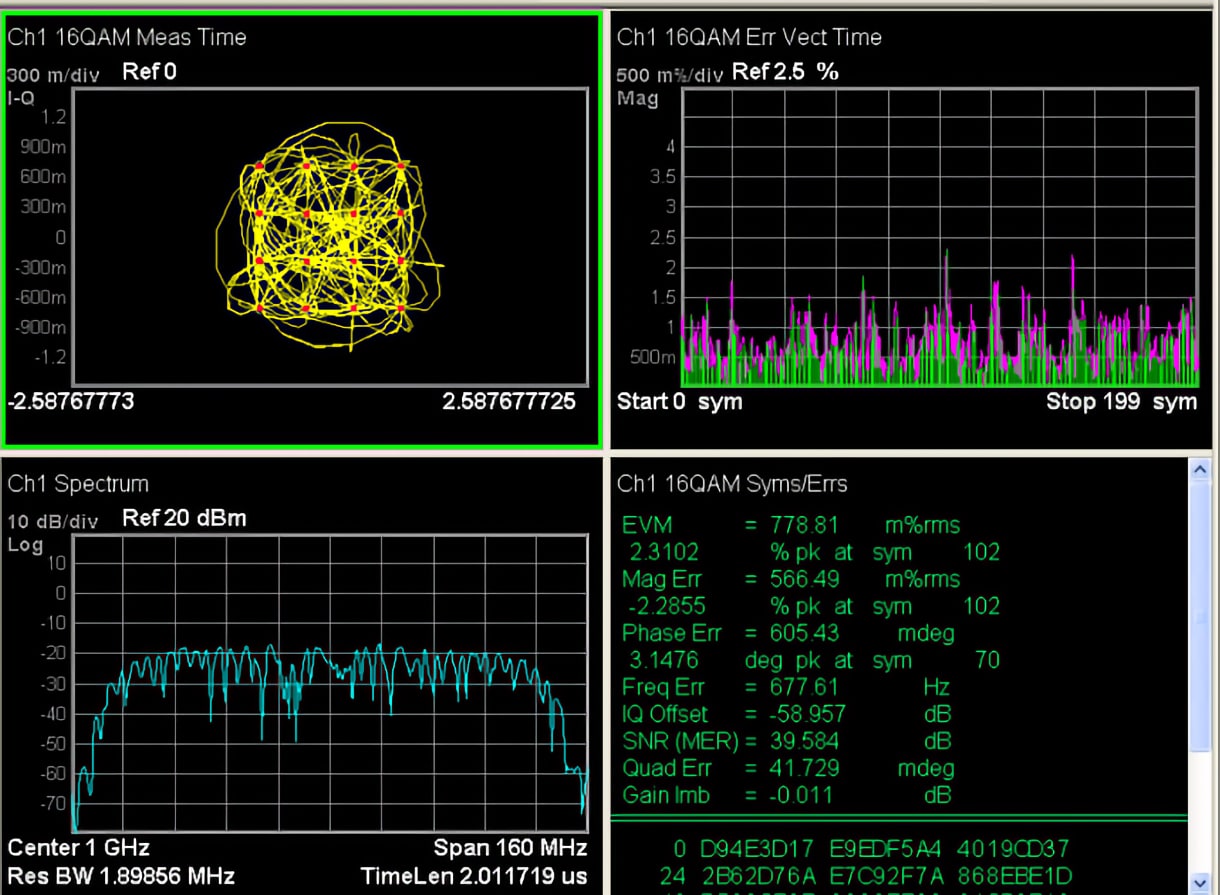

In modalità CUSTOM, è in grado di generare segnali IQ modulati comuni come QAM, PSK, ASK, FSK, ecc., con una velocità di trasmissione fino a 625 MHz

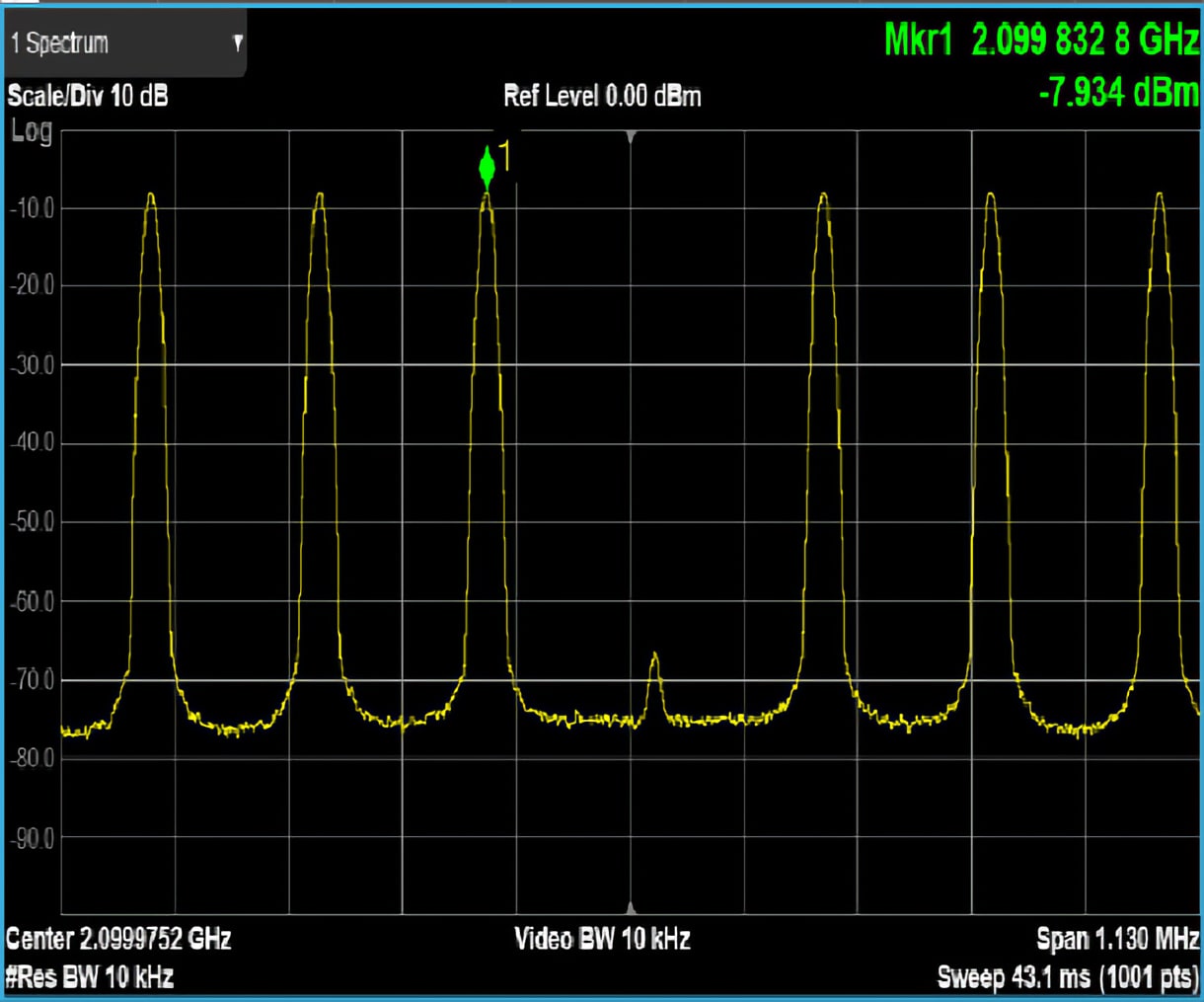

Capace di generare fino a 65536 toni multipli

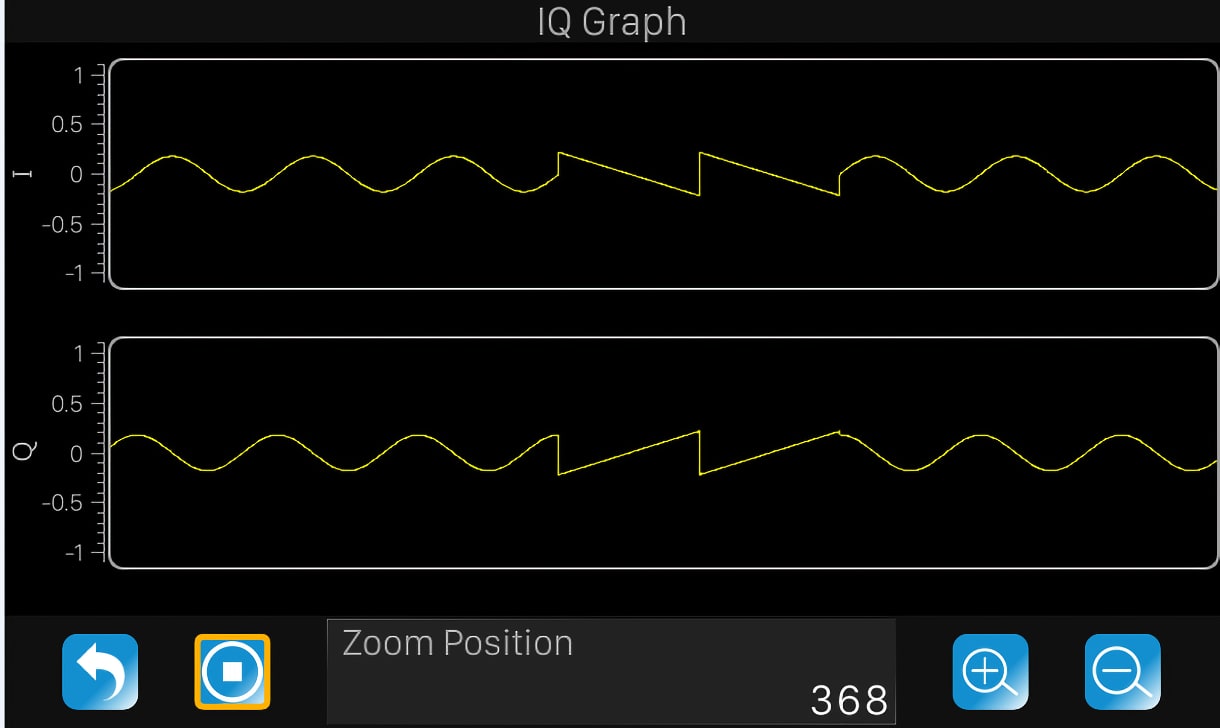

Modalità ARB per creare e riprodurre sequenze di forma d'onda

In modalità ARB, la frequenza di campionamento può raggiungere fino a 1,25 GHz, e può essere utilizzata con il software SigIQPro per PC per generare segnali di protocollo di comunicazione comuni come 5G NR, LTE, WLAN, ecc...

LTE FDD TM1.1 20M ACPR

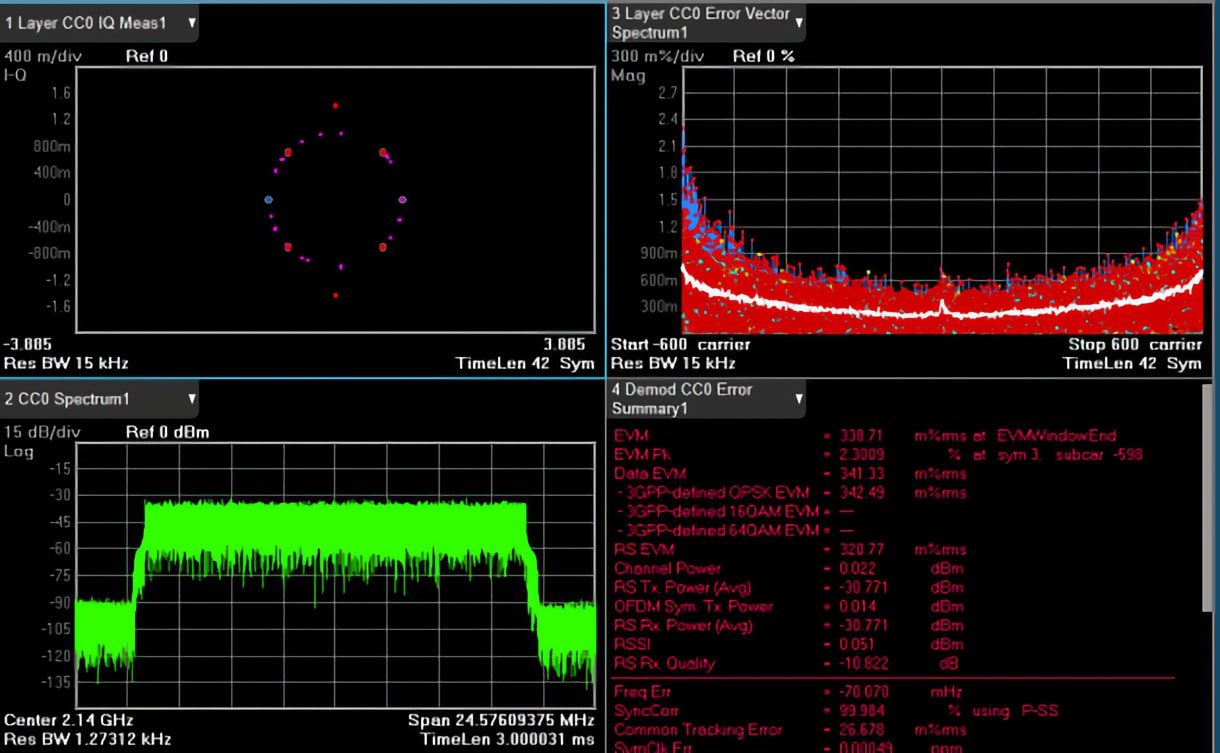

LTE FDD TM1.1 20M EVM

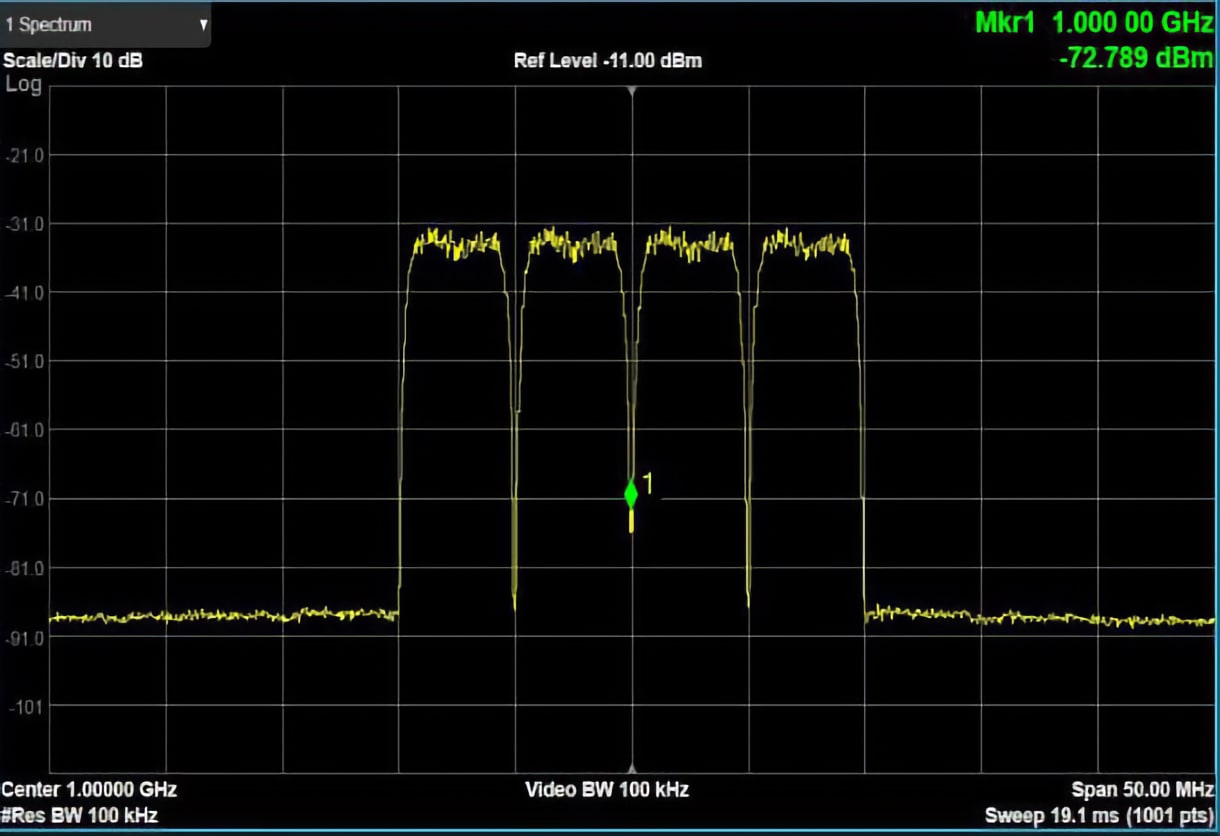

Generazione di segnali multi-portante in modalità ARB

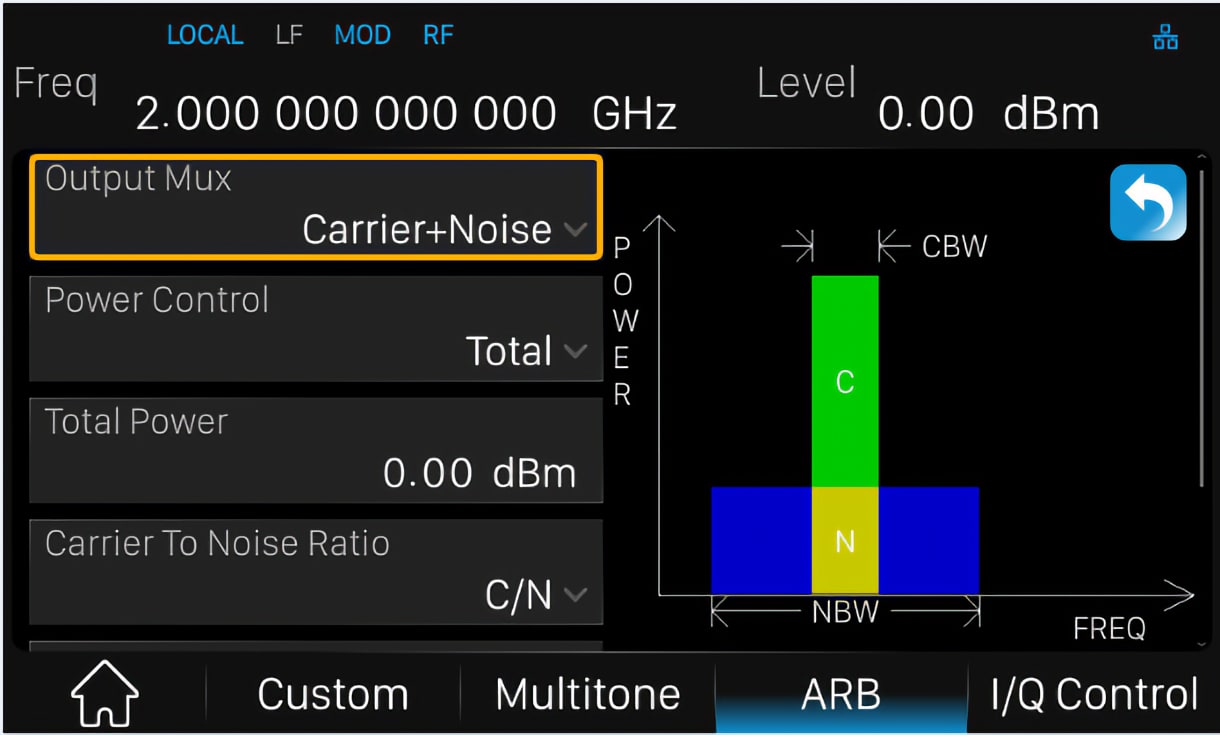

Supporta l'aggiunta di rumore bianco gaussiano (AWGN) in tempo reale ai segnali modulati in modalità ARB, soddisfacendo vari scenari di test per le misure del ricevitore

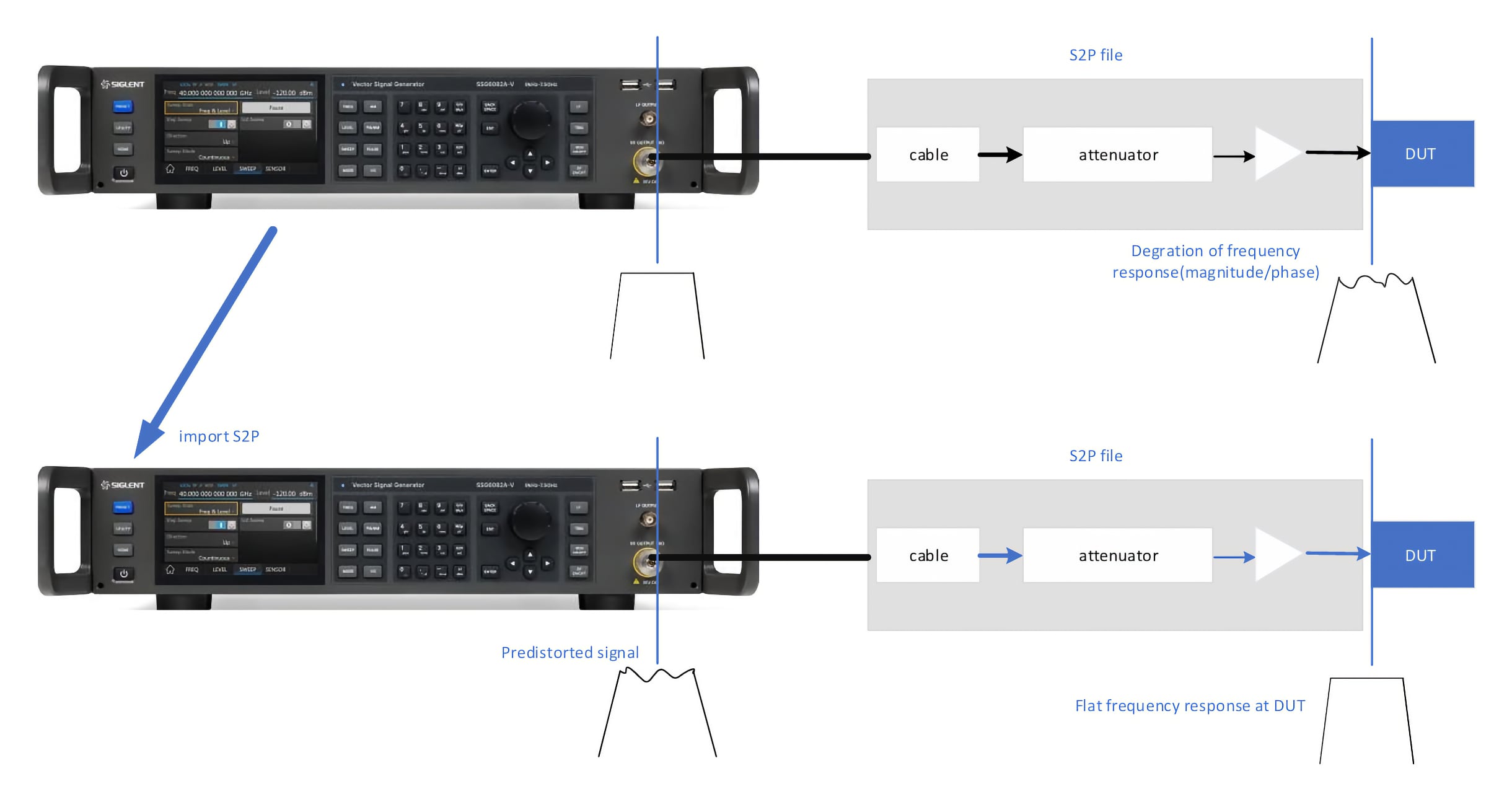

Compensazione vettoriale utente: supporta la compensazione vettoriale utilizzando parametri S per la compensazione della risposta in frequenza di ampiezza e fase
