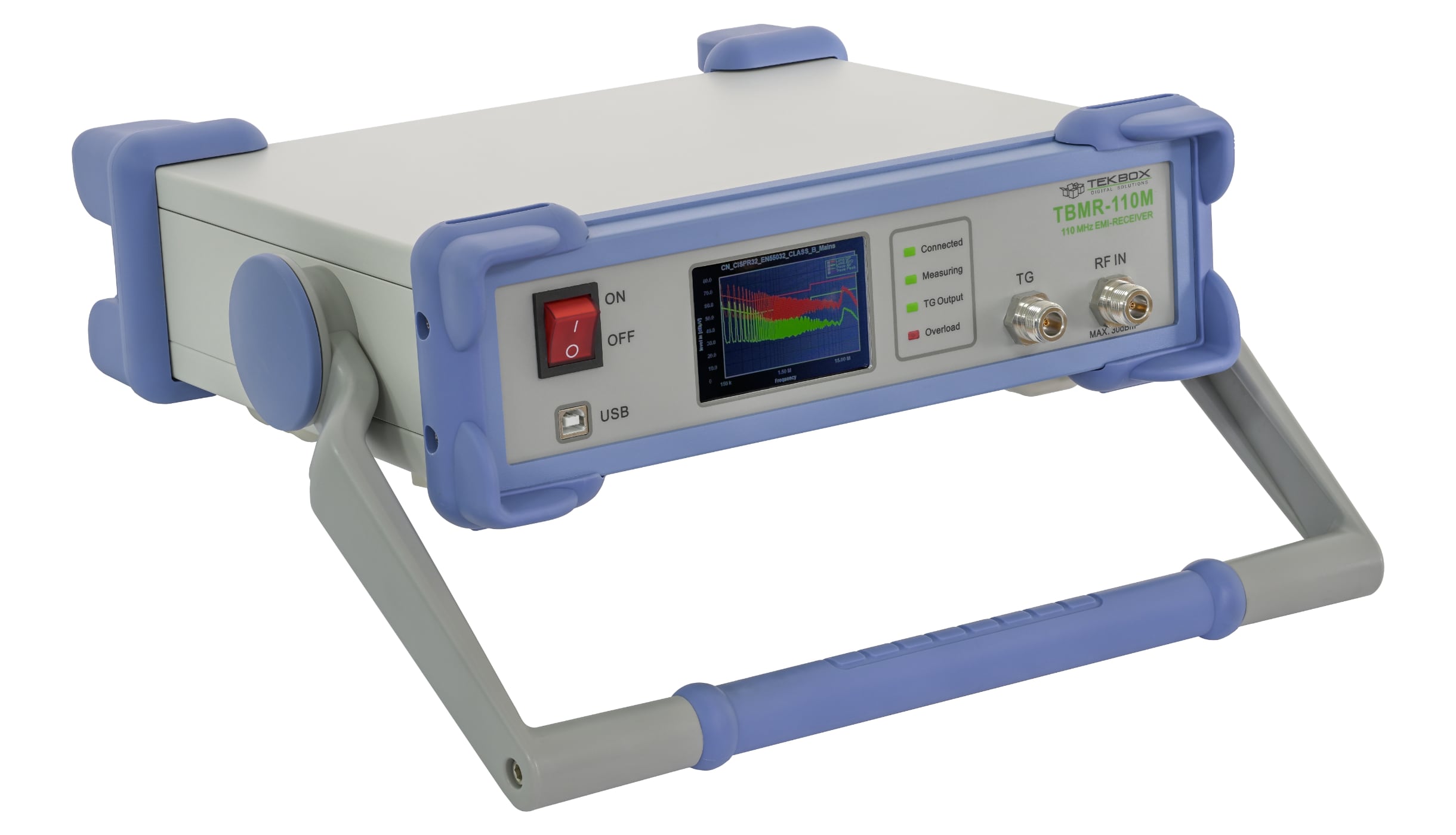

Gli standard EMC internazionali richiedono vari metodi e strumenti di misurazione dello spettro per garantire che le emissioni elettromagnetiche dell'EUT (Equipaggiamento Sotto Test) non superino i limiti specificati. L'analizzatore EMI TBMR-110M è progettato per effettuare misurazioni di emissione condotte. La sua praticità e versatilità lo rendono uno strumento perfetto per gli ingegneri che effettuano misurazioni di pre-conformità durante il processo di sviluppo. La sua facilità d'uso consente anche agli importatori di articoli elettronici di valutare periodicamente se i loro fornitori forniscono una qualità costante in termini di conformità EMC, senza doverla esternalizzare nei laboratori di prova. Elevata precisione, versatilità e misurazioni ad alta velocità sono solo alcune delle molte caratteristiche disponibili.
Tekbox TBMR-110M viene fornito con:
Caratteristiche principali:

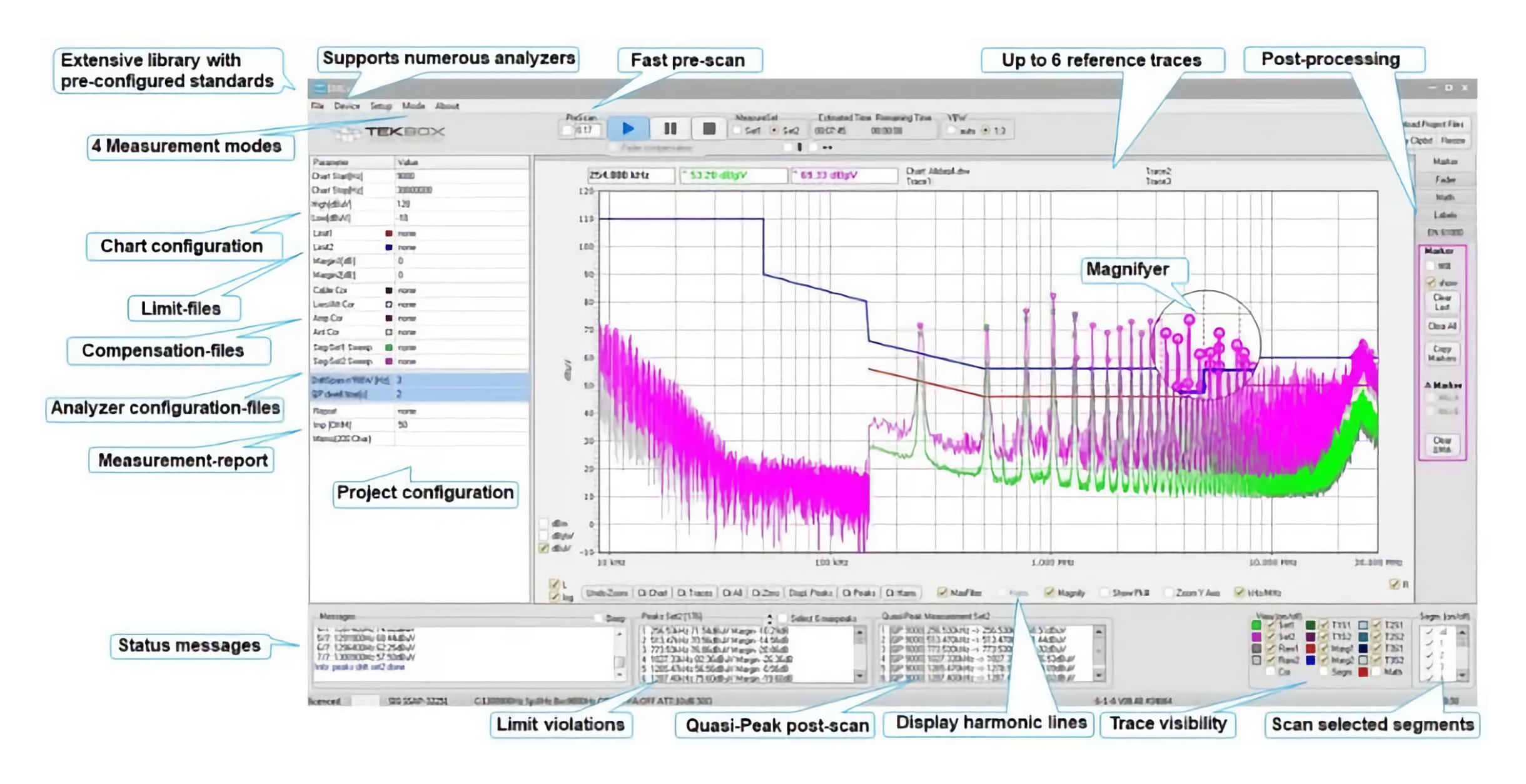

Il software di conformità EMC EMCview di Tekbox è un software per PC user-friendly per il test di pre-conformità EMC delle emissioni condotte e irradiate. È il complemento perfetto per i test automatizzati utilizzando LISN, sonde di corrente RF, antenne di misura e celle TEM.
Una correzione integrata dell'ampiezza consente la correzione e i coefficienti di conversione per cavi, amplificatori, attenuatori, LISN, celle TEM, antenne, sonde di corrente RF, filtri e qualsiasi altro componente nella catena del segnale.
Non c'è bisogno di una configurazione che richieda tempo. Il software è pronto per le misurazioni subito dopo l'installazione. Tutti gli standard relativi alle emissioni e alcuni standard dei produttori automobilistici sono preconfigurati nei file di progetto corrispondenti. I file di progetto si occupano di tutte le impostazioni necessarie per condurre misurazioni conformi agli standard. Oltre all'utilizzo di progetti preconfigurati, l'utente può facilmente creare i propri progetti utilizzando un editor integrato o qualsiasi semplice editor di testo.
Il grafico supporta due esecuzioni complete di misurazioni come ad esempio Media / Quasi-picco o Picco / Quasi-picco e inoltre una scansione veloce di picchi critici a Quasi-picco. I grafici possono essere salvati e sovrapposti con misurazioni più recenti per tracciare e documentare le modifiche progettuali.
Inoltre, EMCview insieme al ricevitore GPS può essere utilizzato per effettuare misurazioni di copertura RF. Una funzione di esportazione crea file KML che collegano il risultato a Google Maps. Il testing di immunità è supportato con menu dedicati, controllando il generatore di tracking dell'analizzatore di spetto
EMCview PRO offre supporto alle misurazioni in tempo reale per gli analizzatori di spettro con capacità in tempo reale. Inoltre, EMCview PRO offre funzionalità avanzate di testing di immunità condotta per gli analizzatori di spettro con generatori di tracking. Il cliente può scegliere tra una licenza EMCview standard o EMCview PRO. Gli utenti con una licenza EMCview standard hanno la possibilità di effettuare l'upgrade a EMCview Pro con il modello (EMCview-St-Pro-Update).
| Parametro | Descrizione | Valore / Intervallo | Note |

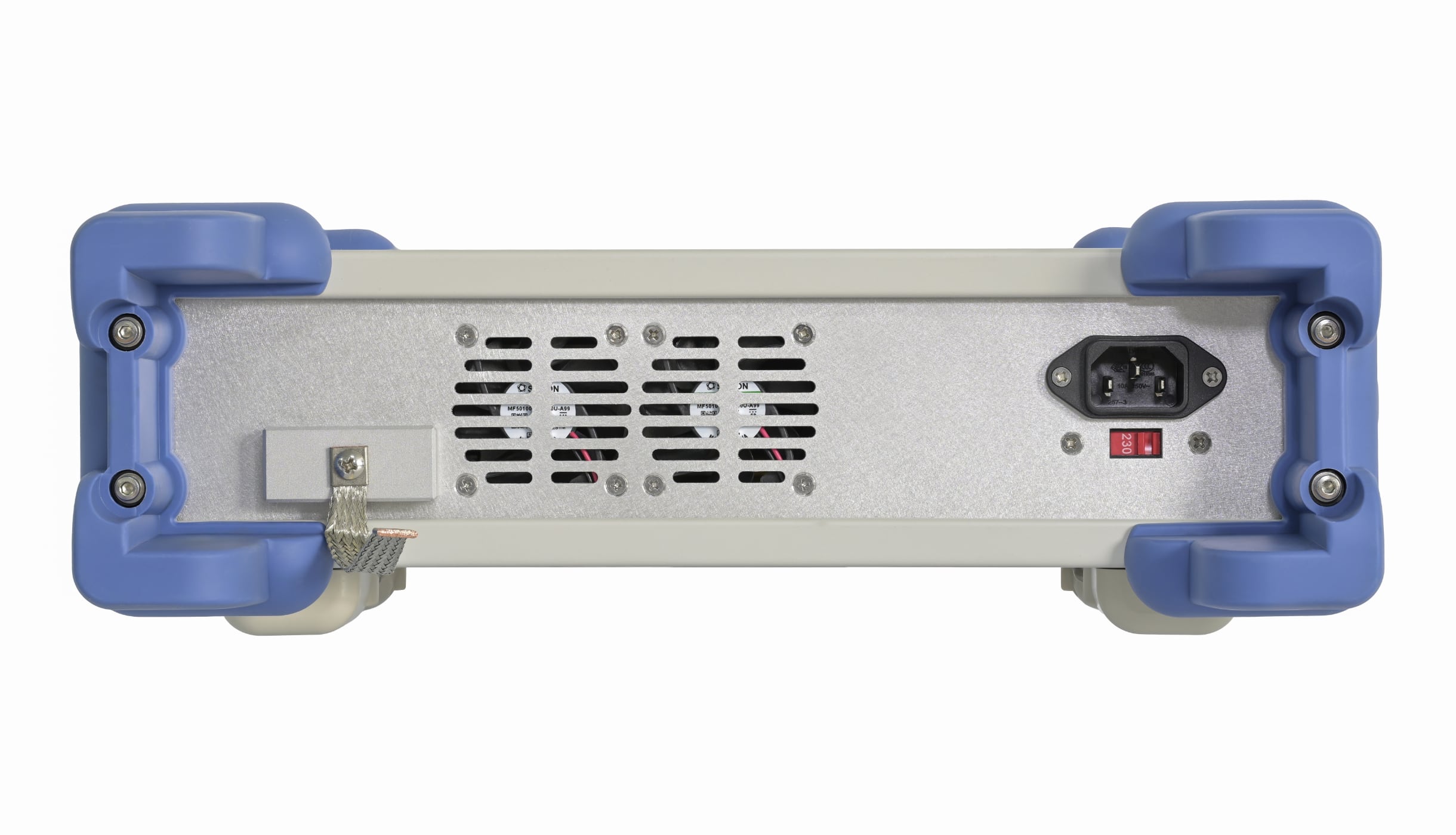

| Tensione di esercizio | Gamma di tensione di rete | 100-120 VAC / 200 - 240 VAC, 50-60 Hz | Interruttore di selezione della tensione di rete |
| Temperatura di esercizio | 0 °C - 40 °C | ||
| Temperatura di stoccaggio | -20 °C - 60 °C | ||
| Gamma di frequenza | Oscilloscopio | DC - 110 MHz | Vero accoppiamento in corrente continua |
| Analizzatore di spettro | 1 Hz - 110 MHz | Max. 0V DC | |
| Analizzatore EMI | 1 Hz - 110 MHz | Max. 0V DC | |
| Analizzatore di tracciamento | 1 Hz - 110 MHz | Max. 0V DC | |
| Precisione della frequenza di riferimento | Precisione iniziale dopo 30 minuti di riscaldamento | +/- 10 ppm | |
| Connettore di ingresso RF | 50 Ohm, Type-N | ||
| VSWR dell'ingresso RF | < 1 : 1.15 | 10 ... 30dB att. | |
| < 1 : 1.5 | 0 ... 30dB gain | ||
| Livello massimo di ingresso RF | Attenuazione / guadagno | +30 dBm/137dBµV/7V | 20dB/30dB att. |
| dipendente | +25 dBm/132dBµV/4V | 10 dB att. | |
| Att. negativo = guadagno | +15 dBm/122dBµV/1.25V | 0 ... -30dB att. | |
| Attenuatore RF in ingresso | 0 - 30 dB con incrementi di 10 dB | ||
| Ingresso LNA | 0 - 30 dB con incrementi di 10 dB | ||
| Precisione dell'ampiezza | DC - 110 MHz | Migliore di +/- 0,8 dB | a 18°C - 28°C |
| Rumore (DANL) | f = 10 Hz | - 132 dBm tipico | RBW = 1Hz |
| f = 100 Hz | - 144 dBm tipico | RBW = 1Hz | |
| f = 1 kHz | - 149 dBm tipico | RBW = 1Hz | |
| f = 10 kHz | -156 dBm tipico | RBW = 1Hz | |
| f = 100 kHz | - 160 dBm tipico | RBW = 1Hz | |
| f > 1MHz - 110 MHz | - 162 dBm tipico | RBW = 1Hz | |
| Punto di intercettazione 2 | f = 10 MHz | + 50 dBm tipico | ATT = 0 dB |
| Punto di intercettazione 3 | f1 = 32 MHz, f2= 33 MHz | + 43 dBm tipico | ATT = 30 dB |
| + 24 dBm tipico | ATT = 0 dB | ||
| - 6 dBm tipico | ATT = -30 dB | ||
| Risoluzione Larghezza di banda | 0.1 Hz - 3.5 MHz | arbitrario | |
| Larghezza di banda video | 0.1 Hz - 3.5 MHz | arbitrario | |
| Banco di filtri del preselettore | 7 Bands + Bypass | Passabanda del 6° ordine | |
| Frequenza di campionamento | 250 MSPS, 14 Bit | ||
| Rilevatore | RMS, pos./neg. Peak, Average, Quasi Peak, CISPR Average, CISPR RMS | Secondo CISPR-16-1-1 e Mil Std. 461 | |
| Elaborazione | Sweep, STFFT, sweep parallelo | ||
| Stabilità di frequenza del generatore di tracking | +/- 25 ppm | ||
| Stabilità dell'ampiezza del generatore di tracking | migliore +/- 0,5 dB | ||
| Gamma di ampiezza del generatore di tracking | DC - 100 MHz | Da -50 dBm a 0 dBm | |
| 100 MHz - 110 MHz | Da -50 dBm a -10 dBm | ||
| Dimensioni / peso | L x W x H: 33 x 38 x 12 cm; 5.2 kg |
