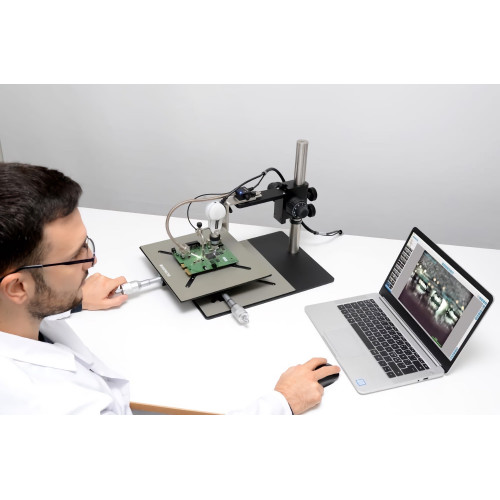

Inspectis Sistema di Ispezione per BGA, BGA-002

Ispezione dei giunti di saldatura BGA premium
Sistema ottico a vista laterale di nuova generazione, progettato per l'ispezione ottica, l'analisi e la documentazione rapide e flessibili di saldature nascoste di BGA, μBGA. Componenti FipChip, CSP, CGA e SMD con vista dall'alto.

Realizzato da INSPECTIS © ProX
Software potente e di facile utilizzo che fornisce strumenti per la visualizzazione di immagini dal vivo, il controllo avanzato della telecamera, l'acquisizione di immagini / video / audio, misurazioni geometriche, sovrapposizioni di immagini e confronto, focus stacking, annotazioni e report tra le altre funzionalità.

Sviluppato per la produttività
L'ottica ad alta risoluzione abbinata a un sistema di illuminazione a LED ad alta potenza, una robusta sonda ottica e una veloce interfaccia della fotocamera USB3.0 produce video in tempo reale chiari, nitidi e ad alta frequenza di fotogrammi dei giunti di saldatura nascosti.

Sistema avanzato, flessibile e affidabile
La capacità di messa a fuoco variabile dell'ottica consente all'utente di visualizzare dalla prima fino a un massimo di 20 file di protuberanze di saldatura BGA con la sua luce a spazzola in fibra flessibile e dimmerabile elettronicamente come illuminazione di sfondo.

L'esclusivo design del meccanismo soft-touch nella staffa del supporto protegge i microprismi nella punta della sonda ottica da danni quando posizionati sulla superficie del PCB di ispezione. Meccanismo di rotazione di 180º per un facile allineamento della sonda lungo 3 diversi lati della confezione BGA.

Sviluppato con enfasi su tempo ed efficienza dei costi
Il software INSPECTIS © BGA Inspection è progettato per aiutare gli utenti a navigare senza sforzo. Con un layout logico e icone grafiche per ciascuna funzione, gli operatori possono acquisire rapidamente familiarità con il software, risparmiando tempo durante le routine di ispezione e misurazione e riducendo la necessità di sessioni di formazione.

Grazie alle ottiche intercambiabili con vista laterale e con vista dall'alto, il sistema Inspectis BGA fornisce una soluzione di ispezione flessibile e versatile per un uso efficiente del budget di investimento.

Articoli inclusi quando ordini BGA-002
- Microscopio digitale Inspectis, 5MP, interfaccia USB3.0
- Lente di ispezione BGA intercambiabile a 90 ° con vista laterale
- Obiettivo varifocale intercambiabile 8-80x dall'alto
- Software di ispezione INSPECTIS © ProX BGA
- Scala micrometrica di calibrazione per BGA
- Unità di illuminazione di fondo a microprismi con sorgente luminosa a LED
- Unità di illuminazione di sfondo a fibre ottiche con sorgente luminosa a LED ad alta potenza
- Stativo con cremagliera e pignone, staffa soft-touch e girevole, dimensioni standard
- Tavolino XY di precisione con tappetino antistatico e picchetti magnetici
- Custodia da trasporto in alluminio per microscopio, obiettivo BGA e illuminazione
- Interruttore a pedale USB per software INSPECTIS ©, 1 pedale
- Assistenza e supporto annuali per il software INSPECTIS (un anno)

Applicazioni tipiche:
- Ispezione ottica delle sfere di saldatura BGA
- μBGA a partire da 40 micron stand-off
- CSP
- CGA
- Flip-Chip
- Giunti a saldare SMD
- Pasta saldante stampata
- PCB assemblati
- Aperture dello stampino
- Componenti, pad, spartiti, connettori, cavi
