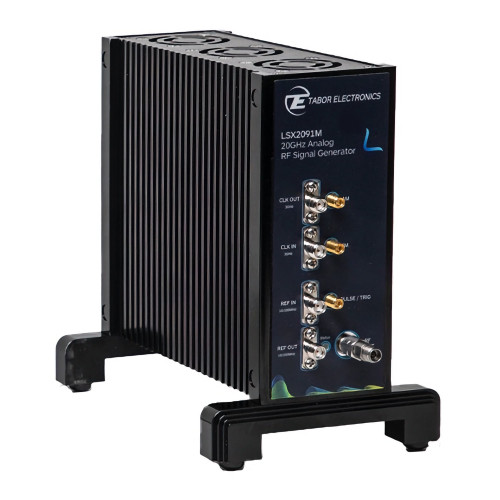

Tabor LSX2091D Modulo generatore di segnali a microonde a singolo canale da 20GHz

Tabor LSX2091D è un generatore di segnali analogici a microonde a singolo canale da 20 GHz che offre prestazioni leader del settore, in un moderno formato modulare che può essere utilizzato sulla scrivania, incorporato in un sistema o come unità portatile. Dispone di controllo USB, velocità di commutazione eccezionalmente veloce, integrità e purezza del segnale superiori e tutti i segnali modulati necessari per i sistemi di comunicazione analogici. Il design offre prestazioni eccellenti e soddisfa le applicazioni più esigenti di oggi, sia in laboratorio che sul campo.

Caratteristiche:
- Generatore di segnali a microonde a singolo canale da 20 GHz
- Risoluzione di frequenza di 0,001 Hz
- Rumore di fase di -134 dBc/Hz a 1 GHz e -115 dBc/Hz a 10 GHz, con uno spostamento di portante di 10 kHz
- Ampiezza massima calibrata di 10 dBm, impostabile fino a 15 dBm
- Ampiezza minima calibrata di -50 dBm, impostabile fino a -70 dBm
- Risoluzione di ampiezza di 0,01 dB
- Modulazione AM, FM, PM, Sweep e Pulse
- Piattaforma di modulo extra piccola e compatta per requisiti OEM e personalizzati
- Interfacce integrate SPI e USB C
- Capacità di sincronizzazione multi-strumento

Opzioni e accessori:
PLS - Generatore di Impulsi
PAT - Generatore di Pattern
LP - Opzione di Bassa Potenza fino a -90 dBm
FS - Opzione di Commutazione Veloce 100 µs
EMU - Pacchetto Emulatore che include emulatori per Keysight, R&S, Anapico e Holzworth
STN - Supporto da scrivania Lucid X, progettato per mantenere il modulo in posizione verticale
WE - Estensione di garanzia di 1 anno (garanzia standard 3 anni)

Integrità e purezza del segnale
Uno dei requisiti più importanti nelle moderne applicazioni di test e misurazione è una elevata qualità del segnale. Con un tipico rumore di fase SSB di -134 dBc/Hz a 1 GHz e -115 dBc/Hz a 10 GHz, con uno spostamento di portante di 10 kHz, la piattaforma Lucid X Series di Tabor offre segnali di grande qualità con il miglior rapporto qualità-prezzo.

Schemi di modulazione
Le sequenze di segnali e i chirp sono diventati una necessità comune nella maggior parte delle applicazioni aerospaziali o di difesa. Con la nuovissima serie Lucid di Tabor, è possibile ottenere qualsiasi tipo di modulazione del segnale, indipendentemente se sono richiesti segnali "stretti" o "standard". Oltre alle eccezionali prestazioni di modulazione ad impulsi, la serie Lucid è dotata di numerosi interferenti CW e segnali modulati come AM, FM, PM, impulsi, pattern e sweep.

Commutazione estremamente rapida
Il tempo è un fattore cruciale, che si tratti di progettazione, produzione o sistemi ATE. Con una velocità di commutazione inferiore a 500 µs (opzione 100 µs) fino a 20 GHz, la serie Lucid di Tabor garantisce misurazioni massime in tempi minimi, stabilendo gli standard di throughput più elevati del settore.

Diverse modalità di controllo dell'unità e scrittura del codice
La serie Lucid X di Tabor è dotata di un software dedicato per controllare le funzioni, le modalità e le caratteristiche dell'strumento tramite un'interfaccia utente grafica (GUI), oltre a un set completo di driver che consentono di scrivere le proprie applicazioni in vari ambienti, inclusi LabVIEW, Python, CVI, C++, VB e MATLAB. È anche possibile collegare la dll fornita ad altre API basate su Windows o utilizzare comandi SCPI a basso livello per programmare lo strumento, indipendentemente dal fatto che l'applicazione sia scritta per sistemi operativi Windows, Linux o Macintosh.
