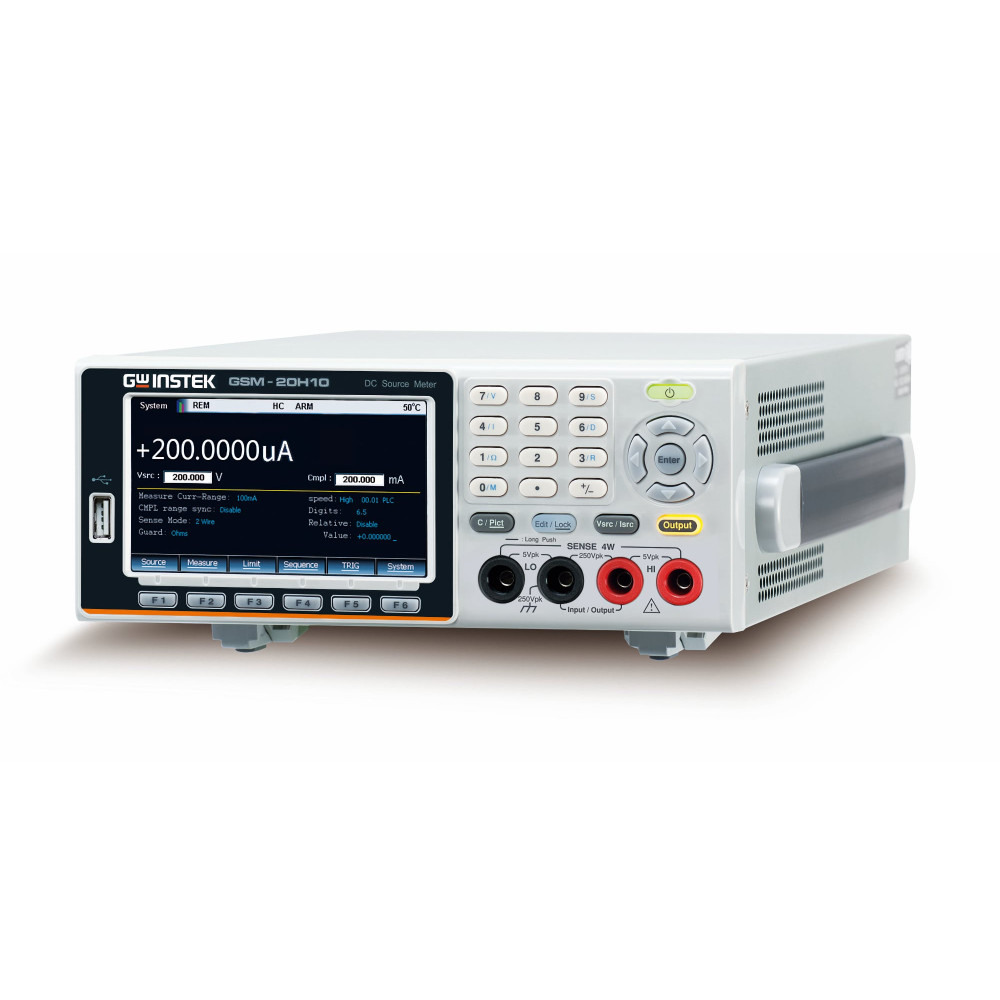

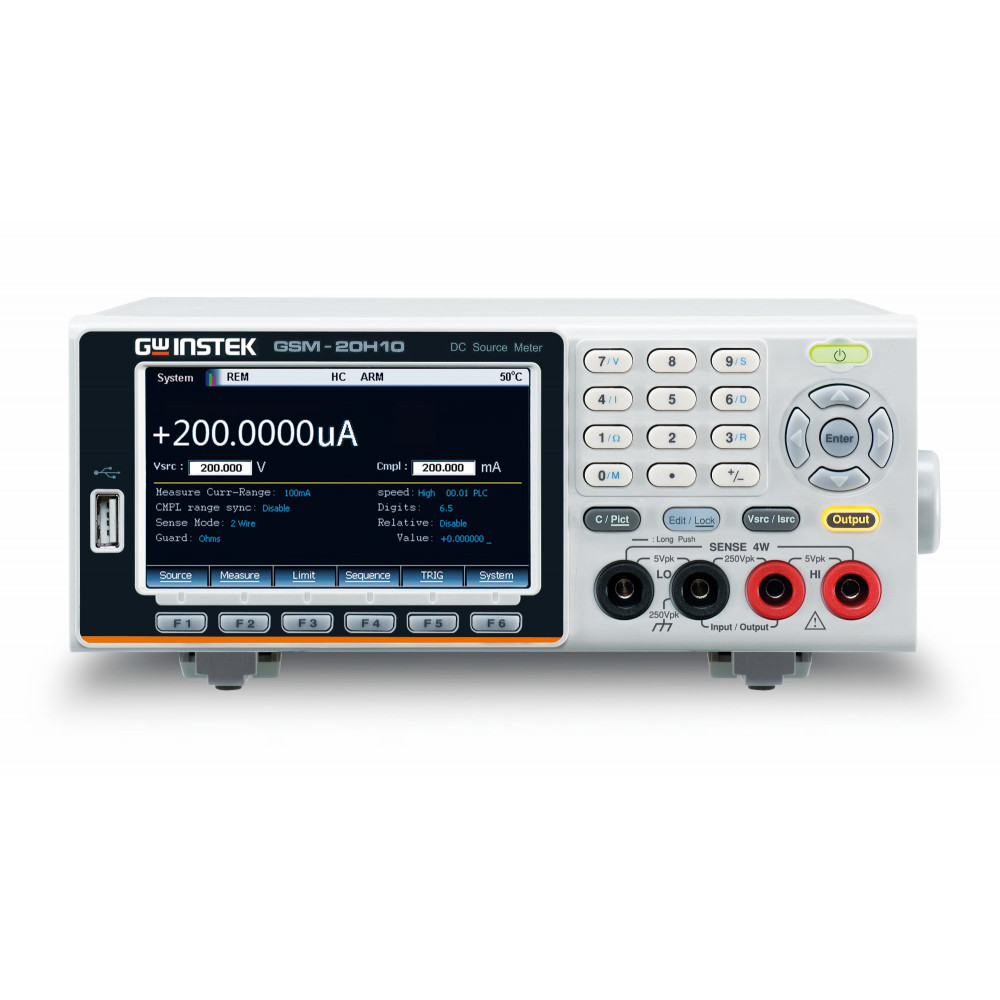

GW Instek GSM-20H10 Misuratore di precisione (SMU) ±210V, ±1.05A, 22W

GW Instek GSM-20H10 è un misuratore e una sorgente (SMU) ad alta precisione che fornisce alimentazione DC altamente stabile e un multimetro con misurazioni a 6½ cifre. Durante il funzionamento, può essere utilizzato come sorgente di tensione, sorgente di corrente, voltmetro, amperometro e ohmmetro, il che è l'ideale per la valutazione delle caratteristiche dei componenti e le applicazioni di prova della produzione, inclusi nanomateriali e componenti, architettura dei semiconduttori, materiali organici, illuminazione ad alta efficienza, componenti passivi e analisi delle caratteristiche dei materiali.

GSM-20H10 fornisce un funzionamento a quattro quadranti di ±210V/±1,05A/22W. Il primo e il terzo quadrante funzionano come alimentatori per fornire energia al carico. Il secondo e il quarto quadrante funzionano come carichi per consumare energia internamente. Il valore della tensione, il valore della corrente e il valore della resistenza possono essere misurati durante il funzionamento della funzione di alimentazione o carico con una precisione dello 0,012% e una risoluzione di 1µV/10pA/10µΩ.

Per quanto riguarda la frequenza di campionamento, GSM-20H10 supporta una frequenza di campionamento fino a 50.000 punti/secondo, in grado di analizzare accuratamente le caratteristiche del del DUT (Dispositivo sotto test). Con l'ampio schermo da 4,3 pollici, tutte le impostazioni di misurazione, i parametri e i risultati possono essere visualizzati completamente sullo schermo. La funzione SDM (Source Delay Measure) viene fornita per ritardare il campionamento quando il segnale cambia per evitare che il segnale instabile venga catturato e causi errori di valutazione. Ci sono quattro modalità di uscita sequenza integrate (scala lineare, scala log, SRC-MEM, personalizzata), che possono supportare fino a 2500 punti di uscita di variazione sequenza.

Per quanto riguarda la protezione, GSM-20H10 fornisce modalità OVP/OTP (Protezione per sovra tensione e temperatura). Il design di OVP consente agli utenti di definire autonomamente la gamma di OVP. OTP può prevenire efficacemente gli errori causati dalla variazione di temperatura durante il processo di test. Per quanto riguarda le interfacce, questo prodotto supporta i comandi SCPI standard e fornisce interfacce RS-232, USBTMC, LAN per soddisfare le diverse esigenze degli utenti. Comandi al 100% compatibili con KEITHLEY 2400.

Caratteristiche:
- Maximum Output +210V/+1.05A/22W
- Built-in 4 Sequence Output Modes (Stair, Log, SRC-MEM, Custom), up to 2500 Points
- OVP /OTP Protection Function
- 0.012% Basic Measure Accuracy with 6/2-digit Resolution
- Variable Sampling Speed
- SDM (Source Delay Measure) Cycle
- 2-, 4-, and 6-wire Remote V-source and Measure Sensing
- Variable Display Digits
- Built-in Limit Function
- Built-in 5 Calculation Functions
- 4.3" TFT LCD, Digital Number Keyboard
- Built-in RTC Clock
- Interface: RS-232, USBTMC, LAN, GPIB (Optional)
