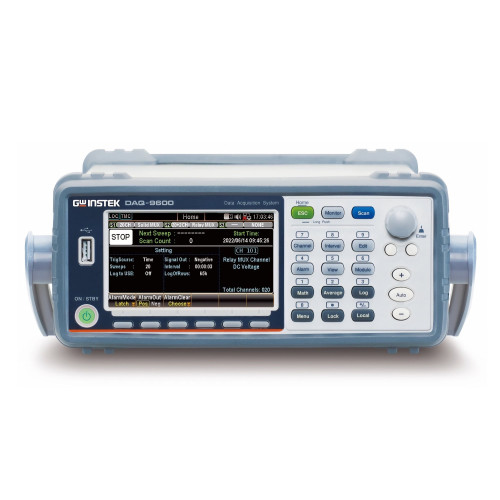

GW Instek DAQ-9600-GPIB Sistema di acquisizione dati con interfacce USB, LAN, I/O digitali e Micro GPIB

GW Instek DAQ-9600-GPIB con porta Micro GPIB è un sistema di acquisizione dati modularizzato con elevata flessibilità e prestazioni superiori. Il mainframe è dotato di 3 slot per i moduli e un multimetro digitale di precisione da 6,5 cifre incorporato costituisce il cuore delle sue misurazioni e analisi. Sono disponibili 7 moduli per soddisfare diverse esigenze di misurazione. Per la ricerca e lo sviluppo dell'analisi delle caratteristiche del prodotto o per la produzione e la verifica diagnostica del sistema, un sistema di acquisizione dati con flessibilità e alte prestazioni può soddisfare efficacemente diverse richieste di misurazione tramite espansione e cambiamenti che semplificano, accelerano e rendono più affidabili i test complessivi.

Caratteristiche:

• Ampio display a colori TFT da 4,3”
• Mainframe a 3 slot con DMM integrato a 6,5 cifre
• Precisione DCV di base del 0,0035%
• 7 moduli di commutazione selezionabili
• Fino a 450 scansioni al secondo
• Memoria interna fino a 100 mila punti
• Misura e converte 14 diverse tipologie di segnali in ingresso:
• Temperatura con termocoppia, RTD e termistore
• Tensioni DC/AC
• Resistenze a 2 e 4 fili
• Frequenza e periodo
• Correnti DC/AC e capacità
• Deformazione diretta e deformazione a ponte
• Supporto per memoria USB per copiare/registrare dati in funzionamento autonomo
• Interfacce standard: I/O digitale, LAN, USB host/device e Micro GPIB
• Software PC gratuito, DAQ-Data Logger, semplifica la configurazione e il controllo dei test

Accessori standard:
1 x Scheda di istruzioni sulla sicurezza
1 x Cavo di alimentazione
1 x Cacciavite

Configurazione personalizzata per esigenze variabili
Il DAQ-9600 offre 3 slot per moduli, tutti i quali possono essere utilizzati per installare e controllare moduli selezionati. Sono disponibili 7 moduli diversi per soddisfare diverse esigenze di misurazione. Questi moduli includono moduli ad uso generale (DAQ-900, DAQ-901), modulo a basso livello (DAQ-903), modulo matrice (DAQ-904), modulo multifunzione (DAQ-907), modulo di commutazione generico (DAQ-908) e modulo ad alta tensione e alta corrente (DAQ-909). Gli utenti possono scegliere, combinare e abbinare questi moduli per ottenere le funzioni necessarie. I canali di misurazione di ciascun modulo possono essere configurati in modo indipendente, compresa la funzione di misurazione, la gamma, la velocità e le funzioni avanzate di misurazione come la compensazione dell'offset. Il DAQ-9600 può fornire fino a 60 misurazioni a due fili, 120 misurazioni a singolo ingresso o 96 punti di incrocio matrice in formato mezzo rack, il che consente di risparmiare spazio e costi quando si completano compiti di misurazione complessi e diversificati.

Test e misurazioni precise
Il cuore dei test e delle misurazioni del DAQ-9600 è un DMM a 6 ½ cifre, che ha le funzioni e le prestazioni di un DMM di grado industriale. Può misurare e convertire 14 segnali in ingresso diversi. Oltre all'alta risoluzione, fornisce anche un'accuratezza di base del 0,0035% per la tensione in DC, un'accuratezza di base del 0,05% per la tensione in AC e un'accuratezza di base del 0,01% per la resistenza (entro il periodo di calibrazione di un anno). Le funzioni di questo DMM possono essere utilizzate con moduli ad uso generale (DAQ-900, DAQ-901), modulo a basso livello (DAQ-903), modulo matrice (DAQ-904), modulo multifunzione (DAQ-907), modulo di commutazione generico (DAQ-908) e modulo ad alta tensione e alta corrente (DAQ-909). Tutti i moduli multiplexer utilizzano la scansione "disconnetti prima di collegare" per garantire che solo un canale (o una coppia di canali) sia chiuso alla volta.

Condizionamento del segnale integrato
Il DAQ-9600 non si basa su moduli di condizionamento del segnale esterni o plug-in per gestire funzioni diverse dalla tensione in DC, il che non solo riduce notevolmente il rumore e gli errori generati dai cavi esterni che entrano nel sistema, ma migliora anche l'affidabilità. Allo stesso tempo, non presenta cavi superflui, scatole di distribuzione dei cavi e componenti di condizionamento del segnale che semplificano e accelerano la configurazione. Prendendo come esempio la misurazione della temperatura, la misurazione delle termocoppie è spesso accompagnata dall'effetto Seebeck (il fenomeno termoelettrico in cui la differenza di temperatura tra due conduttori elettrici o semiconduttori diversi provoca una differenza di potenziale tra due sostanze). Tutti i moduli DAQ-9600 forniscono la compensazione del giunto freddo (eccetto il DAQ-904) per garantire la massima precisione per tutti i canali che misurano termocoppie, evitando l'uso di fili di estensione per temperatura con giunti freddi esterni, che aumenterebbero il rumore e gli errori generati dai cavi esterni nel sistema.

Memoria interna e archiviazione USB:
Il DAQ-9600 può memorizzare i risultati delle misurazioni senza collegarsi a un PC con una capacità di memoria non volatile di 100.000 letture. Gli utenti possono memorizzare i risultati delle misurazioni all'interno del sistema e quindi collegarsi a un PC per raccogliere i dati. Inoltre, per una capacità di memoria più ampia, il DAQ-9600 supporta anche la funzione di archiviazione USB, che consente di registrare direttamente i dati su una chiavetta USB esterna o copiare i dati della memoria non volatile interna sulla chiavetta USB per l'analisi successiva.

Semplifica la raccolta e l'analisi dei dati
Il DAQ-9600 fornisce LAN, USB e Micro GPIB per soddisfare i requisiti dell'interfaccia di controllo remoto più idonea e consueta. Gli utenti possono beneficiare del software gratuito di raccolta dati (DAQ-Data Logger) per configurare facilmente e rapidamente i test, acquisire e memorizzare i dati di misurazione e svolgere osservazioni e analisi in tempo reale durante il processo di misurazione. Se si utilizza l'interfaccia LAN, è possibile collegarsi facilmente alla rete aziendale per raccogliere i dati di misurazione e archiviarli nel database centrale. È inoltre possibile utilizzare un comune browser web (come Chrome o Edge) tramite l'interfaccia web grafica integrata per configurare test e misurazioni, definire ed eseguire elenchi di scansioni per ridurre il tempo dedicato alla programmazione.
