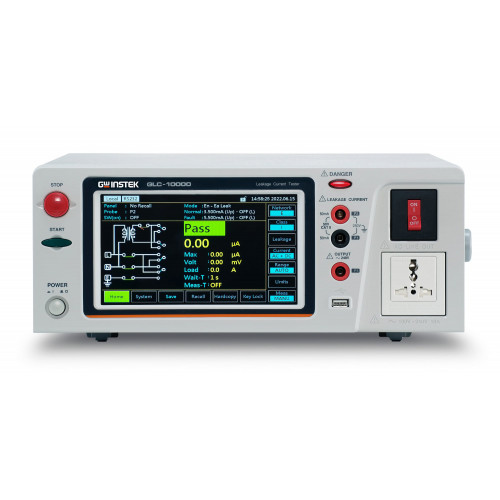

GW Instek GLC-10000 Tester di corrente di dispersione con connettore universale

GW Instek ha rilasciato il nuovo tester per correnti di dispersione GLC-10000, dotato di 12 reti di impedenza umana simulate conformi alle normative di sicurezza, che consentono di eseguire test di corrente di dispersione per apparecchiature elettriche in condizioni normali o in condizioni di guasto singolo. Queste 12 reti di impedenza umana simulata sono costituite da reti per apparecchiature elettriche mediche e apparecchiature elettriche ed elettroniche generiche, per garantire che la progettazione e la fabbricazione del prodotto siano conformi ai requisiti delle normative di sicurezza, tra cui IEC, EN, UL e altre.

Caratteristiche:
- Adatto per l'elettromedicale e il settore elettrico in generale, per la misurazione della corrente di dispersione.
- Pannello touch da 7" con LCD a colori
- 12 diverse reti di misurazione per simulare la resistenza del corpo umano (incluso IEC 60601-1:2020 3.2rd)
- La misura della corrente di dispersione massima consentita è fino a 50 mA
- Terminale esterno per il collegamento di un'estensione MD
- Il terminale di uscita MD può essere collegato a un oscilloscopio per un comodo confronto delle forme d'onda misurate
- 30 set di memorie per i parametri di prova; 1000 set di memorie per i dati misurati
- Funzione di esportazione e importazione dei parametri di test tramite host USB
- Memorizzazione USB per i dati di misura e la cattura dello schermo
- Varie interfacce standard: RS-232C, USB Host e Device, LAN, I/O di segnale e GPIB (opzionale)

Accessori standard:
1 x Cavo di alimentazione
2 x GTL-207A Cavo di prova
1 x CD (manuale d'uso completo)
1 x GLC-01 Clip a coccodrillo (rosso x 2/ nero x 2)
1 x GLC-02 Sonda a foglio
1 x GLC-03 Cavo di alimentazione per EUT
1 x GLC-04 Coperchio dei terminali di ingresso e uscita

Opzionale:
GLC-10KG1 Scheda GPIB

Accessori opzionali:
GTL-232 Cavo RS-232C
GTL-240 Cavo USB 2.0, tipo A-B (tipo L), 1.2 m
GTL-246 Cavo USB 2.0, tipo A-B, 4P
GTL-248 Cavo GPIB, 2 m

GW Instek GLC-10000 fornisce i requisiti di prova per la maggior parte dei prodotti IT, per elettrodomestici e altre apparecchiature elettroniche ed elettriche, anche le misure per l'elettronica medica nella misurazione della corrente di dispersione (o corrente di contatto), compresa la rete di misura richiesta, la larghezza di banda di misura delle varie forme di corrente sono tutte conformi ai requisiti dell'ultima versione delle normative applicabili. Inoltre, per soddisfare i percorsi di flusso della corrente di dispersione previsti dalle diverse normative, il GLC-10000 offre 20 opzioni di misura per soddisfare i requisiti delle vecchie e delle ultime versioni delle norme.

GW Instek GLC-10000 è dotato di uno schermo touch screen LCD TFT da 7 pollici, che rende l'operazione più comoda e veloce; l'ampio schermo consente di visualizzare contemporaneamente le informazioni di impostazione e i risultati dei test, migliorando la leggibilità dell'osservazione delle informazioni. Inoltre, gli utenti possono selezionare l'uscita della presa frontale (fino a 10A) o l'uscita della morsettiera posteriore (fino a 20A) per misurare la corrente di dispersione in base al consumo di corrente del DUT. Sono disponibili 30 set di memoria interna per memorizzare le impostazioni di misura dei prodotti degli utenti. Inoltre, è possibile memorizzare 1000 set di risultati di misura per effettuare analisi successive.

Per la configurazione del pannello posteriore, il GLC-10000 offre anche una morsettiera esterna MD riservata (EXT+/EXT-) e gli utenti possono autodefinire le reti di impedenza simulate richieste (applicabili solo alla combinazione RC parallela) per misurare la corrente di dispersione, in modo da soddisfare i requisiti delle nuove normative MD. Inoltre, il GLC-10000 offre una serie di interfacce standard, come RS-232C, USB, LAN e I/O remoto e persino GPIB (opzionale) per soddisfare le esigenze di controllo del sistema e di acquisizione dei dati.
