GW Instek PEL-3032AE Carico elettronico DC 500V/15A/300W programmabile, singolo canale

GW Instek PEL-3032AE è un carico elettronico DC programmabile a canale singolo con 300W di potenza in uscita, 150V di tensione in uscita e 60A di corrente in uscita.

Caratteristiche della serie:
- 7 modalità operative: CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
- Funzione di sequenza veloce e normale
- Avvio graduale
- Test di scarica della batteria
- Automazione dei test OCP, OPP
- Massima velocità di rotazione: 2,5A/us
- Modalità dinamica
- Protezione: OVP, OCP, OPP, OTP, RVP, UVP
- Sensing remoto
- Integrazione delle funzioni di misurazione di tensione, corrente e potenza
- Controllo della tensione o della resistenza esterna
- Pannello posteriore BNC, Trigger IN / OUT
- Controllo esterno analogico
- USB e GPIB (opzionale)

Accessori in dotazione:
1 Guida rapida
1 Manuale utente e manuale di programmazione (CD)
1 Cavo di alimentazione
2 Rondelle terminali anteriori - Rondelle a molla (M6)
2 Cavi per sense remoto GTL-105A, 1 rosso e 1 nero

Accessori opzionali:
GTL-248 Cavo GPIB, 2 m
GTL-246 Cavo USB, tipo A - tipo B
PEL-010 Filtro antipolvere
PEL-004 Opzione GPIB
PEL-018 Scheda LAN
GRA-414-J Kit di montaggio a rack (JIS)
GRA-414-E Kit di montaggio a rack (EIA)

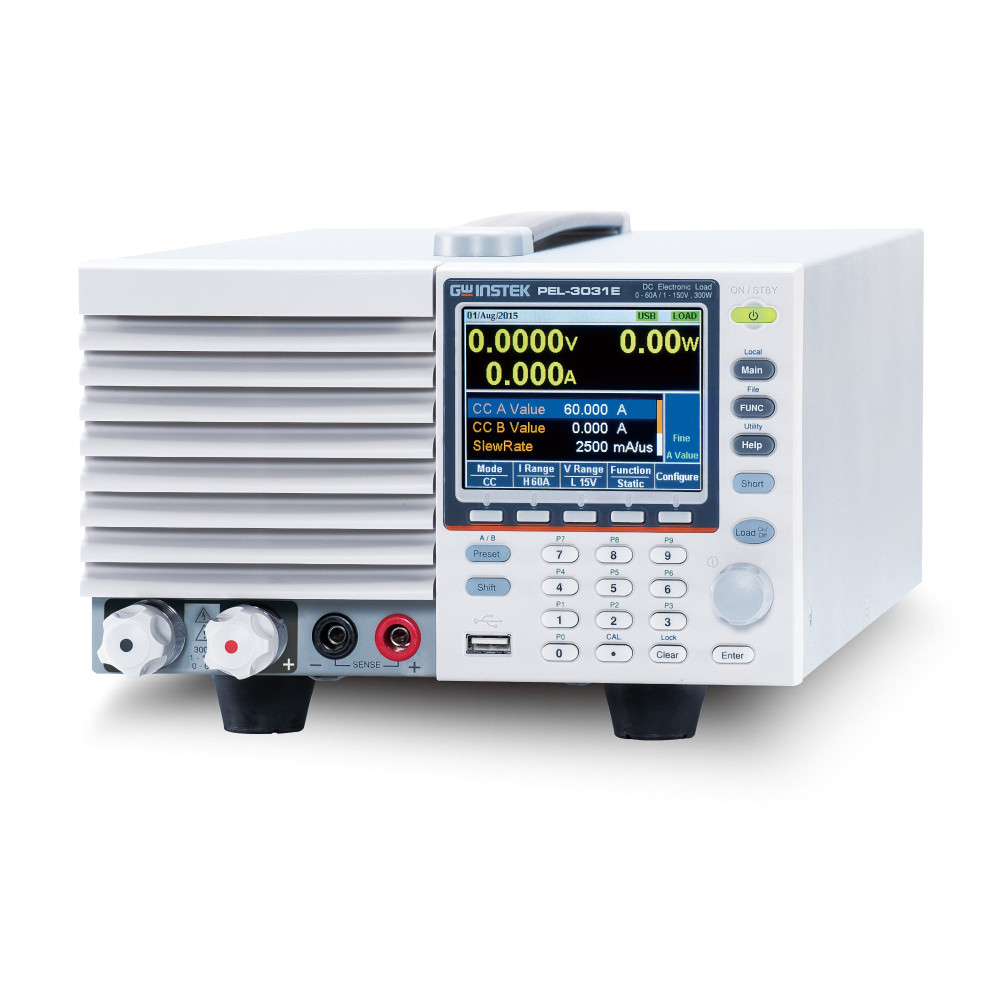

GW Instek lancia la nuova serie di carichi elettronici monocanale programmabili PEL-3000E. La serie PEL-3031E offre una capacità di assorbimento di corrente di 300W (1V~150V/60A) e PEL-3032E di 300W (2,5V~500V/15A). Ereditato dalla serie PEL-3000, PEL-3000E è dotato di un pannello LCD di facile lettura e di un'interfaccia intuitiva. Questo modello è caratterizzato da un'elevata velocità e da un'accurata capacità di misura per componenti elettronici, batterie, caricabatterie portatili e prodotti di potenza che richiedono un consumo energetico medio-basso.

La serie PEL-3000E è progettata per il funzionamento a dissipazione di corrente a partire da 60 mA e si rivolge alle applicazioni di misura, tra cui caricabatterie, adattatori, varie apparecchiature di alimentazione e caricabatterie portatili.

Il PEL-3000E dispone di sette modalità operative. Tra queste, quattro modalità operative di base sono corrente costante, tensione costante, resistenza costante e potenza costante. Altre tre modalità operative combinate sono corrente costante + tensione costante, resistenza costante + tensione costante, potenza costante + tensione costante. Gli utenti possono selezionare le modalità operative in base ai requisiti di test dei prodotti. Per la modalità C.C., il carico elettronico fornisce una corrente costante in base al valore di corrente impostato; per la modalità C.V., il carico elettronico tenta di fornire una corrente sufficiente a controllare la tensione della sorgente al valore programmato; per la modalità C.R., il carico elettronico fornisce una corrente linearmente proporzionale alla tensione di ingresso in base al valore di resistenza impostato; per la modalità C.P., il carico elettronico avvia l'operazione di assorbimento della potenza del carico (tensione del carico x corrente del carico) in base all'impostazione di potenza programmata.

Per soddisfare i requisiti delle diverse condizioni di test, la funzione Statica è in grado di assorbire una corrente costante; la funzione Dinamica è in grado di passare periodicamente tra due condizioni di assorbimento e la funzione Sequenza è in grado di fornire test per più di due condizioni di assorbimento. La funzione di sequenza può essere suddivisa in Sequenza normale e Sequenza veloce. La Sequenza normale è il mezzo più flessibile per generare sequenze complesse che possono facilitare gli utenti a stabilire una serie di condizioni di assorbimento di corrente variabili in base a diverse condizioni di assorbimento.

Quando si esegue un'operazione di dissipazione di corrente ad alta velocità, l'effetto induttanza sul cavo che collega il carico elettronico e il DUT porterà a una caduta di tensione transitoria sul terminale di ingresso del carico elettronico, con conseguente aumento non monotono della tensione. La funzione di avvio graduale del PEL-3000E non solo consente un aumento monotono della tensione di uscita, ma impedisce anche che la corrente di spunto e la tensione di picco si verifichino sul DUT. Ad esempio, i test che utilizzano un alimentatore, un LED e un carico CC (attivando la funzione di avvio graduale) possono evitare che la corrente di spunto e la sovratensione causino danni al LED.

L'automazione di test BATT incorporata nel PEL-3000E consente alle applicazioni di scarica della batteria di impostare in modo più flessibile l'arresto della scarica e la velocità di salita e discesa della corrente di scarica. L'automazione dei test OCP e OPP per il DUT (es. alimentatore) fornisce agli utenti valori di misura ad alta risoluzione per verificare il punto di attivazione del DUT. Fornisce agli utenti i risultati delle misure per aiutarli a determinare se l'effettivo punto di attivazione della protezione da sovraccarico del DUT è conforme alle normative. Inoltre, il PEL-3000E offre agli utenti un terminale di controllo analogico per controllare il PEL-3000E da una tensione esterna, una resistenza esterna e un interruttore. Il terminale di controllo analogico può anche monitorare lo stato del carico elettronico e visualizzare gli allarmi di protezione.
