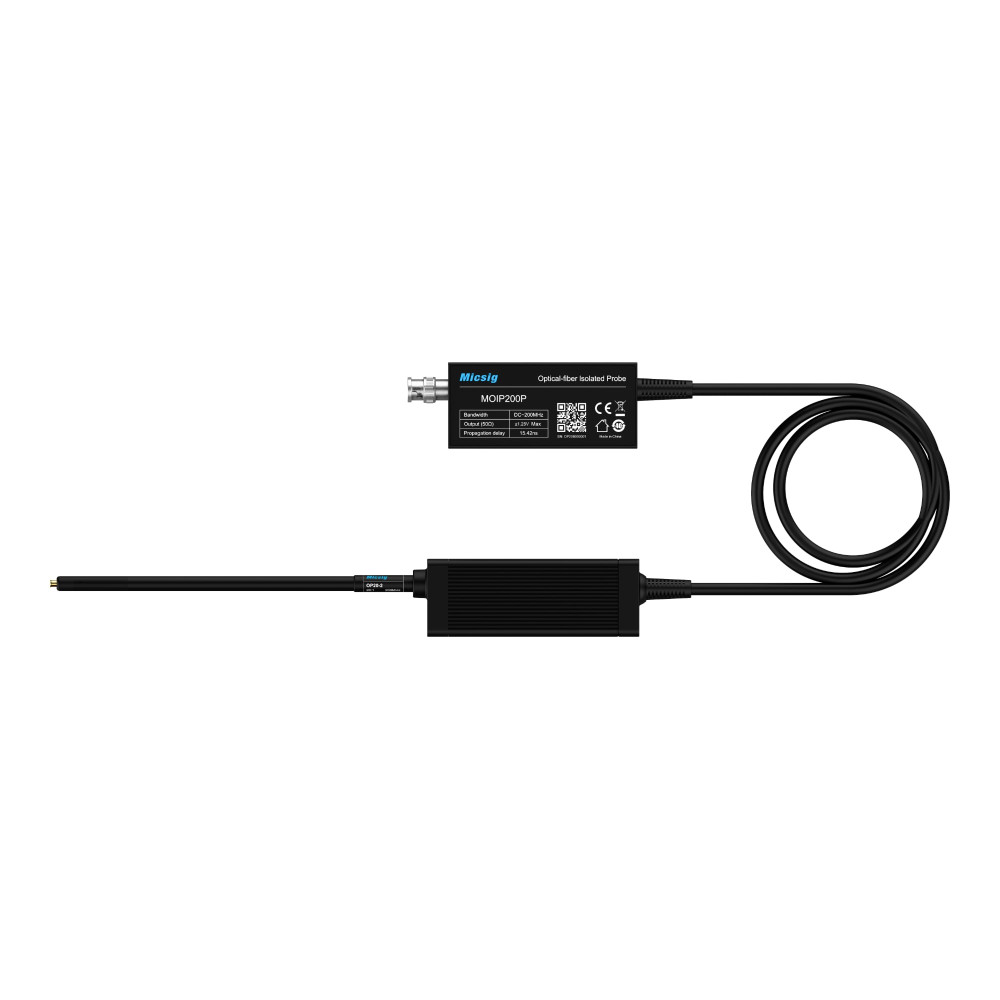

Micsig MOIP200P SigOFIT Sonda isolata in fibra ottica 200MHz, include attenuatore 20X
Micsig MOIP200P è una sonda SigOFIT isolata in fibra ottica con una larghezza di banda di 200 MHz, connettore MMCX, attenuatore 20X (+/- 25V).
Svela il vero segnale che non hai mai visto
Con l'esclusiva tecnologia di isolamento ottico SigOFIT di Micsig, la sonda SigOFIT è alimentata da un laser, offre un'elevata CMRR e tensione di isolamento estremamente elevate, aiutando gli ingegneri a vedere l'intera verità del segnale all'interno della sua larghezza di banda.
Caratteristiche:
- Larghezza di banda: DC-1GHz
- CMRR: DC-160dB
- Tensione in modo comune: 60kVpk
- Precisione DC: 1%
Applicazioni:
- Progettazione di motori, convertitori di potenza, ballast elettronici
- Progettazione di dispositivi a ponte Half / Full con GaN, SiC, IGBT
- Progettazione di inverter, UPS e alimentatori a commutazione
- Test di sicurezza per applicazioni ad alta tensione e alta larghezza di banda
- Valutazione di dispositivi di potenza
- Misurazioni di shunt di corrente
- Risoluzione dei problemi di EMI ed ESD
- Misurazioni in condizioni di flottazione
| Model | MOIP100P | MOIP200P | MOIP350P | MOIP500P | MOIP800P | MOIP1000P | ||
| Larghezza di banda | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 800 MHz | 1GHz | ||
| Tempo di salita | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤438ps | ≤350ps | ||
| Larghezza di banda di accuratezza effettiva | 60 MHz | 100 MHz | 250 MHz | 300 MHz | 400 MHz | 550 MHz | ||
| Impedenza di ingresso SMA | 1MΩ || 10pF | 1MΩ || 10pF | 1MΩ || 10pF | 1MΩ || 10pF | 1MΩ || 10pF | 1MΩ || 10pF | ||
| Tensione in uscita | ±1,25V | ±500mV | ||||||
| Intervallo di tensione differenziale | ±6250V | ±5000V | ||||||
| Rumore | <450uVrms | <450uVrms | ||||||
| Ritardo di propagazione | 15,42 ns (lunghezza del cavo di 2 m) | |||||||
| Alimentazione elettrica | USB Type-C, DC: 5V | |||||||
| Precisione del guadagno DC | 1% | |||||||
| Precisione del guadagno in larghezza di banda | 1.5% | |||||||
| Intervallo di tensione in modo comune | 60kVpk | |||||||
| Lunghezza del cavo | 2 m (standard) (personalizzabile) | |||||||
| Attenuazione e impedenza di ingresso | ||
| Punta della sonda | Attenuazione | Impedenza di ingresso |
| SMA | 1X | 1MΩ || 10pF |
| OP10 | 10X | 10MΩ || 3.0pF |
| OP20 | 20X | 9.47MΩ || 2.8pF |
| OP50 | 50X | 9.47MΩ || 2.8pF |
| OP500 | 500X | 12.27MΩ || 2.6pF |
| OP1000 | 1000X | 12.28MΩ || 2.6pF |
| OP2000 | 2000X | 30MΩ || 1pF |
| Rapporto di rifiuto in modo comune (CMRR) | ||||||||
| Punta della sonda | DC | 1MHz | 100MHz | 200MHz | 350MHz | 500MHz | 800MHz | 1GHz |
| SMA | 160dB | 152dB | 112dB | 106dB | 102dB | 100dB | 94dB | 92dB |
| OP10 | 160dB | 120dB | 96dB | 92dB | 90dB | 86dB | 84dB | 82dB |
| OP20 | 160dB | 120dB | 92dB | 90dB | 86dB | 84dB | 82dB | 80dB |
| OP50 | 160dB | 115dB | 86dB | 82dB | 80dB | 78dB | 75dB | 74dB |
| OP500 | 160dB | 96dB | 56dB | 48dB | 40dB | 32dB | 28dB | 26dB |
| OP1000 | 160dB | 90dB | 50dB | 42dB | 34dB | 26dB | 22dB | 20dB |
| OP2000 | 160dB | 90dB | 50dB | 42dB | 34dB | 26dB | 22dB | 20dB |
