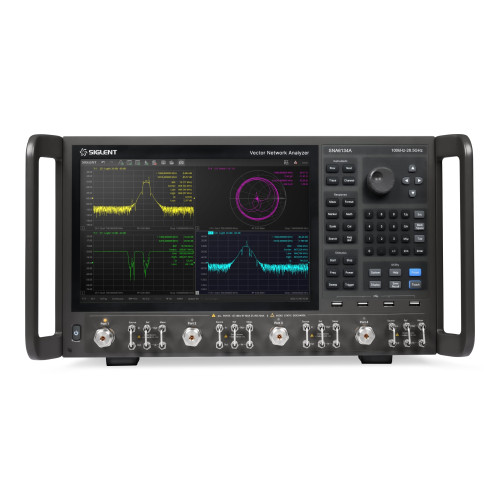

SIGLENT SNA6134A Analizzatore di rete vettoriale (VNA) 26.5GHz, 4 porte
SIGLENT SNA6134A è un analizzatore di rete vettoriale (VNA) a 4 porte, con un intervallo di frequenza da 100 kHz a 26,5 GHz, un livello di uscita impostabile da -55 a +10 dBm, un range dinamico di 135 dB e uno schermo touch da 12,1". Rispetto al modello SNA6034A include l'interfaccia jumper sul pannello frontale.
Accessori inclusi:
1 x Guida rapida
1 x Cavo di alimentazione
1 x Cavo USB
1 x Certificato di calibrazione
1 x Mouse wireless
1 x Copertura protettiva
Caratteristiche della serie:
- Intervalli di frequenza: 100 kHz - 13,5 GHz e 100 kHz - 26,5 GHz
- Risoluzione di frequenza: 1 Hz
- Risoluzione di livello: 0,05 dB
- Gamma di IFBW: 1 Hz ~ 10 MHz
- Gamma di impostazione del livello di uscita: -55 dBm ~ +10 dBm
- Range dinamico: 135 dB
- Connessioni interne Bias-Tee
- Interfacce: LAN, Dispositivo USB, Host USB (USB-GPIB)
- Controllo remoto: SCPI / Labview / IVI basato su USB-TMC / VXI-11 / Socket / Telnet / WebServer
- Display: Schermo touch da 12,1"
- Uscita video: HDMI / DVI-D / DP
Gli analizzatori di rete vettoriale SIGLENT della serie SNA6000A coprono un intervallo di frequenza da 100 kHz a 13,5 GHz e da 100 kHz a 26,5 GHz, supportando misurazioni dei parametri di scattering a 2/4 porte, parametri differenziali e parametri nel dominio del tempo. Questi strumenti sono ideali per determinare il fattore di qualità (Q), la larghezza di banda e la perdita di inserzione di un filtro. Offrono funzionalità come conversione di impedenza, movimento del piano di misura, test di limiti, test di ripple, simulazione di fixture e regolazioni di rimozione/inserzione di adattatori. Gli analizzatori supportano cinque modalità di sweep: Lineare-Frequenza, Logaritmica-Frequenza, Sweep di Potenza, Sweep a Tempo-CW e Sweep a Segmenti. La serie SNA6000A supporta anche la correzione dei parametri di scattering con SOLT, SOLR, TRL, Response e Enhanced Response, aumentando la flessibilità nelle applicazioni di R&D e produzione.
| Modello | SNA6134A | SNA6132A | SNA6124A | SNA6122A | SNA6034A | SNA6032A | SNA6024A | SNA6022A |
| Intervalli di frequenza | 100 kHz - 26,5 GHz | 100 kHz - 13,5 GHz | 100 kHz - 26,5 GHz | 100 kHz - 13,5 GHz | ||||
| Porte | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 |
| Interfaccia jumper sul pannello frontale | ✔ | ✔ | ✔ | ✔ | - | - | - | - |
| Risoluzione in frequenza | 1 Hz | |||||||
| Risoluzione del livello | 0,05 dB | |||||||
| Gamma di IFBW | 1 Hz ~ 10 MHz | |||||||
| Numero di punti | da 2 a 100.001 | |||||||
| Campo di impostazione del livello di uscita | -55 dBm ~ +10 dBm | |||||||
| Gamma dinamica | 135 dB | |||||||
| Tipi di calibrazione | Calibrazione di risposta, Calibrazione di risposta migliorata, Calibrazione completa a una porta, Calibrazione completa a due porte, Calibrazione completa a tre porte, Calibrazione completa a quattro porte, Calibrazione TRL | |||||||
| Tipi di misurazione | Misurazione dei parametri di scattering, misurazione dei parametri differenziali, misurazione del ricevitore, analisi dei parametri nel dominio del tempo, test di limite, test di ondulazione, conversione di impedenza, simulazione di fixture, rimozione/inserimento dell'adattatore, analisi avanzata dei parametri nel dominio del tempo (TDR), analisi spettrale, offset di frequenza, misurazione scalare del mixer, misurazione degli impulsi, misurazione dei materiali. | |||||||
