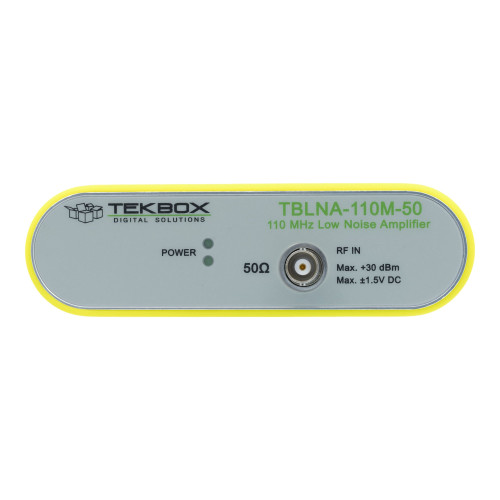

TekBox TBLNA-110M-50 Amplificatore a Basso Rumore Accoppiato in Corrente Continua
TBLNA-110M-50 è un amplificatore accoppiato in corrente continua con un guadagno di 40 dB nella gamma di frequenza da DC a 110 MHz.
Applicazioni:
- Preamplificatore esterno per il ricevitore di misura TBMR-110M
- Preamplificatore per amplificare segnali di ingresso a basso livello per analizzatori di spettro
- LNA generico per applicazioni a bassa e molto bassa frequenza, dove i LNA convenzionali possono soffrire di un aumento del fattore di rumore.
Specifiche
Specifiche Generali
- Gamma di frequenza: DC – 110 MHz
- Guadagno: 40 dB, tip. (≈ guadagno di tensione lineare 100)
- Connettori RF: BNC-femmina
Specifiche di Ingresso
- Impedenza di ingresso: 50 Ω
- Ritorno di ingresso: > 16 dB, tip.
- Rumore di tensione di ingresso: < 1,5 nV/√Hz; 500 Hz–60 MHz: tip. 1 nV/√Hz
- Livello di ingresso massimo: -25 dBm (≈ 0,036 Vpp); per saturazione dell'uscita
- Protezione di ingresso: Limitatore a diodo PIN
- Valori massimi: +30 dBm in un sistema da 50 Ohm / ± 0,7V DC massimo livello di ingresso (± 1,5V DC, 1s)
Specifiche di Uscita
- Impedenza di uscita: 50 Ω
- Ritorno di uscita: > 30 dB, tip.
- P1dBout: +15 dBm (≈ 3,5 Vpp); saturazione dell'uscita
- IP3out: +28 dBm
- Offset DC: < 10 mV all'uscita; ingresso terminato con 50 Ohm
Specifiche di Alimentazione
- Connettore di alimentazione: Presa di alimentazione coaxiale; 2 mm / 5,5 mm; conduttore centrale positivo
- LED indicatori: Alimentazione ON, Alimentazione OK
- Tensione di alimentazione: 12 V; alimentatore esterno 100 V – 240 V, 50/60 Hz
- Consumo di corrente: 250 mA
- Intervallo di temperatura operativa: -20°C a +50°C
- Dimensioni: L 135 mm x H 40 mm x P 110 mm
- Peso: 330 g
Accessori Opzionali
| Modello | Descrizione |
|---|---|
| TBMR-110M | Ricevitore di misura, 1 Hz – 110 MHz, CISPR e MIL-STD |
