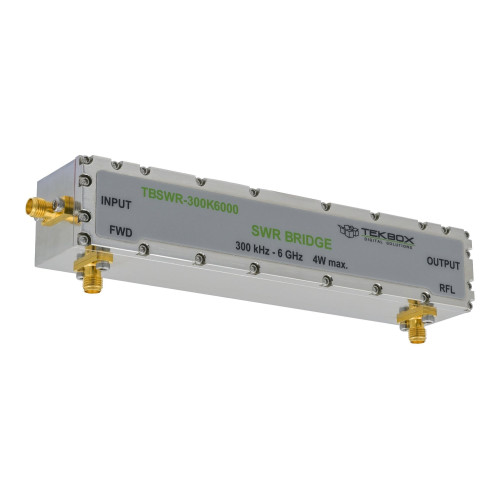

TekBox TBSWR-300K6000 Ponte VSWR 300kHz-6GHz 50Ω, 4W
TekBox TBSWR-300K6000 è un ponte VSWR progettato per misurazioni generali di potenza in avanti/indietro. Il ponte combina l'ampia gamma di frequenza e la direttività di un ponte direzionale con la bassa perdita di inserzione di un accoppiatore direzionale.
Il TBSWR-300K6000 è caratterizzato nell'intervallo di frequenza da 300 kHz a 6 GHz. La bassa perdita di inserzione consente misurazioni di potenza RF in linea e una varietà di altre applicazioni. La perdita di inserzione nell'intervallo di frequenza è tipicamente compresa tra 1,7 e 2,6 dB, significativamente inferiore alla media di 7 dB associata ai ponti VSWR.
Specifiche:
- Intervallo di frequenza caratterizzato: 300 kHz - 6 GHz
- Direttività:
- 300 kHz - 700 kHz > 25 dB
- 700 kHz - 5 GHz > 30 dB
- 5 GHz - 6 GHz > 20 dB
- Accoppiamento:
- 300 kHz - 3 GHz -20 dB ± 1 dB
- 3 GHz - 6 GHz -19 dB …-16 dB
- Perdita di inserzione:
- 300 kHz - 1 GHz < 1.8 dB
- 1 GHz - 6 GHz < 2.6 dB
- Potenza massima:
- 300 kHz - 6 GHz 4 W CW, uscita in cortocircuito o aperta: max. 1W
- Intervallo di temperatura operativa: da -20 °C a +40 °C
- Impedenza: 50 Ω
- Corrispondenza tra porte: > 20 dB
- Connettori RF: SMA-femmina
- Dimensioni: 170 mm x 40 mm x 32 mm
- Peso: 280 g
| Modello | TBSWR-60K500 | TBSWR-200K500 | TBSWR-600K700 | TBSWR-300K6000 |
| Gamma di frequenza | 60 kHz - 500 MHz | 200 kHz - 500 MHz | 600 kHz - 700 MHz | 300 kHz - 6 GHz |
| Potenza massima | 200 W | 100 W | 50 W | 4 W |
| Perdita di inserzione | 60 kHz - 200 MHz: < 0.15 dB 200 MHz - 500 MHz: < 0.6 dB |
200 kHz - 200 MHz: < 0.3 dB 200 MHz - 500 MHz: < 0.7 dB |
200 kHz - 100 MHz: < 0.7 dB 100 MHz - 700 MHz: < 1.5 dB |
300 kHz - 1 GHz: < 1.8 dB 1 GHz - 6 GHz: < 2.6 dB |
| Accoppiamento | 60 kHz - 100 MHz -50 dB ± 0.7 dB 100 - 500 MHz -50 dB + 0.7/- 10 dB |
200 kHz - 300 MHz -40 dB ± 0.3 dB 300 MHz - 500 MHz -40 dB ± 1 dB |
300 kHz - 700 MHz -30 dB ± 0.5 dB | 300 kHz - 3 GHz -20 dB ± 1 dB 3GHz - 6 GHz -19 dB + 0.5/- 3 dB |
| Direzionalità | 60 kHz - 500 MHz > 20 dB 150 kHz - 300 MHz > 25 dB 200 kHz - 30 MHz > 30 dB |
200 kHz - 500 MHz > 20 dB 800 kHz - 50 MHz > 30 dB |
600 kHz - 700 MHz > 20 dB 10 MHz - 500 MHz > 30 dB |
300 kHz - 700 kHz > 25 dB 700 kHz - 5 GHz > 30 dB 5 GHz - 6 GHz > 20 dB |
| Applicazione | Configurazioni per test di immunità Uso generale |
Configurazioni per test di immunità Uso generale |
Configurazioni per test di immunità Uso generale |
Uso generale |
| Accessori inclusi | Scatola di legno 2 pezzi terminazioni SMA 50 Ohm |
Scatola di legno 2 pezzi terminazioni SMA 50 Ohm |
Scatola di legno 2 pezzi terminazioni SMA 50 Ohm |
Scatola di legno |
